傳感器技術和小型多軌應用的創新進步需要同時兼顧性能和保護的復雜解決方案。在這方面，Power GreenPAK SLG5100x 器件成為關鍵工具，將高性能低壓差 (LDO) 穩壓器與多功能 GreenPAK 資源無縫集成。本文深入探討了這些器件固有的全面保護功能，這些功能對于確?？量痰牟僮鳝h(huán)境中的可靠性和使用壽命至關重要。

從啟動和功能電流限制到欠壓鎖定 (UVLO) 和熱關斷機制，這些設備提供了強大的保護框架。此外，它們還結合了可配置的溫度警報和 I2C 功能，為用戶提供了實時監控功能，允許檢查電流限制、輸出電壓狀態和溫度警告標志等關鍵參數。在本文中，我們探討了 Power GreenPAK SLG5100x 設備的功能，這些設備有望重新定義高級傳感器系統和小型多軌應用的格局。

SLG5100x 中的保護類型

SLG5100x 器件具有多種保護功能，有助于保護 PMIC 本身和電路中的其他元件。這些保護功能可讓器件安全關閉，同時還能將問題通知其他微電路，例如連接的微控制器。

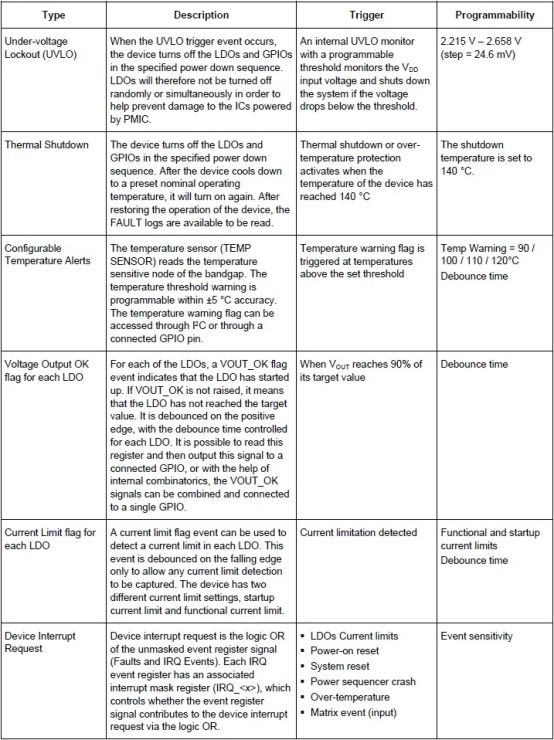

以下是SLG5100x設備中可用的保護塊的簡要說明：

SLG5100x 設備中保護系統的靈活性

SLG5100x 器件具有內部可編程邏輯，可單獨編程?？梢栽?GUI 中創建自定義設計文件，然后將其寫入器件。此外，可以指定打開和關閉 LDO 的自定義順序，然后可以通過 I2C、GPIO 或簡單地打開器件來啟用此順序。VOUT_OK、過流限制事件和溫度警告等信號可以分別輸出到單獨的 GPIO 或內部組合，然后輸出到單個 GPIO。

使用 LDO 組合信號

下圖 1 顯示了 SLG5100x 設備的示例設計項目。每個 LDO 的 VOUT_OK 標志都連接到邏輯與門。邏輯與的輸出連接到 GPIO1，當 LDO 1、2 和 3 啟用時，該輸出將為高電平。如果 LDO1、LDO2 或 LDO3 中的任何一個輸出未達到其標稱電壓值，則 GPIO1 的輸出將為低電平。圖 2 顯示了類似的示例，但顯示了電流限制標志的示例。如果其中一個標志被激活，則 GPIO1 將為高電平。

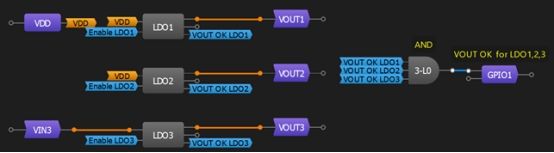

圖 1：三個 LDO 的 VOUT_OK 信號通過邏輯與門傳輸至 GPIO1

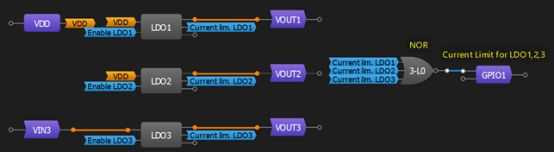

圖 2：三個 LDO 的電流限制標志信號通過邏輯與門傳輸?shù)?GPIO1

圖 3 顯示了使用溫度傳感器以及電流限制和 VOUT_OK 標志的示例。此解決方案使用 GPIO1 監控設備是否按預期工作。當任何一個 LDO(LDO V OUT未升高、電流限制或溫度傳感器)觸發這三個可能事件中的任何一個時，GPIO1 將置為低。

圖 3：通過 3 位 LUT 傳輸至 GPIO1 的 LDO 的 VOUT_OK、電流限制和溫度傳感器信號

“設備中斷請求塊”詳細信息

該設備具有一個功能塊，有助于節省內部邏輯元件。每個 IRQ 事件寄存器都有一個關聯的中斷屏蔽寄存器，該寄存器通過邏輯或控制事件寄存器信號是否有助于設備中斷請求。

它包括以下事件：

· LDO1 電流限制

· LDO2 電流限制

· LDO3 電流限制

· LDO4 電流限制

· LDO5 電流限制

· LDO6 電流限制

· LDO7 電流限制

· 上電復位

· 系統重置

· 電源時序器崩潰

· 溫度過高

· 矩陣事件(輸入)

當上述任何一種情況發生時，設備中斷請求輸出信號將置為高電平并鎖存，直到設備復位(CS 置為低電平)。此信號可以路由到 GPIO(圖 4)，也可以用于關閉設備，在這種情況下，它可以方便地充當碰撞序列指示器。

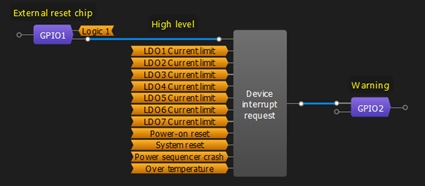

圖 4：設備中斷請求塊

SLG5100x 中的信號標志輸出

如果觸發以下任何一個事件(例如 UVLO 檢測、過熱檢測或 CS 取消斷言)，則設備將根據編程的電源序列器斷電。

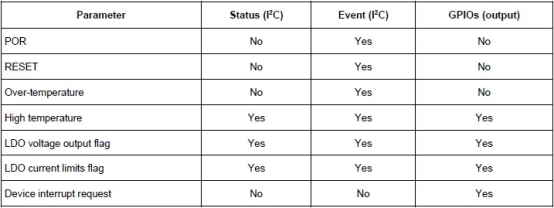

可以通過 I2C 讀取 SLG5100x 錯誤寄存器。以下是可以讀取的狀態和事件寄存器：

典型應用用例

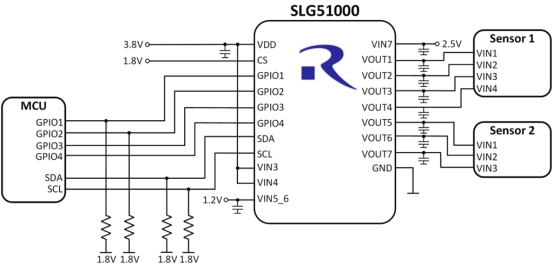

此應用用例的內部設計是在Go Configure 軟件中心中實現的。完整的設計文件可在此處找到：SLG5100x 保護功能簡介。圖 5 顯示了 SLG51000 的典型用例，具有多種保護模式。此設備有四個通用 GPIO 和兩個 I2C GPIO(SDA 和 SCL)。如有必要，這些 GPIO 可以與 I2C 斷開連接，并可用于設計中的其他功能。該設備有多個獨立的 VIN 和七個集成 LDO。

圖 5：使用 SLG51000 的典型用例

可以使用GreenPAK Designer 軟件快速配置 LDO 輸出電壓、電流限制、內部電源定序器和設備操作場景，該軟件具有用戶友好的 GUI。有關 VOUT_OK、電流限制和高溫的信息可以路由到 GPIO 或用于其他目的。圖 6 顯示了 GUI 中的設備配置文件的設計，其中演示了設備的一些保護功能。

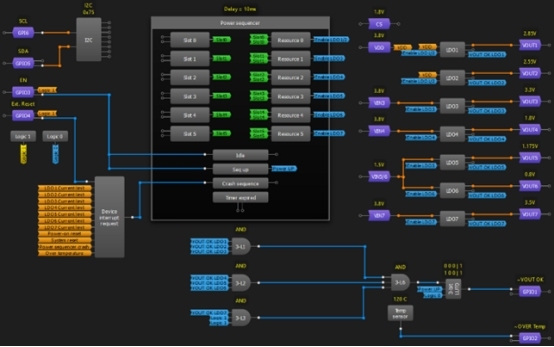

圖 6：SLG51000 的 GUI 中的設計概覽

在圖 6 的示例中，GPIO3 配置為輸入并觸發電源序列。LDO 逐個打開/關閉。

電源序列發生器配置為在 GPIO3 從低到高切換后，在打開每個 LDO 之間有 10 毫秒的延遲，在關閉每個 LDO 之間有 30 毫秒的延遲。此外，如果發生“崩潰序列”事件，電源序列發生器配置為在 10 毫秒的延遲后關閉 LDO。

崩潰序列將設備轉換為“重置”狀態，可能由以下原因引起：

· CS 取消斷言

· 過溫檢測

· 軟件重置請求

· UVLO 檢測

· 崩潰檢測——與之相連的“設備中斷請求”塊的輸出

圖 6 中的設計包含一個“設備中斷請求”塊，它連接到“電源定序器”塊?！半娫炊ㄐ蚱鳌眽K具有崩潰序列模式 - 通過編程的電源序列禁用 LDO，設備將進入其重置狀態(有關狀態機的更多信息，請參閱數據表)。

GPIO4 連接到此模塊，作為帶有防抖濾波器的輸入。如果將邏輯高電平應用于 GPIO4，設備中斷請求模塊的輸出也將變?yōu)楦唠娖剑⑶?LDO 將被禁用，從而導致設備復位。設備將保持此狀態，直到 CS 被取消置位。

GPIO1 配置為輸出，通過邏輯與門輸出所有 LDO 的 ON 狀態。當所有 LDO 都啟用時，GPIO1 將為低電平;否則，如果至少一個 LDO 未打開，GPIO1 將保持高電平。如果任何 LDO 沒有 VIN，或者任何 LDO 由于任何原因未打開，則 GPIO1 將保持高電平。

過溫事件的值被路由到GPIO2，配置為反相輸出。如果溫度升至120°C以上，溫度傳感器將變?yōu)楦唠娖?，GPIO2輸出將從高電平變?yōu)榈碗娖健?

圖 7 顯示了電源定序器模塊作為 SLG51000 芯片的一部分的運行情況。在提高具有 5 毫秒去抖動的 GPIO3 (EN) 后，LDO 開始逐個打開。一旦所有 LDO 都打開，并且未檢測到電流限制事件，GPIO1 (VOUT OK) 就會變?yōu)榈碗娖?。換句話說，這意味著所有 LDO 的輸出都有電壓，并且電流限制保護尚未觸發。

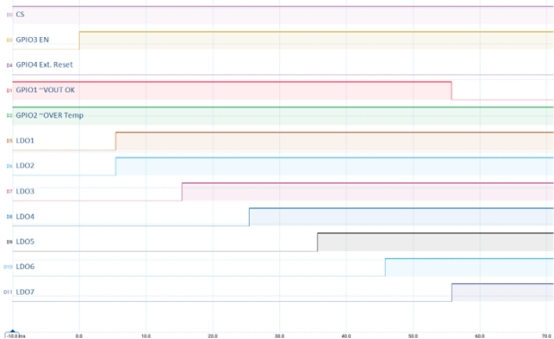

圖 7：通過 GPIO3 (EN) 的上電序列

圖 8 顯示了電源定序器模塊作為 SLG51000 的一部分的運行情況。一旦 GPIO3 (EN) 從高電平切換為低電平，LDO 便會開始逐個關閉。第一個 LDO 關閉后，GPIO1 (VOUT OK) 變?yōu)楦唠娖健?

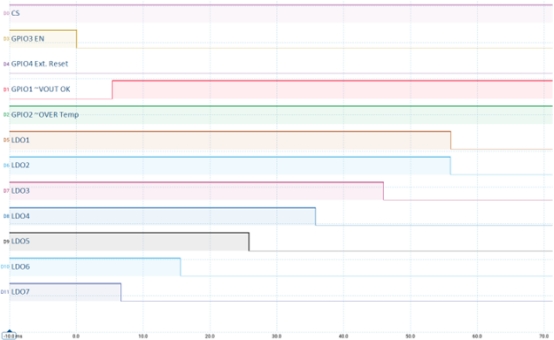

圖 8：通過 GPIO3 實現斷電序列：EN

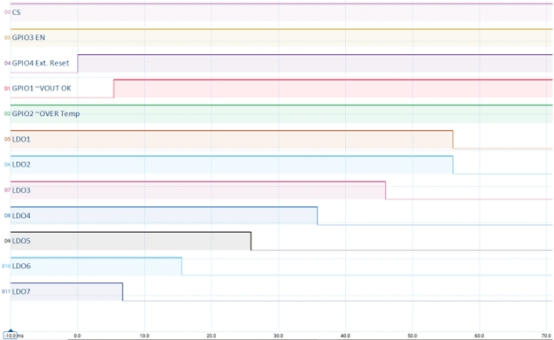

圖 9 顯示了電源定序器模塊與設備中斷請求模塊作為 SLG51000 的一部分的運行情況。當連接到設備中斷請求模塊輸入的 GPIO4(外部復位)變?yōu)楦唠娖胶螅琇DO 開始逐個關閉。一旦第一個 LDO 被禁用，GPIO1(VOUT OK)就會變?yōu)楦唠娖健?

圖 9：通過 GPIO4 的崩潰序列：外部復位

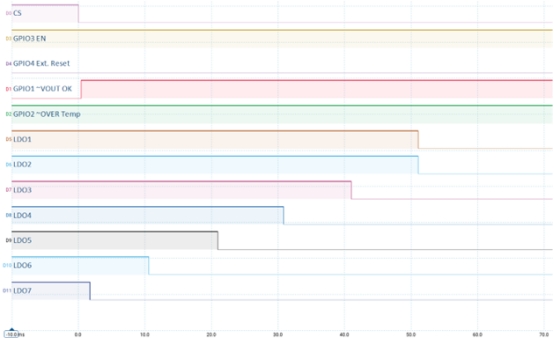

圖 10 顯示了 CS 取消置位時器件的行為。在這種情況下，所有 LDO 將按照編程的電源順序關閉。對于以下每種錯誤情況，器件的行為都將相同：過熱檢測、UVLO 檢測和軟件復位請求。

圖 10：CS 解除斷言序列

圖 11 顯示了當 LDO 在 VIN5 和 VIN6 上沒有電壓的情況下打開時設備的行為。設備中斷請求塊發送命令以關閉電源定序器，以便所有 LDO 關閉并且設備進入其復位狀態。

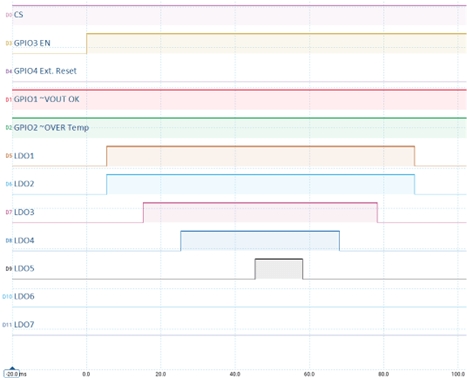

圖 11：通過 GPIO3 (EN) 實現的上電序列，LDO5/6 無需輸入電壓

結論

總之，Power GreenPAK SLG5100x 器件是先進傳感器系統和小型多軌應用領域創新和可靠性的證明。憑借強大的保護功能，這些器件能夠快速檢測和解決潛在問題，降低器件和互連組件嚴重損壞的風險。此外，該器件的靈活性使用戶能夠?qū)⑵溆糜诒姸囗椖繎?yīng)用，同時仍然能夠滿足其不同的需求。用戶可以修改本示例中使用的隨附設計文件，以根據不同的需求進行定制。
