電路" target="_blank">自舉電路字面意思是自己把自己抬起來的電路，是利用自舉升壓電容的升壓電路，是電子電路中常見的電路之一。

自舉電路是一種利用電容器的儲能特性來提升電路中某一點的電壓，從而實現高增益或高輸入阻抗的電路技術。自舉電路在放大電路中有著重要的作用，尤其是在需要高輸入阻抗和高電壓增益的應用中。以下是對自舉電路及其在放大電路中作用的詳盡分析。

自舉電路通過使用電容器在電源電壓和電路工作電壓之間創建一個虛擬的增益級，從而在沒有實際增益元件的情況下提升電路的輸入電壓。這種技術可以有效地增加放大器的輸入阻抗，同時減少所需的直流電源電壓。

自舉電路的工作原理基于電容器在交流信號中的行為。在直流條件下，電容器表現為開路，而在交流條件下，電容器可以充電和放電，表現出低阻抗的特性。自舉電路利用這一特性，在交流信號作用下，通過電容器將一部分能量存儲起來，并在需要時釋放，以提升電路的某一點電壓。

1.提高輸入阻抗 ：自舉電路可以顯著提高放大電路的輸入阻抗，這對于與高阻抗信號源的接口非常重要，可以減少信號源的負載效應。

2.增加電壓增益 ：通過自舉技術，放大電路可以在不增加電源電壓的情況下，實現較高的電壓增益。

3.改善穩定性 ：自舉電路可以減少放大電路的穩定性問題，因為它減少了電路對電源電壓變化的敏感性。

4.減少電源需求 ：自舉電路允許使用較低的電源電壓實現高電壓增益，從而降低了對電源的要求。

5.信號調理 ：自舉電路常用于信號調理，如提升信號電平，以滿足后續電路的輸入要求。

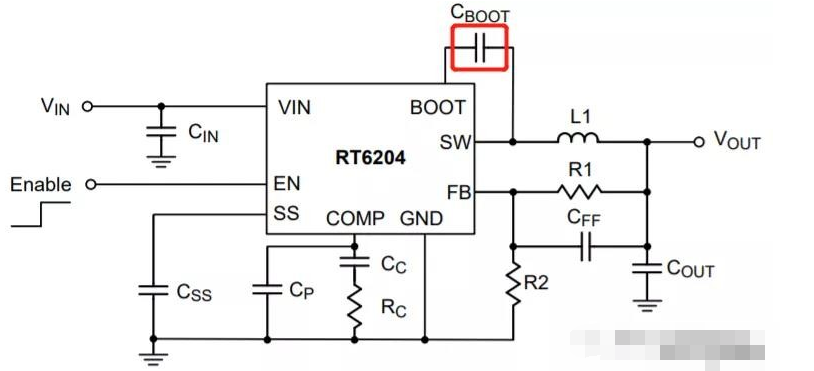

我們經常在IC外圍器件中看到自舉電容，比如下圖同步降壓轉換器(BUCK)電路中，Cboot就是自舉電容。

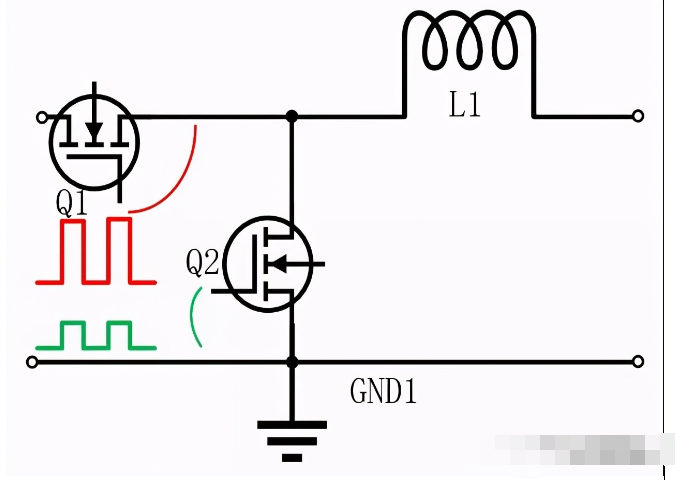

為什么要用自舉電路呢?這是因為在一些電路中使用MOS搭建橋式電路，對于下管NMOS導通條件很好實現，柵極G與源極S之間的電壓Vgs超過Vgs(th)后即可導通，Vgs(th)通常比較低，因此很容易實現。

而對于上管Q1而言，源極S本來就有一定的輸出，要知道，當上管導通時，漏極D和源極S之間的電壓Vds是很小的，如果要想直接驅動?xùn)艠OG，滿足Vgs》Vgs(th)的條件，則需要在柵極G和地之間加一個很高的電壓，這個難以實現控制。自舉電路應運而生。

有了自舉電路，就可以輕松在上管柵極G產生一個高壓，從而驅動上管MOS。

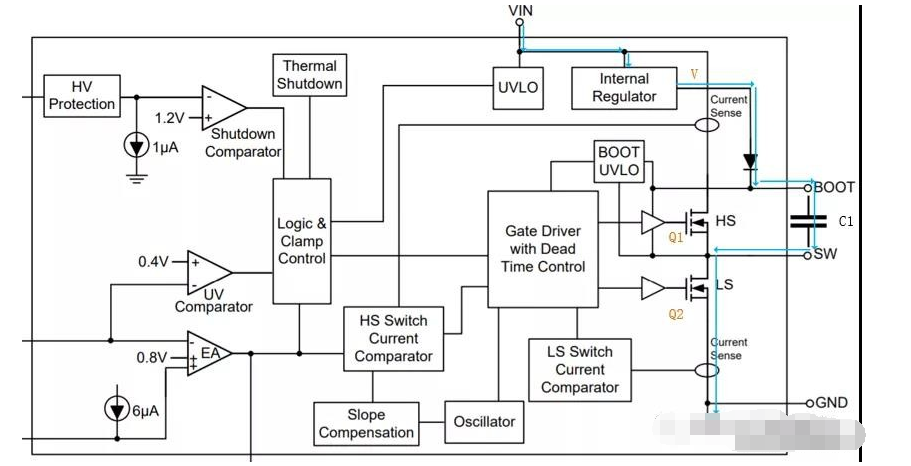

具體原理框圖如下：

輸入總電壓VIN經過internal regulator后輸出一個直流低壓V，用于Vboot充電，這個internal regulator一般是LDO架構的電源。

當下管Q2導通時，SW電壓為0，LDO輸出電壓V—》二極管—》自舉電容C1—》下管Q2，通過這條回路對電容進行充電，電容兩端兩端電壓約等于V，此時A點電壓也是V。

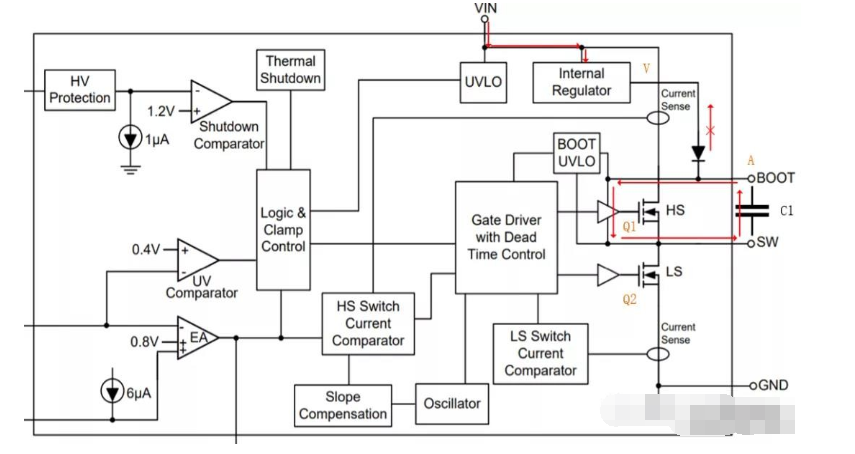

當下管Q2斷開時，SW位置電壓不是0，電容兩端存儲了電壓V，A點電壓被太高后比SW位置電壓高了V，相當于Q1的柵極G比源極S高了電壓V，使得上管Q1導通，此時A點的電壓變?yōu)閂+Vsw，實現了電壓抬升，自己把自己的電壓舉了起來。

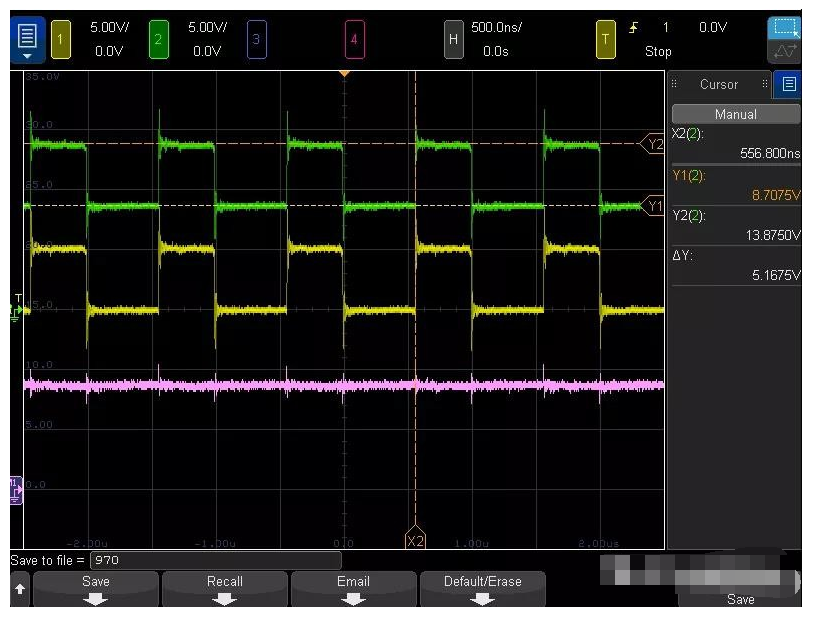

下圖是某IC自舉電容電壓實測波形，黃色和綠色曲線分別是電容兩端相對于系統GND的電壓波形，粉色是V綠-V黃，是電容兩端的電壓波形。

可以看到隨著管子的開關，電容兩端的電壓一直不變，保持為內部LDO的電壓，而電容兩端相對于系統GND的電壓一直在波動，一會被升上去，一會又降下來，以此實現在需要的時候，電容高邊的電壓足夠高，以驅動上管導通。
