一、差分放大電路的應用

差分放大電路利用電路參數的對稱性和負反饋?zhàn)饔茫行У胤€(wěn)定靜態工作點，以放大差模信號抑制共模信號為顯著特征，廣泛應用于直接耦合電路和測量電路的輸入級。但是差分放大電路結構復雜、分析繁瑣，特別是其對差模輸入和共模輸入信號有不同的分析方法，難以理解，因而一直是模擬電子技術中的難點。

差分放大電路的應用主要如下。

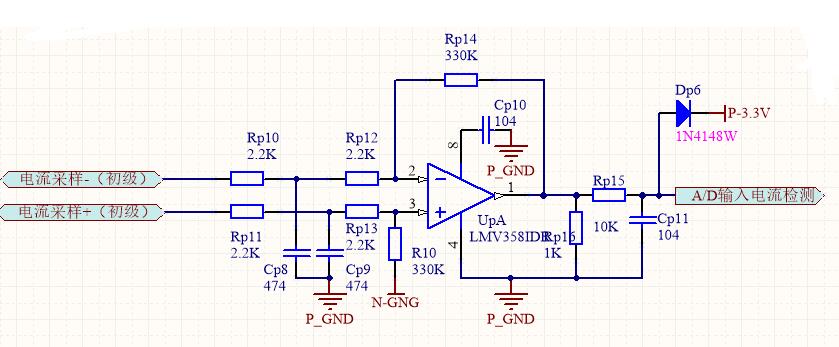

電路一：

用運放做電流采樣，再用單片機AD采集處理。

注：

1、Rp10、Rp11、Cp8、Cp9，是對輸入做的RC濾波，后面的Rp15和Cp11是對輸出做的RC濾波。

2、Rp16是為了防止運放輸出不夠低的現象，電阻的阻值不宜過大過小，根據運放的阻抗選擇。

3、Dp6是為了防止輸出端電壓過高，燒壞CPU的IO口。

4、Rp12=Rp13，Rp14=R10。Vout=Rp14/Rp12*（Vin+-Vin-）。

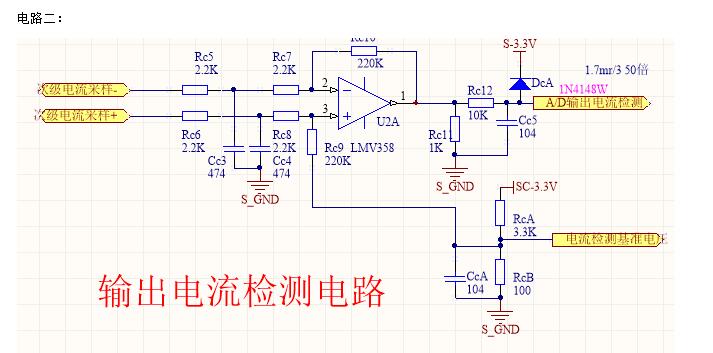

電路二：

注：

差分放大電路不再說了，這個電路是為了避免運放到了輸出低端非線性的問題。

Vout=Rc9/Rc8*（Vin+-Vin-）+基準電壓值。具體的計算過于復雜，不再說明。

二、抑制零漂的原理

以電路雙端輸出為例:

首先T1和T2特性相同，電路兩邊對稱，在輸入電壓Vi1=Vi2=0V當溫度T一定時，流過T1的電極電流與流過T2集電極的電流一致 即ic1=ic2，那么T1和T2上兩個集電極電阻的壓降是相等的所以Uo1=Uo2那么輸出電壓Uo就等于零即Uo1-Uo2=Uo=0所以這個電路可以抑制零漂的。

那么當溫度增加△T的時候還能抑制零漂嗎？答案是能，因?yàn)閮蛇厡ΨQ性能是一樣的它們工作在統一環境下，當溫度上升△T時，流過兩個管子集電極的電流也是相等的,即（ic1+△ic1）=（ic2+△ic1） 那么加在兩個集電極的電壓也是相同的，所以輸出電壓Uo任然為0。所以在雙端輸出的情況下，零漂為0。

那么在單端輸出的時候還可以抑制零漂嗎? 當然可以，在單端輸出時可以取值Uo1或者Uo2，這里以Uo1輸出為例，因?yàn)樯錁O電阻Re的負反饋?zhàn)饔?，并且Re是T1和T2射極的共用電阻所以流過Re的電流是2倍的ie所以負反饋?zhàn)饔酶?，所以可以穩定靜態工作點，抑制零漂。

共模信號：當Vi1與Vi2大小相等，極性相同的輸入信號時，共模信號的作用，對兩管的作用是同向的，將引起兩管電流同量的增加，集電極電位也同量的減小，因此兩管集電極輸出共模電壓Uo=Uo1-Uo2=0，差分放大電路對共模信號有很好的抑制作用。

差模信號：當Vi1與Vi2大小相等，極性相反的輸入信號時，由于信號的極性相反，因此T1管集電極電流增大而T2管集電極電流減小，且增大量和減小量相等。另外由于輸入差模信號，兩管輸出端電位變化時，一端上升，另一端降低，且升高量等于降低量,所以差分電路對輸入信號電壓的差值是有用的，因此電路被稱為差分放大電路。
