一、儀表放大器原理

儀表放大器（英語：instrumentation amplifier或稱精密放大器簡稱INA），差分放大器的一種改良，具有輸入緩沖器，不需要輸入阻抗匹配，使放大器適用于測量以及電子儀器上。特性包括非常低直流偏移、低漂移、低噪聲、非常高的開環增益、非常大的共模抑制比、高輸入阻抗。儀表放大器用于需要精確性和穩定性非常高的電路。

隨著電子技術的飛速發展，運算放大電路也得到廣泛的應用。儀表放大器是一種精密差分電壓放大器，它源于運算放大器，且優于運算放大器。儀表放大器把關鍵元件集成在放大器內部，其獨特的結構使它具有高共模抑制比、高輸入阻抗、低噪聲、低線性誤差、低失調漂移增益設置靈活和使用方便等特點，使其在數據采集、傳感器信號放大、高速信號調節、醫療儀器和高檔音響設備等方面倍受青睞。儀表放大器是一種具有差分輸入和相對參考端單端輸出的閉環增益組件，具有差分輸入和相對參考端的單端輸出。與運算放大器不同之處是運算放大器的閉環增益是由反相輸入端與輸出端之間連接的外部電阻決定，而儀表放大器則使用與輸入端隔離的內部反饋電阻網絡。儀表放大器的2個差分輸入端施加輸入信號，其增益即可由內部預置，也可由用戶通過引腳內部設置或者通過與輸入信號隔離的外部增益電阻預置。

二、儀表放大器的ref引腳詳解

儀表放大器和普通的放大器不一樣，有個REF腳，但是文獻里面都含糊不清，首先我寫這篇文章也是沒完全搞懂。

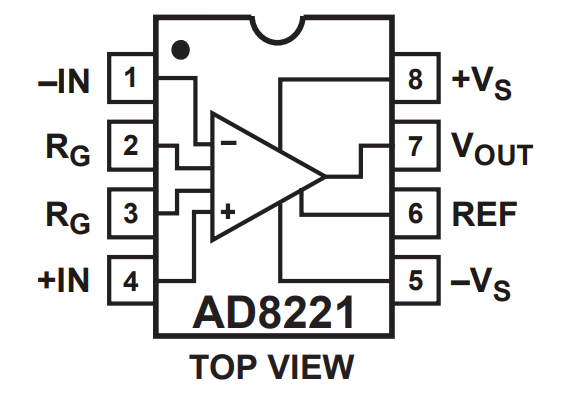

就是這個6引腳

可以確定是這個引腳一定是要連接到一個低阻抗的地方，越低越好，很多時候這個地方是GND。為了獲得最佳性能，尤其是在輸出信號測量不以REF引腳為參考的情況下，REF引腳應保持較低的源阻抗，因?yàn)榧纳娮钑?huì)對CMRR和增益精度產生不利影響，

儀表放大器的輸出以REF引腳上的電壓為基準，這在輸出信號需要偏移到其局部模擬地以外的電壓時會很有用。儀表放大器的基準引腳用來調節輸出信號的參考電壓?；鶞?zhǔn)引腳REF在電阻R的一端，R通常為KΩ級。

例如，可以將一個電壓源與REF引腳相連，對輸出進行電平轉換。

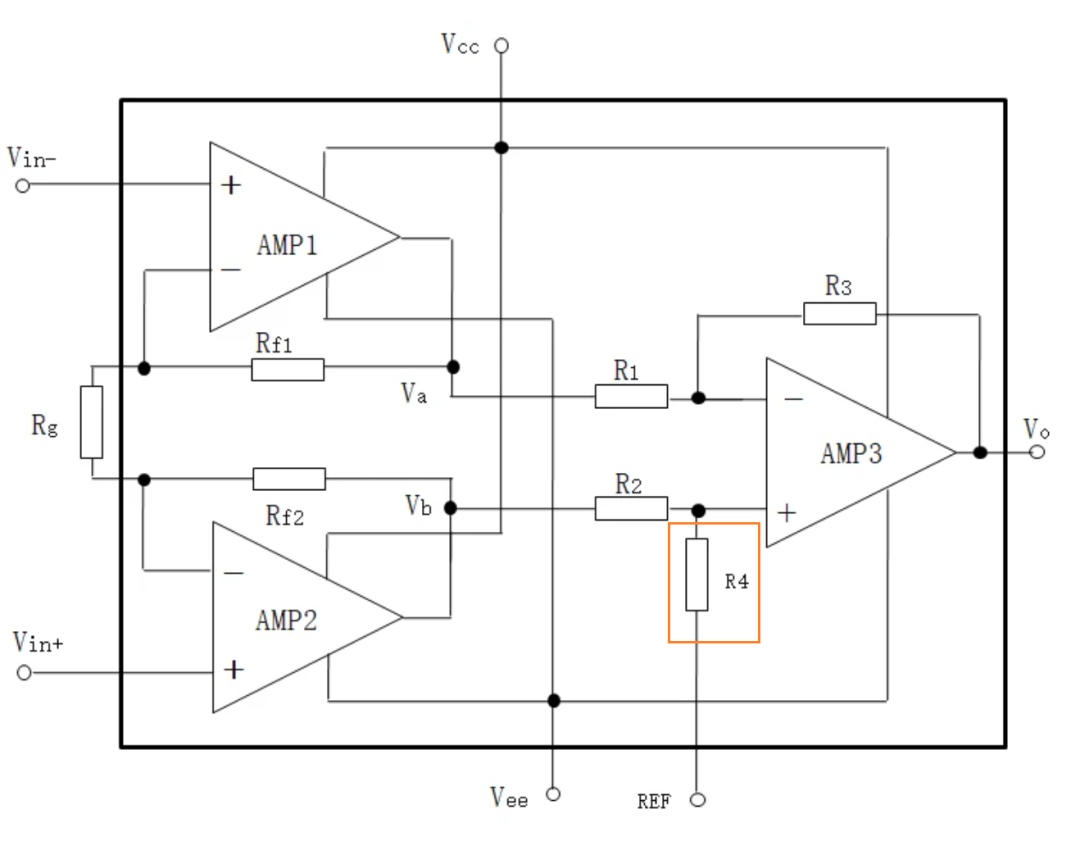

我看了不少結構圖，都是大于10KΩ的

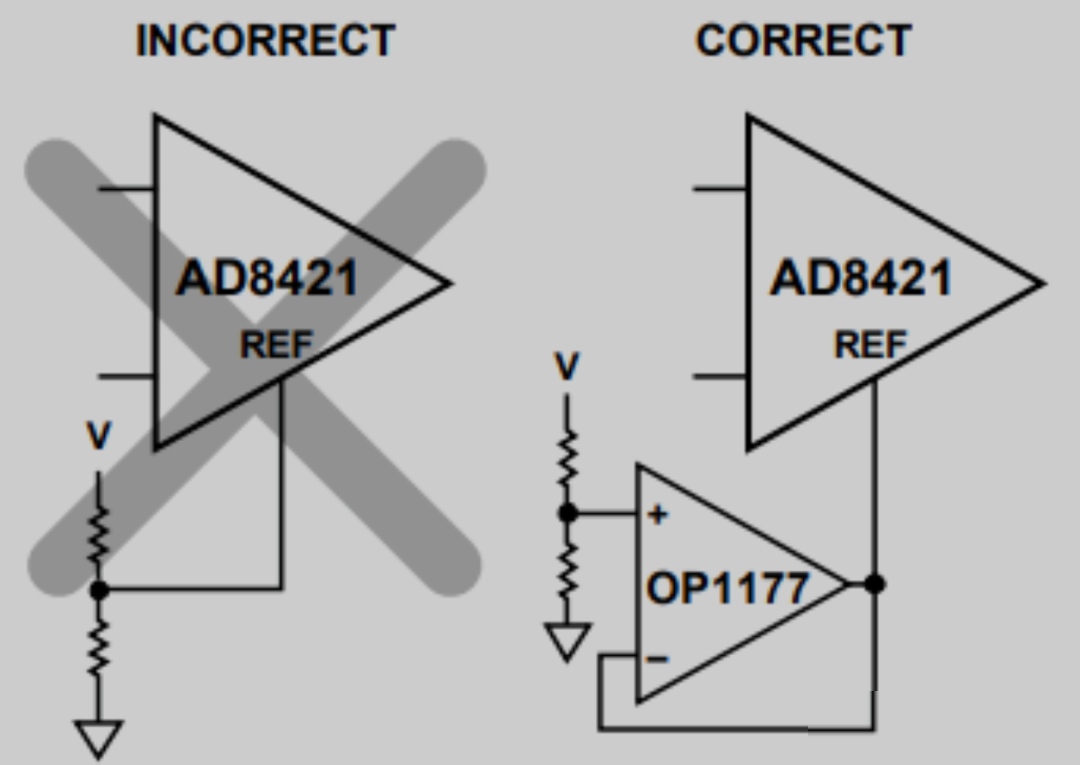

為獲得最佳性能，在驅動基準引腳時，不能使用電阻器分壓直接驅動，而是在電阻器輸出增加放大器做緩沖，再提供到基準引腳。

接一個緩沖器

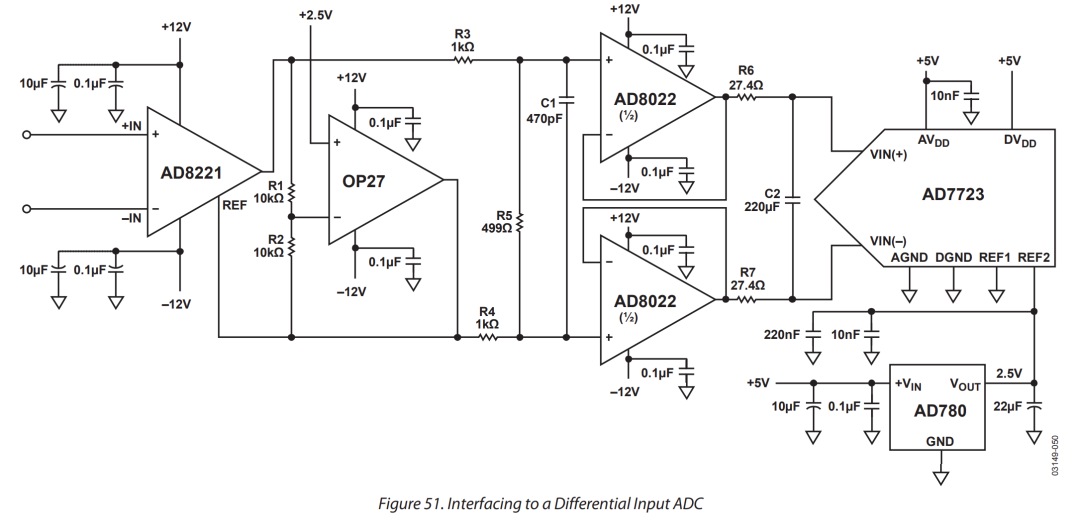

將儀表放大器連接到ADC需要衰減和電平移位。當差模信號與共模信號在輸入范圍內，儀表放大器才能正常工作.問題在于兩個輸入信號沒有參考電位，所以建議將AD8221的一個輸入端與電路板的地電位連接.

這個也是從一個例子說明ref的一個應用場景。
