一、MOS管應用需求

1. 低壓應用

當使用5V電源，這時候如果使用傳統的圖騰柱結構，由于三極管的be只有0.7V左右的壓降，導致實際最終加載gate上的電壓只有4.3V，這時候，我們選用標稱gate電壓4.5V的MOS管就存在一定的風險。同樣的問題也發生在使用3V或者其他低壓電源的場合。

2. 寬電壓應用

輸入電壓并不是一個固定值，它會隨著時間或者其他因素而變動。這個變動導致PWM電路提供給MOS管的驅動電壓是不穩定的。

為了讓MOS管在高gate電壓下安全，很多MOS管內置了穩壓管強行限制gate電壓的幅值。在這種情況下，當提供的驅動電壓超過穩壓管的電壓，就會引起較大的靜態功耗。

同時，如果簡單的用電阻分壓的原理降低gate電壓，就會出現輸入電壓比較高的時候，MOS管工作良好，而輸入電壓降低的時候gate電壓不足，引起導通不夠徹底，從而增加功耗。

3. 雙電壓應用

在一些控制電路中，邏輯部分使用典型的5V或3.3V數字電壓，而功率部分使用12V甚至更高的電壓。兩個電壓采用共地方式連接。

這就提出一個要求，需要使用一個電路，讓低壓側能夠有效的控制高壓側的MOS管，同時高壓側的MOS管也同樣會面對1和2提到的問題。

二、MOS管的死區損耗計算

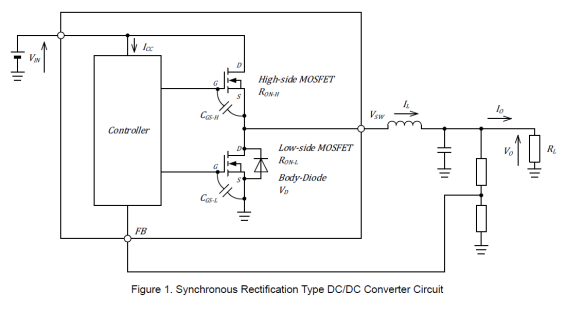

MOS 管在逆變電路，開光電源電路中經常是成對出現，習慣上稱之為上管和下管，如圖Figure 1中的同步Buck 變換器，High-side MOSFET 為上管， Low-side MOSFET為下管。

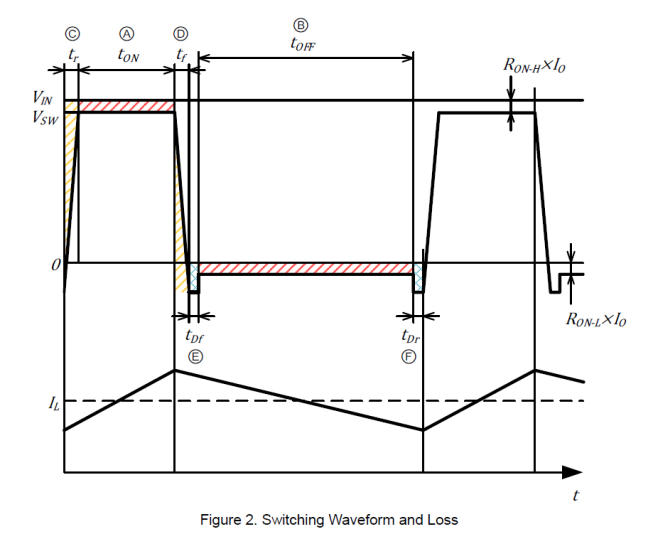

如果上管和下管同時導通，就會導致電源短路，MOS 管會損壞，甚至時電源損壞，這種損壞是災難行動，必須避免．由于MOS 的開通和關斷都是有時沿的，為了避免上管和下管同時導通，造成短路現象，從而引入了死區的概念，也就是上下管同時關斷的區間，如圖Figure2 中的E 和 F。

死區E---tDf上管關斷，下管還沒開啟，下管體二極管續流，電流從最大值Io + ΔI/2 開始下降，由于死區時間很短，工程上計算可以近似為死區E的電流恒定，以方便計算。

死區Ｅ對應的功耗為：

死區F---tDf下管關斷，上管還沒開啟，下管體二極管續流，電流接近最小值Io - ΔI/2 ，由于死區時間很短，工程上計算可以近似為死區F的電流恒定，以方便計算。

死區Ｆ對應的功耗為：

工程上快速估算時，也會用把兩個死區的電流平均化，近似用Io替代， 一個完整的開關周期的死區損耗如下：
