2024年8月23日，中國上海——今日，南芯科技（證券代碼：688484）宣布推出全新降壓轉換器系列SC814xx，可支持3V-36V的輸入電壓及1A-6A的輸出電流，提供優異的抗電磁干擾能力和超低靜態電流，適用于清潔工具、GPS追蹤器、安防監控、家電和工業自動化等多種產品應用中的供電系統設計。該產品的車規級版本SC814xxQ也同步發布，可適用于集成功能愈發復雜的智能座艙等汽車應用，無需共模扼流圈即可通過CISPR 25 Class 5標準。

多管齊下，降低系統EMI干擾

DC-DC是電源系統中常見的EMI干擾源，由于其開關頻率通常較高，芯片開關過程輸入環路的高頻電流變化di/dt及開關節點的電壓跳變dv/dt均會使整個系統產生嚴重的電磁干擾。為了幫助工程師簡化設計難度，SC814xx系列集成了多種降低EMI的方法，無需額外的外部電路和昂貴的EMI保護設備，即可顯著提升系統EMI性能。

SC814xx系列集成了展頻技術，能夠讓不同基頻的諧波均勻分布，分散噪聲能量，有效降低峰值EMI。在封裝的選擇上，SC814xx采用了對稱式的輸入輸出引腳和QFN封裝，讓輸入和輸出的電流環路更加緊湊，減小環路面積，從而降低由環路寄生電感導致的電磁干擾。此外，SC814xx還可以通過RBOOT調整開關節點的偏移頻率，避免在某些特定的頻率點因共振效應而產生過大的EMI峰值。

在車規級產品中，這些性能讓系統無需使用共模扼流圈即可通過CISPR 25 Class 5標準，幫助客戶在保證可靠性的前提下減小系統尺寸。

更高效率、更高靈活度

秉持“為效率而生”的產品使命，SC814xx在設計之初便堅持低靜態功耗和低溫升的要求。該系列芯片支持3V到36V的寬輸入電壓范圍，最高耐壓達42V，提供高效輸出電流和帶電流模式控制的快速環路反饋。其靜態電流低至38μA，休眠模式下的靜態電流低至2.5μA，減少系統在待機狀態下消耗的電流；峰值效率可達96%以上，有效降低因系統溫升造成的能量損耗。產品還增加了熱墊設計，針對輸入電流達2A以上的應用，溫升可以實現30℃左右的收益。

SC814xx為用戶提供了非常多的靈活度，可選擇400kHz/2100kHz的固定頻率版本和200kHz到2.2MHz的可調頻率版本，并支持外部時鐘。該產品提供高效的PFM模式，用戶如果想要降低輸出紋波，還可以選擇FPWM模式。在電路保護方面，SC814xx支持過流保護、過壓保護、熱關斷保護、逐周期限流、打嗝短路保護等多種機制確保系統的魯棒性。

車規級版本SC814xxQ通過了AEC-Q100標準，工作節溫范圍可達-40℃-150℃。

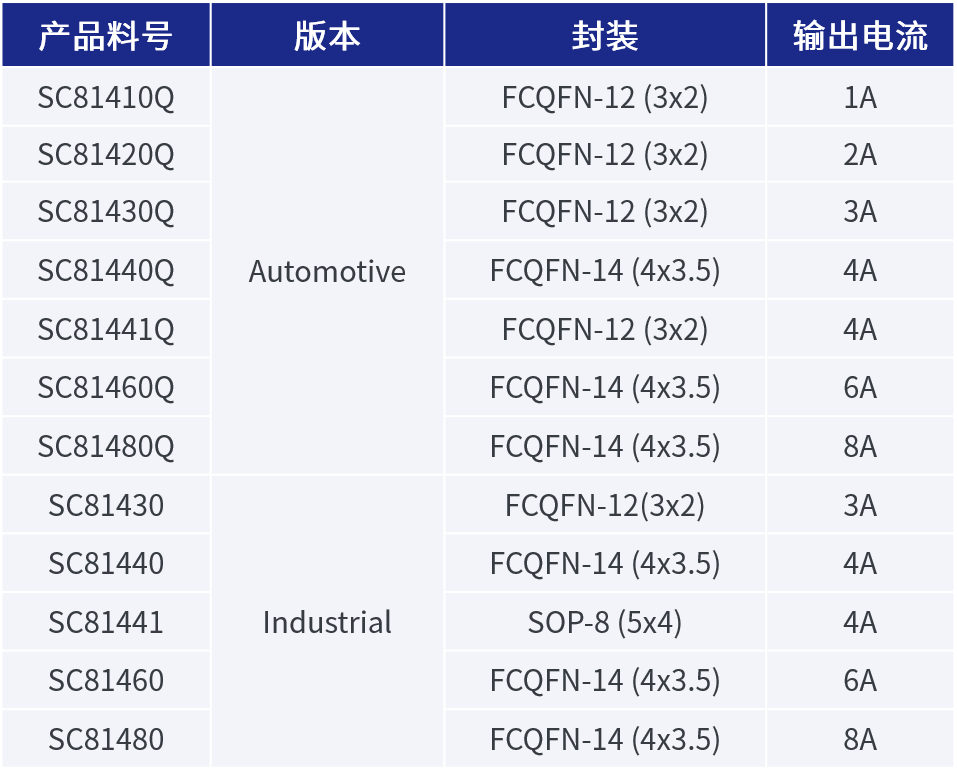

南芯科技DC-DC產品家族

南芯科技現已建立起包含通用DC-DC、電荷泵DC-DC和負載開關在內的完整DC-DC產品家族。本次推出的SC814xx系列為客戶提供了更多降壓變換器的選擇，幫助工程師在EMI苛刻的場景中更快實現新產品落地，其超寬的輸入電壓范圍和豐富的輸出電流支持也能在多種應用中大顯身手。

#####
