1.電源電路的功能和組成

電子電路中的電源一般是低壓直流電，先把220v交流電變換成低壓直流電，再用整流電路變成脈動的直流電，最后用濾波電路濾除掉脈動直流中的交流成分后才能得到直流電。有的電子設備對電源的質量要求很高，所以有時還需要增加一個穩壓電路。

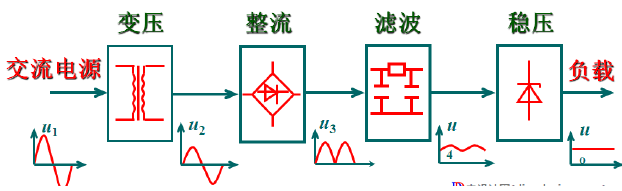

因此，整流的組成一般有四大部分，見圖①

圖①，整流電路四大部分組成

見圖①，首先需要一個變壓器把高壓電變成低電壓電，需要介紹的是后面三種單元電路。

2.整流電路: 整流電路是利用二極管的單向?qū)щ娦阅?，把交流電變成單向脈動直流電的電路。

①半波整流: 半波整流電路只需一個二極管，見圖②

圖②，半波整流電路

見圖②，在交流電正半周時D導通，負半周時D截止，負載RL上得到的是脈動的直流電。

②全波整流: 全波整流電路，可以看作是由兩個半波整流電路組會成的。變壓器次級線圈中間需要引出一個抽頭，把次級線圈分成兩個對稱的繞組，從而引出大小但極性相反的兩個電壓e2a、e2b，構成e2a、D1、Rfz與e26、D2、Rfz，兩個通電回路。

③全波橋式整流: 用4個二極管組成的橋式整流電路可以使用只有單個次級線圈的變壓器，見圖③

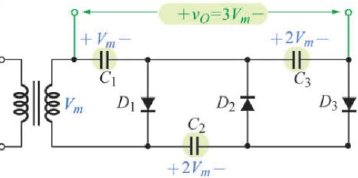

④倍壓整流: 倍壓電路主要功能是將整流后的電壓峰值以數倍增加后輸出。它常用在高電壓，低電流的電源電路中(如滅蚊燈，捕鼠器等電子電路)，見圖④

圖④，倍壓整流電路

3.濾波電路，整流后得到的是脈動直流電，如果加上濾波電路濾除脈動直流電中的交流部分，就得到平滑的直流電。

①電容濾波電路: 把電容器和負載并聯，如圖①

圖①，電容濾波電路

見圖①，正半周時電容被充電，負半周時電容放電。就可以使負載上得到平滑的直流電。

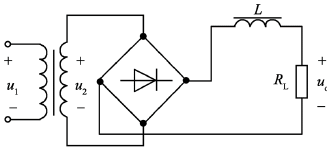

②電感濾波電路: 當通過電感線圈的電流增大時，電感線圈產生的自感電動勢與電流方向相反阻止電流增加起保護作用，見圖②

圖②，電感濾波電路

③RC濾波電路: 用一個電感和一個電容組成的濾波電路，一般少用。

④丌型Rc濾波電路: 特點，R越大，C2愈大，濾波效果越好。見圖③

4.穩壓電路: 要求較高的沒備必須使用穩壓電源。

①穩壓管并聯穩壓電路: 用一個穩壓管和負載并聯的電路是最簡單的穩壓電路，見圖①

圖①，穩壓管并聯穩壓電路。R是限流電阻。

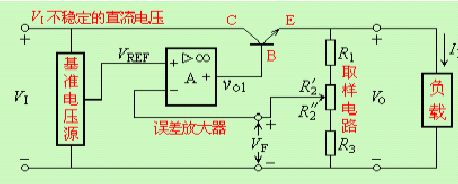

②串聯型穩壓電路: 需要一個調整管T與負載相串聯構成，且T工作在線性狀態，故稱為線性串聯式穩壓電路，見圖②

③集成化穩壓電路: 最簡單的集成穩壓電源只有輸入、輸出和公共引出端，故稱為三集集成穩壓器，見圖③

圖③，集成化集成電路

圖③，輸出固定電壓可調電壓原理圖，其中W788是輸出正電壓可調輸出，W798輸出是負電壓可調輸出。
