基于條件的監測 建立信任措施涉及利用傳感器監測機器或資產,以測量目前的健康狀況。預測性維護(PDM)涉及到各種技術的組合,如建立信任措施、機器學習和分析來預測即將到來的機器或資產故障。在監測機器的健康狀況時,選擇最合適的傳感器至關重要,以確保能夠檢測、診斷甚至預測故障。目前有許多傳感器用于感知和檢測故障,在旋轉機器及其負載中,最終目標是避免意外的停機時間。排序每個傳感器是很困難的,因?yàn)镻DM技術應用于許多旋轉機器(電動機、齒輪、泵和渦輪機)和非旋轉機器(閥門、斷路器和電纜)。

許多工業電動機設計用于連續生產20年的應用,如化學和食品加工廠以及發電設施,但有些電動機達不到預期壽命。 1 這可能是由于電動機操作不足,維修計劃不足,對PDM系統投資不足,或者根本沒有PDM系統。PDM使維修團隊能夠安排維修,避免意外的停機時間。通過PDM早期預測機器故障也可以幫助維修工程師識別和維修運行效率低下的電機,從而提高性能、生產率、資產可用性和壽命。

最好的PDM策略是能夠有效地利用盡可能多的技術和傳感器,以早期和高度的自信發現故障,因此,沒有單一的傳感器--所有的解決方案。本文試圖澄清為什么預測性維護傳感器對于在PDM應用程序中早期檢測故障至關重要,以及它們的優缺點。

系統故障時間表

圖1顯示了從安裝新電動機到電動機故障的模擬事件時間表以及推薦的預測維護傳感器類型。安裝新馬達時,它處于保修期.幾年后,保質期將到期,正是在這一點上,將實施更頻繁的人工檢查團。

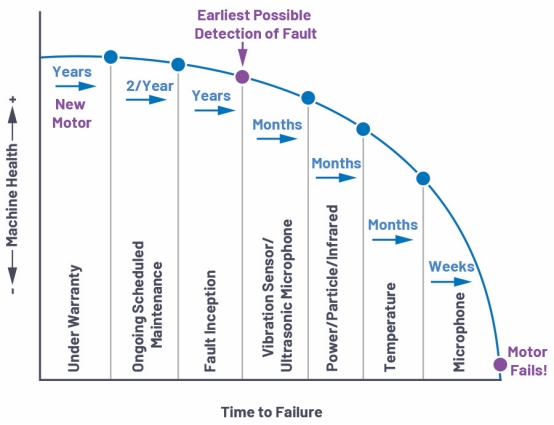

圖1:機器健康與時間。

如果在這些預定的維護檢查之間出現故障,就有可能出現意外的停機時間。在這種情況下,至關重要的是擁有正確的預測性維護傳感器來盡早發現潛在的故障,為此,本文將重點關注振動和聲學傳感器。振動分析一般被認為是PDM的最佳起點。 2

預測性維修傳感器

有些傳感器可以比其他傳感器更早地檢測到某些故障,例如軸承損壞,如圖1所示。在本節中,討論了最常用的在最早時刻檢測故障的傳感器,即加速計和麥克風。表1顯示了傳感器規格的列表和它們能夠檢測到的一些故障。大多數PDM系統將只使用其中的一些傳感器,因此,當務之急是確保與最適合于探測這些傳感器的傳感器一起充分理解潛在的臨界故障。

表1用于建立信任措施的流行傳感器

傳感器和系統故障考慮

超過90%的旋轉機械在工業和商業應用中使用滾軸圖2顯示了電動機失效部件的分布情況,在圖2中可以清楚地看到,在選擇PDM傳感器時,重點關注軸承監控非常重要。為了檢測、診斷和預測潛在故障,振動傳感器必須具有低噪聲和寬帶能力。

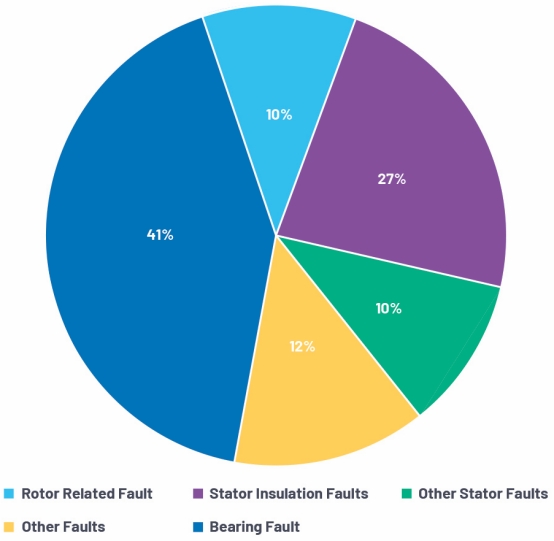

圖2電動機部件故障發生的百分比。

表2顯示了一些最常見的與旋轉機器相關的故障,以及在PDM應用中使用的一些相應的振動傳感器要求。為了盡早發現故障,PDM系統通常需要高性能的傳感器。用于資產的預測維護傳感器的性能水平與資產在整個過程中持續可靠運行的重要性相關,而不是以資產本身的成本為代價。

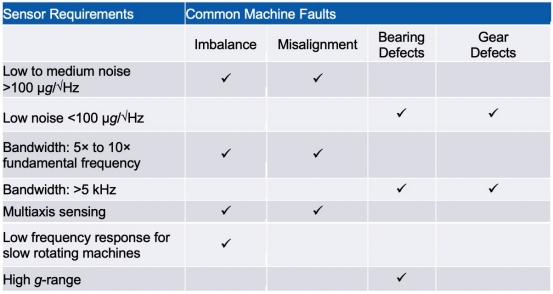

表2機器故障和振動傳感器考慮因素概述

電動機振動或運動(峰值、尖峰到尖峰和RMS)中的能量量,使我們能夠確定機器是否不平衡或偏離,等等。 5 一些故障,如軸承或齒輪缺陷,并不是那么明顯,尤其是早期,不能僅僅通過振動的增加來識別或預測。這些故障通常需要一個高性能的低噪聲預測維護振動傳感器(<100 g 與高性能信號鏈、處理、收發器和后處理相結合的寬帶(5千赫)。

PDM的振動、聲波和超聲波傳感器

微機電系統(MEMS)麥克風含有一個MEMS元件在電路板上,通常包含在一個有底部或頂部端口的金屬盒中,以允許聲波在內部。MEMS麥克風提供了低成本、小尺寸和有效的方法,如軸承狀況,齒輪聯軸,泵空化,失調,不平衡。這使MEMS麥克風成為電池驅動應用程序的理想選擇。它們可以位于離噪音源很遠的地方,是無創的。當多臺設備投入使用時,微電話的性能可能會受到來自其他機器的聲音噪音或環境因素(如灰塵或濕度)的影響。

大多數MEMS麥克風數據表仍然列出相對良好的應用,如移動終端、筆記本電腦、游戲設備和相機等。一些MEMS麥克風數據表列出了振動傳感器或PDM作為潛在的應用,但他們也提到,對機械沖擊和不當處理敏感的傳感器會對零件造成永久性的損害。其他MEMS麥克風數據表顯示,機械沖擊的生存能力高達10000 g .對于其中一些傳感器是否適合在存在潛在沖擊事件的非常惡劣的操作環境中操作,仍然缺乏明確性。

MEM超聲波麥克風分析能夠在噪音增加的情況下,在復雜的資產中監測電動機的健康狀況,因?yàn)樗茉谠胍羯俚枚嗟姆锹曇纛l譜(20千赫茲至100千赫茲)中聽到聲音。低頻聲音信號的波長通常在大約1.7厘米至17米長之間。高頻信號的波長約為0.3厘米至1.6厘米長。當波長的頻率增加時,能量增加,使超聲波更有指令性。當試圖找出軸承或外殼的故障時,這是非常有用的。

加速度計是最常用的振動傳感器,振動分析是最常用的PDM技術,主要用于大型旋轉設備,如渦輪機、泵、電動機和變速箱。表3和表4顯示了在選擇高性能MEMS振動和聲學傳感器時需要考慮的一些關鍵規格。黃金標準的壓振傳感器。每個列中的數據代表了該類別中的最小/最大變化,與鄰近列無關。

未來五年,建立信任措施產業將有顯著增長,無線裝置占這一增長的很大一部分。 6 由于尺寸、缺乏集成特性和耗電量等因素的綜合作用,壓壓加速度計不太適合于無線CBM系統,但解決辦法確實存在,典型的耗電量在0.2-0.5mA之間。MEMS加速度計和麥克風由于體積小、功率低、性能高,非常適合電池驅動的PDM系統。

所有傳感器都有適當?shù)膸捄偷驮胍?但MEMS加速度計是唯一能夠?qū)χ绷飨马憫?yīng)的傳感器,可用于檢測極低轉速下的不平衡和傾斜傳感。MEMS加速度計也有一個自我測試功能,在那里傳感器可以被證實是100%的功能。這可能證明在安全關鍵的裝置中是有用的,在這些裝置中,通過驗證傳感器是否仍能正常工作,更容易達到系統標準。

有可能在陶瓷包裝中完全密封MEMS加速度計,在惡劣、骯臟的環境中使用機械包裝中的壓壓加速度計。表4著重于傳感器的物理、機械和環境性能。在這里可以看到每個傳感器之間的關鍵差異,例如集成,對惡劣環境的容忍,機械性能,以及對旋轉機器或安裝的連接。

表3預測維修傳感器性能規格

表4預測維修傳感器機械規格

在三個軸上檢測振動數據提供了更多的診斷見解,可以導致更好的故障檢測。雖然這在每一個PDM安裝中是不必要的,但在數據質量、布線和節省空間方面,這是一個明顯的優勢。

當長期暴露于濕度增加時,MEM麥克風會出現高達-8分貝的變形。 7 雖然這并不是一個明顯的弱點,但是值得考慮的是你的PDM應用程序是否存在于高濕度的惡劣環境中。在這種情況下,電子葉冷凝器麥克風(ECMS)顯示出比MEMS麥克風的優勢。其他可能影響麥克風的環境條件是風、大氣壓、電磁場和機械沖擊。 8

在良性環境中,MEMS麥克風在PDM應用中提供了優異的性能。目前,缺乏關于在有過度振動、污垢或濕度的惡劣操作環境中安裝MEMS麥克風的信息。振動會影響MEMS麥克風的性能,這是一個需要考慮的領域,然而,它們的振動敏感性比ECMS要低。 9 如果一個無線PDM解決方案是使用MEMS麥克風,安裝盒將需要有一個孔或端口,以使聲學信號到達傳感器,增加了進一步的設計復雜性,并可能使其他電子產品易受灰塵或濕度的影響。

最近電容式MEMS加速度計技術的進步,使小型、低成本、低功率、無線CBM解決方案得以在較低優先級的資產上實施,從而能夠?qū)υO(shè)施管理有進一步的診斷見解,并維持關鍵的系統正常運行時間。這些進步還使MEMS加速度計更接近于用于更傳統的有線CBM系統。具有如此低的噪音和寬帶,加上行業標準的連接(國際電平儀和國際電平儀),壓壓加速度計已成為用于振動測量的金標準傳感器數十年。如圖3所示,MEMS加速度計已被改造成可與EepE標準模塊接口。轉換電路是基于實驗室電路參考設計。該電路是設計在一個特殊的電路板上,其特點是在寬帶寬上執行,并準備在稍后階段設計成一個機械模塊。

圖3MEMS加速度計,iepe參考,印刷電路板設計,允許翻新在iepe機械模塊中的Adxl100X系列cbm加速度計。注:模擬設備不產生iepe機械模塊.

專用的PDM模塊,比如?Adcmxl3021 從模擬設備,提供一個綜合方法傳感器設計.例如,圖4所示的設備包含三個單軸MEMS加速度計、三個ADCS、一個處理器、存儲器和算法,所有這些都在共振超過50千赫茲的機械模塊中。這突出了MEMS加速度計在傳感器節點上集成智能的能力,確保傳感器與最佳信號鏈和處理相匹配,以實現盡可能最佳的性能。該模塊可以執行FFFT,觸發各種時域或頻域警報,生成對于算法或機器學習工具預測故障至關重要的時域靜力學。

圖4三軸MEMS集成ADC、處理器、FFT和統計模塊,以及一個共振頻率超過50千赫的機械包。

當涉及到選擇最合適的振動傳感器為你的PDM解決方案時,真正的挑戰在于對傳感器進行配對,以滿足你資產中最可能的失敗模式。MEMS麥克風尚未被證明足夠堅固,無法在最惡劣的環境中可靠地檢測所有基于振動的故障模式,而振動傳感器(加速計)行業標準已經成功地實施和可靠地執行了幾十年。MEMS超聲麥克風在比加速度計更早檢測軸承故障方面顯示出了很好的性能,這種潛在的共生關系可以為您的資產未來的振動分析需求提供最佳的PDM解決方案。

雖然很難推薦在PDM系統中使用單一的振動傳感器,但是加速度計有一個成功的歷史,并繼續發展和改進。像模擬設備這樣的制造商提供一系列MEMS加速度計,具有通用、低功率、低噪音、高穩定性和高穩定性。 g ,以及智能的邊角模塊,以滿足不同的應用需求。
