幾乎市面上所有的嵌入式系統都會用到多路輸出電源，包括常見的多路輸出線性電源和多路輸出開關電源。

比如冰箱系統中，制冰需要25VDC供電，主控MCU需要3.3VDC或5VDC供電，顯示背光板需要恒流的30VDC供電;電視機系統中，邏輯電路需要5VDC供電，逆變/調諧電路需要±12VDC供電，音頻需要24VDC供電，顯示背光板需要恒流的60VDC供電。

有時候，我們在生活中看到電源系統是單路輸出的，比如我們的手機充電器只輸出5VDC，但事實上我們的手機內部集成了PMIC，它會做到二次分配，將單路的DC電源二次變換成多路輸出電源，包括4VDC、3.5VDC、3.1VDC、1.7VDC等。

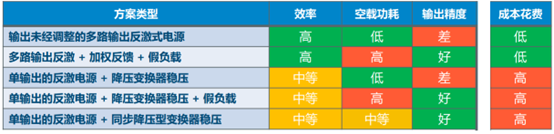

換言之，當前市場上傳統的多路輸出電源多采用的是“單路輸出反激式電源+多個降壓/升壓變換器”的方案，這種二次變換的電源通常效率不佳，且成本較高。而如果我們采用單級多路輸出，雖然成本和效率方面更占優勢，但是在空載功耗或輸出精度方面又有所欠缺。所以在傳統的多路輸出電源設計過程中，工程師們總要根據實際需求來權衡效率、空載功耗和輸出精度這三大挑戰。

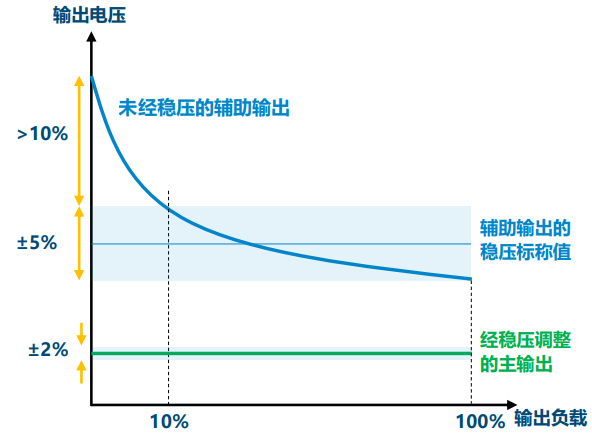

圖 | 傳統的多輸出電源所面臨的挑戰

舉個例子，如下圖所示，傳統多路輸出反激式開關電源往往僅對主輸出進行穩壓調節，從圖中可以看到主輸出是有反饋調節電路的，但是輔助輸出是沒有的。

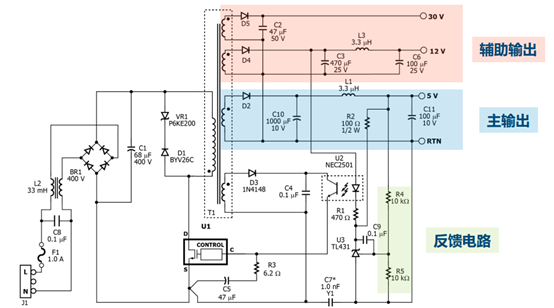

圖 | 多路輸出電源的電路結構

所以，在傳統多路輸出反激式開關電源方案中，雖然很容易添加輔助輸出，但是這些輔助輸出是不受控的，一旦不受控就會給輸出電壓帶來一些問題，包括負載的變化、輸入電壓的變化、其他路輸出負載的變化、產線誤差和溫度的變化、變壓器一致性問題等，都會帶來該路輔助輸出電壓的變化，如輕負載時輸出電壓會急劇增加等。綜合以上因素，輔助輸出電源通道的電壓變化甚至?xí)_(dá)到20%以上。

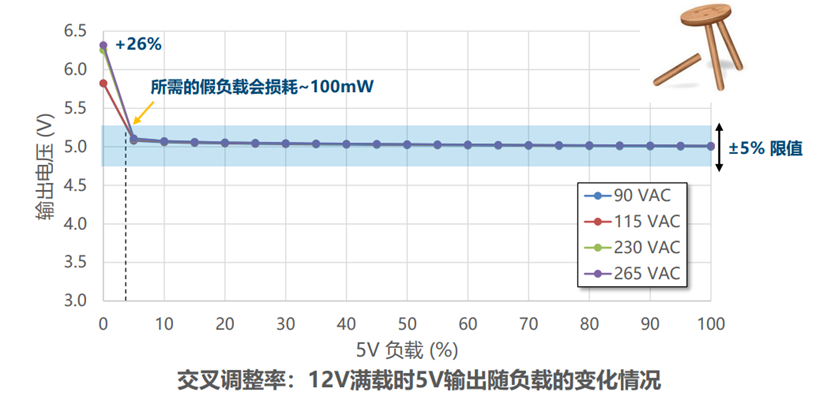

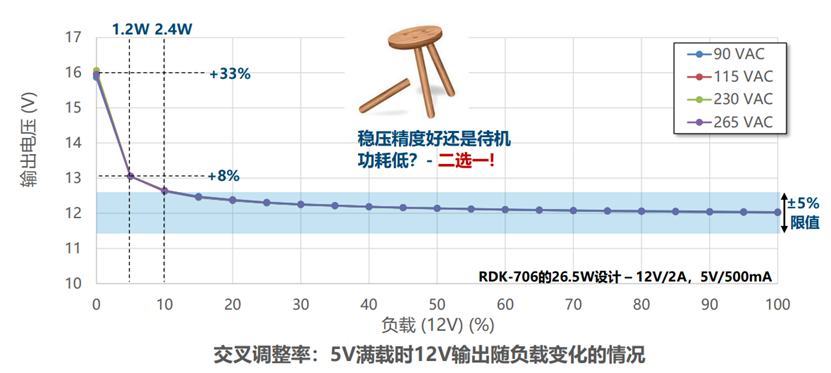

圖 | 傳統多路輸出反激式開關電源輸出電壓隨輸出負載變化的跟隨情況，來源：Power Integrations

當然，我們也可以給輔助輸出也增加“加權反饋”，來改善其穩壓精度，但對于輕負載的情況還是會存在電壓漂高的問題，通常可以采用增加假負載來調節，不過增加了假負載后，待機功耗又會上來，因此是選擇穩壓精度還是待機功耗，二者不可兼得。

面對這種情況，PI(Power Integrations)公司今日推出了InnoMux-2?系列單級獨立穩壓的多路輸出離線式電源IC。

InnoMux-2 IC將初級AC-DC和后級DC-DC變換級整合到單個芯片中，可提供多達三個獨立穩壓輸出，主要應用領域包括：白色家電、工業系統、顯示器以及其他需要多組供電電壓的應用場景，如：電視機、顯示器、家電、網絡設備、智能家居和樓宇自動化、LED應急照明以及工業電源。

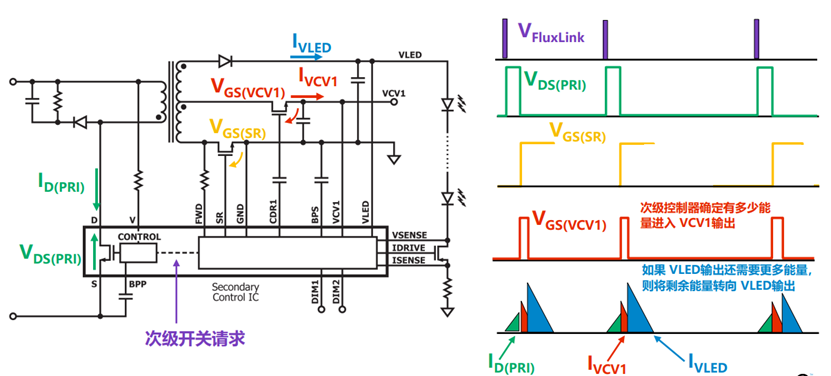

圖 | 每個開關周期中的能量根據需要在輸出之間進行分配，

PI資深技術培訓經理Jason Yan表示：“相較于傳統的兩級架構，InnoMux-2無需使用單獨的DC-DC變換級，所以可以減少元件數目的使用，減小PCB占板尺寸，并將效率提高多達10%?！?

此外，InnoMux-2還采用了750V PowiGaN?氮化鎵開關管、零電壓開關(無需有源鉗位)和同步整流技術，這些都有助于效率的進一步提高。

在帶載能力方面，InnoMux-2可提供高達90W的輸出功率，并且在整個輸入電壓、負載范圍、溫度及負載電流跳變的條件下滿足優于±3%的調整精度。電源系統的總效率(從交流到穩壓的低壓直流輸出段)可超過90%。

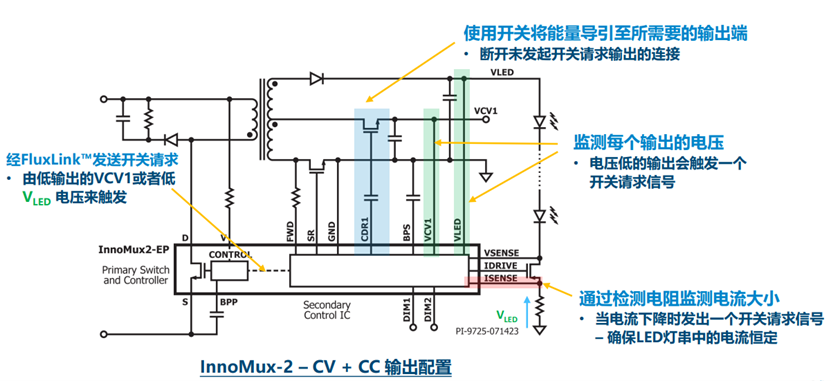

圖 | InnoMux-2采用脈沖共享引導能量提供精確的輸出控制

同時，InnoMux-2控制器還能管理輕載下的功率輸出，無需使用假負載電阻，可將空載功耗降至30mW以下。而歐洲用電產品(EuP)指令規定的待機功耗標準為低于300mW，這就為某些需要執行必要功能的應用場景提供了更多的可用待機功率。

在封裝方面，InnoMux-2采用了Power Integrations高效散熱的InSOP?24和InSOP?28封裝，可通過PCB進行散熱，因此無需散熱片。

在多路輸出方面，InnoMux-2輸出選項包括：雙路輸出和三路輸出恒壓(CV)型號，或者其中一路輸出可專用于提供恒流(CC)驅動，適合為顯示器中的LED背光供電或為內置電池提供快速充電。

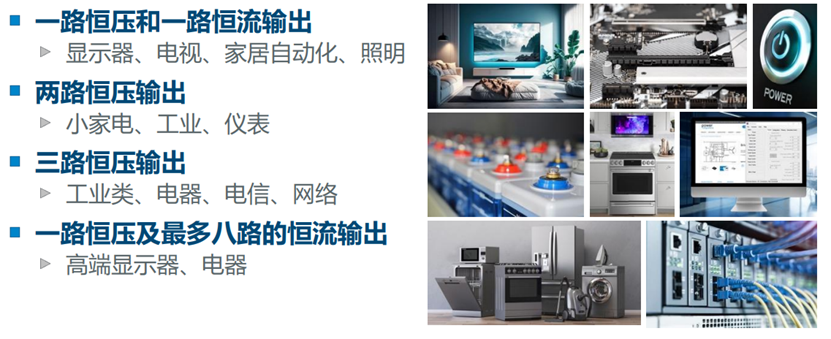

圖 | InnoMux-2方案支持各種輸出組合

在供貨方面，根據PI提供的消息，InnoMux-2系列已開始供貨，其中InnoMux-2 IMX2174F器件基于50,000片的訂貨量單價為每片1.11美元。

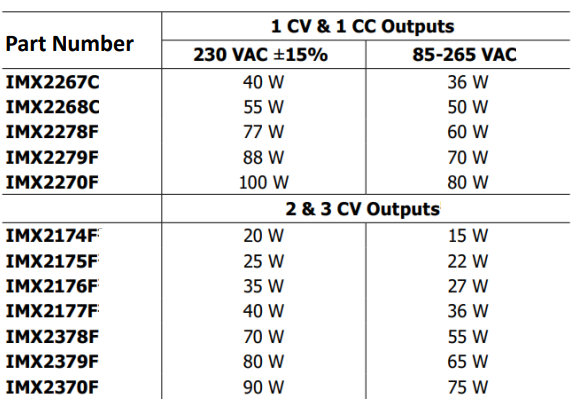

圖 | InnoMux-2型號，
