0引言

高頻電磁閥適用于液態介質或氣態介質管路傳輸流量的柔性控制,電磁閥的開關頻率越高,介質傳輸流量控制越平滑、越穩定。70 Mpa儲氫系統安全應 用的關鍵環節就是對高頻瓶口電磁閥的精確控制。現階段驅動電磁閥廣泛使用單電源,基于peak—Hold 模式^[1—2],采用pWM(pulsewidthmodulation)大占空比調制電磁閥peak電流短時間強激電磁閥啟動,電磁閥啟動后,小占空比調制Hold電流長時間維持電磁閥的啟動狀態。典型的意大利OMB生產的 OTV—70 Mpa高頻電磁閥采用peak—Hold模式驅動, peak電流為3.2 A/800~3 000 ms,Hold電流為1.1 A。 但單電源驅動方案中電磁閥動態響應特性較差,為優化電磁閥的開啟響應速度,可采用雙電源驅動高頻電磁閥,在開啟階段,控制高邊開關管導通,采用高壓電源對電磁閥線圈施加高電壓強激啟動^[3],在維持階段,控制高邊開關管導通,采用低壓電源對電磁閥線圈施加低電壓維持電磁閥啟動狀態^[4—5]。但該方案系統結構復雜,需要一個高壓電源及一個低壓電源。為優化電磁閥的動態響應特性,本文基于單電源設計高頻電磁閥驅動電路,通過將電磁閥的釋放電能回收再利用,利用低壓電源實現高壓電源驅動效果,并同步實現節能。

1 拓?fù)浣Y(jié)構

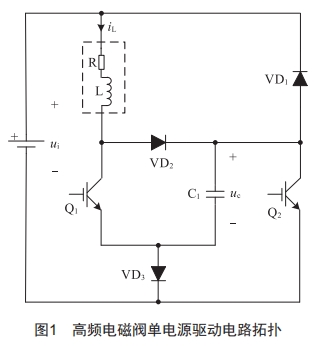

高頻電磁閥的驅動結構為導線線圈纏繞磁芯組成,其驅動線圈可以等效為電阻R和電感L串聯。高頻電磁閥單電源驅動電路拓?fù)淙鐖D1所示,高頻電磁閥單電源驅動電路由直流電源、電磁閥、兩個開關管(Q1和Q2)及三個鉗位二極管(VD1、VD2、VD3)構成。通過控制兩個開關管(Q1和Q2)的通斷,形成不同工作模態。

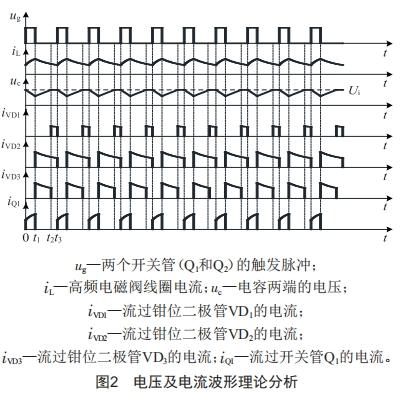

高頻電磁閥單電源驅動電路的電壓及電流波形 理論分析如圖2所示,其中,開關管Q1和開關管Q2 的觸發脈沖一致,流過的電流相同。

通過控制兩個開關管(Q1和Q2)的通斷,為高頻電磁閥建立高壓驅動回路、能量回收回路及續流回路。當兩個開關管(Q1和Q2)同時關斷時,建立電磁閥能量回收回路,將電磁閥的釋放電能存儲在電容中;當兩個開關管(Q1和Q2)同時開啟時,建立電磁閥高壓驅動回路,電容與直流電源串聯,共同驅動電磁閥。鉗位二極管VD1將電容電壓鉗位至直流電源電壓,防止電容電壓過充,并通過鉗位二極管VD1為高頻電磁閥提供續流回路。

2工作模態研究

高頻電磁閥單電源驅動電路具有三種工作模態,分別是:高壓驅動模態、能量回收模態、續流模態。在一個驅動周期內,三種工作模態交替運行。

2.1 高壓驅動模態

如圖2所示,在0—t1時刻,高頻電磁閥單電源驅動電路處于高壓驅動模態,電路運行模態如圖3所示,此時脈沖觸發開關管Q1和開關管Q2 同時導通,開關管Q1、開關管Q2、電容C1、高頻電磁閥及直流電源構成電氣回路,電容和直流電源串聯共同為高頻電磁閥提供驅動電能,電容電壓逐漸下降,高頻電磁閥線圈電流快速上升,高頻電磁閥線圈存儲電能。高頻電磁閥線圈電壓U_OTV為:

U_OTV=U_i+U_C  (1)

式中:U_i為直流電源電壓;U_C為電容兩端電壓。

2.2 能量回收模態

如圖2所示,在t1—t2時刻,高頻電磁閥單電源驅動電路處于能量回收模態,電路運行模態如圖4所示,此時開關管Q1和開關管Q2均關斷,迫使鉗位二極管VD2、電容C1、鉗位二極管VD3、直流電源及高頻電磁閥構成電氣回路,直流電源和高頻電磁閥共同釋放電能為電容充能,高頻電磁閥線圈電流逐漸下降,電容電壓逐漸上升至直流電源電壓。高頻電磁閥線圈電壓U_OTV為:

U_i=U_OTV+U_C  (2)

2.3續流模態

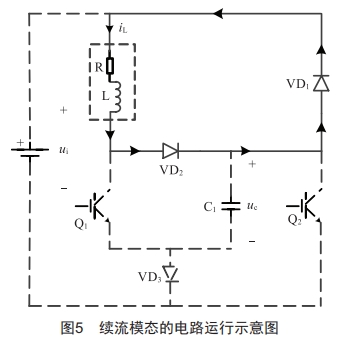

如圖2所示,在t2—t3時刻,高頻電磁閥單電源驅動電路處于續流模態,電路運行模態如圖5所示,此時開關管Q1和開關管Q2均關斷,高頻電磁閥線圈電流繼續逐漸下降。在能量回收模態,電容電壓逐漸上升至直流電源電壓,由于鉗位二極管VD1 的鉗位作用,電容電壓被鉗位至直流電源電壓,停止為電容繼續充電,鉗位二極管VD1為高頻電磁閥線圈提供續流回路。鉗位二極管VD2、鉗位二極管VD1及高頻電磁閥共同構成電氣回路。

3 實驗研究

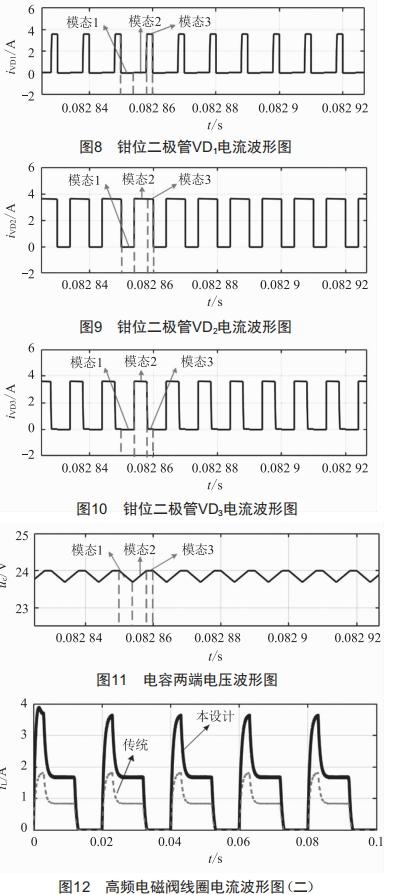

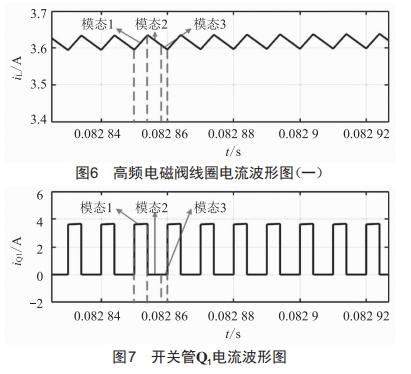

為驗證理論的正確性及方法的可行性，在Matlab/Simulink中搭建模型進行仿真實驗研究。直流電源電壓為24 V,高頻電磁閥等效電阻為5 Ω,等效電感為3mH。采用peak—Hold模式驅動高頻電磁閥,仿真波形如圖6~11所示,圖中模態1為高壓驅動模態,模態2為能量回收模態,模態3為續流模態。高壓驅動模態時高頻電磁閥的初始驅動電壓為48 V,是直流電源電壓的2倍。鉗位二極管VD1將電容電壓鉗位至24V。圖12為高頻電磁閥在0~0.1S時間內的線圈電流波形圖,與傳統驅動電路相比,本設計可以利用單一低壓電源實現高壓電源的驅動效果,并同步實現節能。

4 結論

本設計通過優化控制兩個開關管(Q1和Q2)的通斷,為高頻電磁閥建立高壓驅動回路及能量回收回路,做到了采用低壓電源實現高壓電源的驅動效果。當兩個開關管(Q1和Q2)同時關斷時,建立電磁閥能量回收回路,將電磁閥的釋放電能存儲在電容中;當兩個開關管(Q1和Q2)同時開啟時,建立電磁閥高壓驅動回路,電容與直流電源串聯,共同驅動電磁閥。實驗證明了理論的正確性及方法的可行性。

[參考文獻]

[1] 白思春,李京,褚全紅,等.高壓共軌高速電磁閥自升壓雙電源驅動方法研究[J].車用發動機,2017(3):74-77.

[2] 陳禮勇,劉二喜,郭樹滿,等.基于PSPICE噴油器電磁閥雙電源雙邊驅動電路的設計與優化研究[J].內燃機工程,2015,36(1):81-86.

[3]程靜,努爾買買提.阿布都拉,蘇樂.一種節能電磁閥驅動 電路的設計與實現 [J]. 電子器件,2021,44 (2):352-356.

[4]孫曉,欒盈盈,孫柯,等.高速雙線圈開關電磁閥控制策略研究[J].液壓與氣動,2020(2):175-182.

[5]施穎,潘藝園.溫度對電磁閥驅動影響的計算分析[J].機電信息,2022(20):48-51.
