時序圖

時序圖用于描述對象之間的傳遞消息的時間順序, 即用例中的行為順序。

當執行一個用例時, 時序圖中的每條消息對應了一個類操作或者引起轉換的觸發事件.

在 UML 中, 時序圖表示為一個二維的關系圖。其中, 縱軸是時間軸, 時間延豎線向下延伸，橫軸代表在協作中各個獨立的對象，當對象存在時, 生命線用一條虛線表示, 消息用從一個對象的生命線到另一個對象的生命線的箭頭表示。箭頭以時間的順序在圖中上下排列。

ATM 用戶成功登陸的時序圖

時序圖中的基本概念

對象:

時序圖中對象使用矩形表示, 并且對象名稱下有下劃線. 將對象置于時序圖的頂部說明在交互開始時對象就已經存在了. 如果對象的位置不在頂部, 表示對象是在交互的過程中被創建的.

生命線:

生命線是一條垂直的虛線. 表示時序圖中的對象在一段生命周期內存在. 每個對象底部中心的位置都帶有生命線.

消息:

兩個對象之間的單路通信. 從發送方指向接收方. 在時序圖中很少使用返回消息.

激活:

時序圖可以描述對象的激活和鈍化. 激活表示該對象被占用以完成某個任務. 鈍化指對象處于空閑狀態, 等待消息. 在 UML 中, 對象激活時將對象的生命線拓寬為矩形來表示的. 矩形稱為計劃條或控制期. 對象就是在激活條的頂部被激活的. 對象在完成自己的工作后被鈍化.

對象的創建和銷毀:

在時序圖中, 對象的默認位置是在圖的頂部. 這說明對象在交互開始之前就已經存在了. 如果對象是在交互過程中創建的, 那么就應該將對象放到中間部分. 如果要撤銷一個對象, 在其生命線終止點處放置 “ X” 符號.

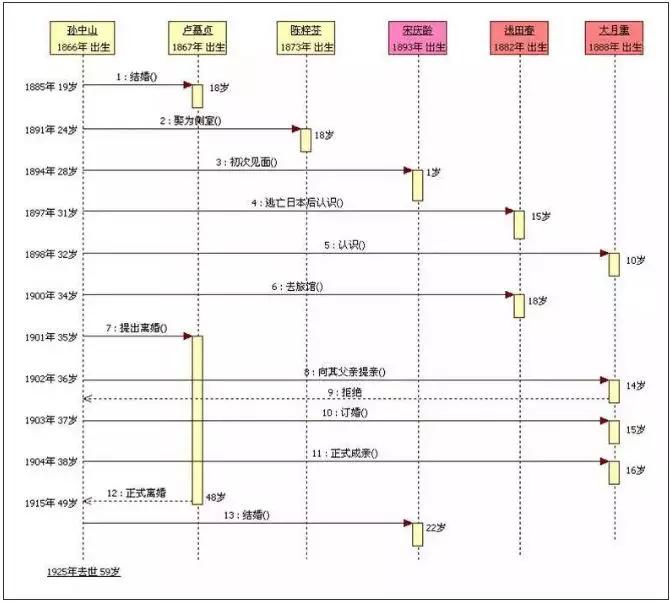

練習：

孫中山的……

活動圖

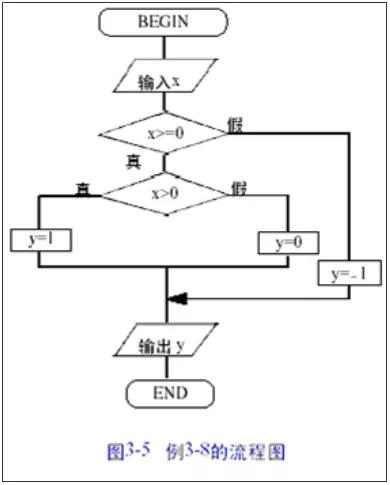

在 UML 中, 活動圖本質上就是流程圖. 它用于描述系統的活動, 判定點和分支等.

活動圖中的基本概念

動作狀態:

原子的, 不可中斷的動作, 并在此動作完成之后向另一個動作轉變. 在 UML 中動作狀態用圓角矩形 表示, 動作狀態所表示的動作寫在圓角矩形內部.

分支與合并:

分支在軟件系統中很常見. 一般用于表示對象類所具有的條件行為. 用一個布爾型表達式的真假來判定動作的流向. 條件行為用分支和合并表達.在活動圖中, 分支用空心小菱形 表示. 分支包括一個入轉換和兩個帶條件的出轉換, 出轉換的條件應該是互斥的, 須保證只有一條出轉換能夠被觸發. 合并包含兩個帶條件的入轉換和一個出轉換。

狀態圖

通過建立對象的生存周期模型來描述對象隨時間變化的動態行為。

狀態圖中的基本概念

狀態:

用圓角矩形表示. 狀態名稱表示狀態的名字, 通常用字符串表示. 一個狀態的名稱在狀態圖所在的上下文中應該是唯一的.

轉換: 用帶箭頭的直線表示. 一端連著源狀態, 一端連著目標狀態。

狀態圖

狀態圖可以展現一個對象擁有的狀態，還可以說明事件如何隨著時間的推移來影響這些狀態。例如：圖書有借閱，在館，報廢等狀態。

概念

下面幾個概念需要掌握：

狀態：狀態是給定類的對象的一組屬性值，這組屬性值對所發生的事件具有相同性質的反應。

轉換：轉換是狀態間的關聯。當一個特定事件發生或者某些條件得到滿足時，一個源狀態下的對象在完成一定的動作后將發生狀態轉變，轉向另一個稱為目標狀態的狀態。一般狀態之間的轉移是由事件觸發的。例如：再館的圖書由于讀者借書事件觸發轉換為借閱狀態。

轉換不但能在兩個狀態之間發生，還可能在單個狀態中發生。

事件：事件表示在某一特定的時間或空間出現的能夠引發狀態改變的運動變化。例如上面的借書就是一個事件。

初始狀態:

每個狀態圖都有一個初始狀態. 此狀態代表狀態圖的起始位置. 初始狀態只能作為轉換的源, 不能作為轉換的目標, 并且在狀態圖中只能有一個. 初始狀態用一個實心圓表示。

終止狀態: 模型元素的最后狀態, 是一個狀態圖的終止點. 終止狀態在一個狀態圖中可以有多個。

協作圖

也叫合作圖，是一種交互圖。

時序圖主要側重于對象間消息傳遞在時間上的先后關系, 而協作圖表達對象間的交互過程及對象間的關聯關系。
