消費者需要為其日常攜帶的各種電子設備提供便攜式、快速且高效的充電器。隨著越來越多的電子產品轉向USB Type-C®充電器，對可用于為任何設備充電的緊湊型電源適配器的需求正在迅速增加。

設計用于PC、電視等的現代消費類USB Type-C移動適配器和電源時面臨的挑戰是保持或提高功率水平，同時減小解決方案尺寸。 TI的低功耗氮化鎵 (GaN )器件以非常常見的拓?fù)浣鉀Q了這一挑戰，同時提供散熱、尺寸和集成優勢。除了近幾十年來GaN等寬帶隙技術的發展之外，各種AC/DC拓?fù)湟踩〉昧诵碌母倪M(jìn)，以提高效率和功能。本文詳細介紹了這些設備在適合這些應用的常見拓?fù)渲械膬?yōu)勢和兼容性，并介紹了一些令人興奮的新拓?fù)洹?

利用有源鉗位反激式(ACF)和非對稱半橋(AHB) 拓?fù)渥畲笙薅鹊靥岣咝屎凸β拭芏?

幾種新開發的半橋拓?fù)溆兄趦?yōu)化效率，同時提供可變輸出電壓能力。圖1中所示的ACF和AHB拓?fù)溆兄谧畲笙薅鹊靥岣逥C/DC級的效率和功率密度。與準諧振(QR)和零電壓開關(ZVS)反激式中使用有損緩沖器鉗位不同，ACF和AHB拓?fù)淇蓪⑿孤┠芰炕厥罩凛敵?，從而進一步提高效率。此外，這兩種拓?fù)淇梢酝耆蛪簜?cè)場效應晶體管 ( FET ) 的電壓尖峰。因此，可以在次級側使用較低電壓的同步整流器FET 。此外，AHB拓?fù)洳恍枰诙€(gè)輸出濾波器，這有助于創建整體成本更低、尺寸更小的解決方案。

LMG3624 集成 GaN FET具有內置“無損”電流感應功能，有助于通過降低損耗進一步提高效率，如圖 2 所示。例如，對于 65W ACF，集成電流感測電路的損耗貢獻小于 10mW，而傳統電流感測方案的損耗約為 170mW。需要電流模式控制的各種拓?fù)?例如 ACF 和 AHB)可以極大地受益于這種顯著的損耗降低，從而進一步提高整體解決方案的效率。

圖1：ACF和AHB拓?fù)?

圖2：內置電流檢測與傳統電流檢測之間的功率損耗比較。

圖騰柱PFC拓?fù)溥m合更高功率設計

在世界許多地方，當功率水平超過70W時，都需要功率因數校正(PFC)級。如果您希望在功率因數校正階段充分利用GaN的功能，您可能會考慮圖3中所示的圖騰柱PFC拓?fù)洹＿@種拓?fù)浣Y(jié)構消除了橋式整流器，從而提高了GaN FET的價值。這是因?yàn)镚aN FET具有零反向恢復損耗的特性。

金屬氧化物半導體場效應晶體管(MOSFET)具有固有的體二極管，該二極管具有較大的反向恢復電荷，使得MOSFET在此拓?fù)渲袔缀鯚o法使用。碳化硅(SiC)在反向恢復電荷方面僅提供很小的改進。另一方面，LMG3624具有可調節的轉換速率，可幫助系統在電磁干擾(EMI)和效率之間找到適當?shù)钠胶狻?

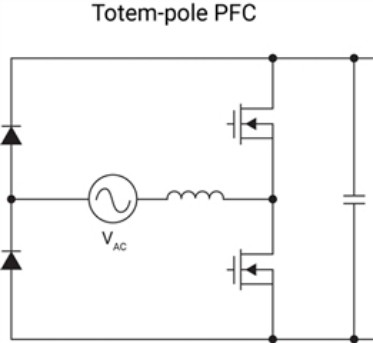

圖3：圖騰柱PFC拓?fù)?

用于QR、ZVS、LLC和升壓PFC拓?fù)涞牡凸β蔊aN

雖然新的拓?fù)洳粩嘤楷F(xiàn)，但在傳統拓?fù)渲胁捎眉蒅aN仍然具有明顯的優勢。在QR反激式、ZVS反激式和傳統升壓PFC中引入GaN已變得司空見慣。只需用GaN FET替換一個開關FET即可提高效率和開關頻率能力(主要是由于 GaN 的輸入電容較低并減少了關斷損耗)。此外，LMG3624 GaN FET還具有低靜態電流的特點，進一步降低了待機模式下的功耗。QR、ZVS和升壓PFC拓?fù)湟彩芤嬗贚MG3624的集成無損電流檢測電路。

LLC諧振轉換器拓?fù)湟汛嬖跀?shù)十年，LLC 在 USB Type-C 輸出電壓不占主導地位的固定輸出電壓應用中很常見，例如筆記本電腦適配器和電視電源。與大多數半橋DC/DC拓?fù)湎啾?，這種LLC拓?fù)溥€實現了同類最佳的變壓器效率。

概括

對更小、更高效的交流/直流解決方案的需求持續增長，消費者尋求更小、更易于攜帶的適配器。在工業應用中，由于GPU(圖形處理單元)需要更多功率，因此PC需要高效電源(PSU) 。高端平板電視還需要更薄的PSU 。 LMG3624提供的功能和優勢可以集成到本文中介紹的任何拓?fù)渲校詭椭鷿M足這些應用的要求。
