下圖顯示了不同接地平面切口寬度的模擬 E‐Field 圖以及原始 PCB 設計。這些 E‐Field 圖用于確認結構設計正確并發現任何問題區域。例如，在具有較小寬度的第 2 層接地平面切口的模擬中，可以看到共面跡線的 E‐Field 與第 2 層接地平面強烈耦合，從而降低了跡線的阻抗。

每種配置將呈現兩個圖。E‐場強圖顯示電介質（FR4、阻焊層和走線上方的空氣）中 E‐場的圖表，顏色編碼以指示場強。矢量圖以矢量格式顯示 E‐場。這也是顏色編碼以反映場強。

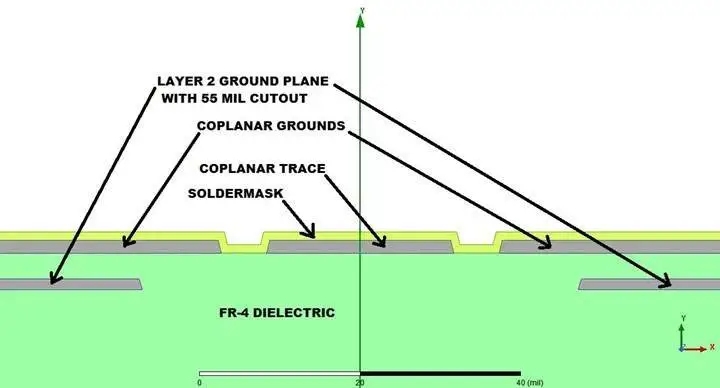

下圖顯示了在 Ansoft Q2D 中建模的 GCPW，其中標出了組成結構。查看 E‐field 圖時，使用此圖來確定方向。第 3 層的返回接地平面未顯示在該圖中，也未顯示在 E‐field 圖中。

在 Ansoft Q2D 中建模的 GCPW

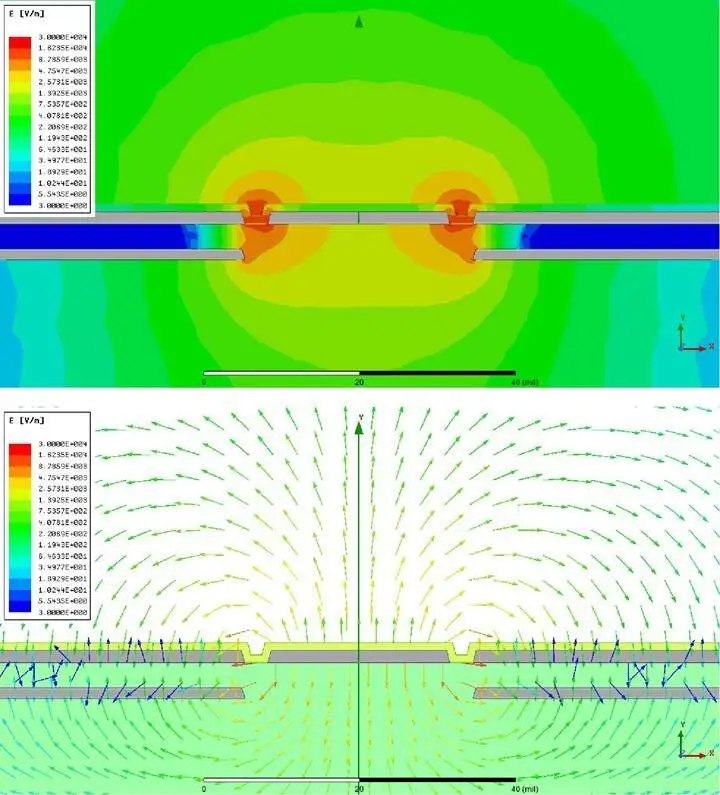

原始設計：3 mil 共面間隙，30 mil 第 2 層接地平面間隙：下圖顯示了原始設計中的 E‐Field，共面間隙為 3‐mil，第 2 層接地平面間隙為 30‐mil。共面走線與第 2 層接地平面之間的耦合非常強。這種強耦合加上太小的共面間隙導致模擬的共面阻抗為 36.5 歐姆。

原始設計：3 mil 共面間隙，30 mil 第 2 層接地平面間隙

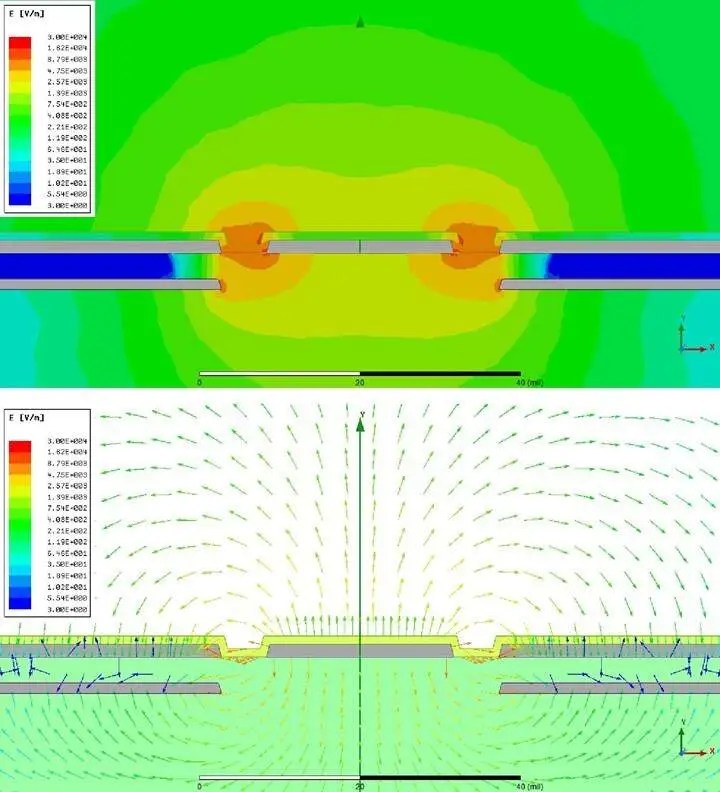

錯誤設計：5.7 mil 共面間隙，35 mil 第 2 層接地平面間隙：下圖顯示了阻抗優化的 5.7 mil 共面間隙設計的 E‐Field，但第 2 層接地平面的間隙寬度為 35 mil。這說明了（相對常見的）情況，即設計人員使用正確的共面間隙，但錯誤地將第 2 層接地間隙實現為與總共面接地間隙（35 mil）相同的寬度。如我們所見，從共面走線到第 2 層接地平面的耦合相當強，這導致模擬的共面阻抗為 46.5 歐姆。

錯誤設計：5.7 mil 共面間隙，35 mil 第 2 層接地平面間隙

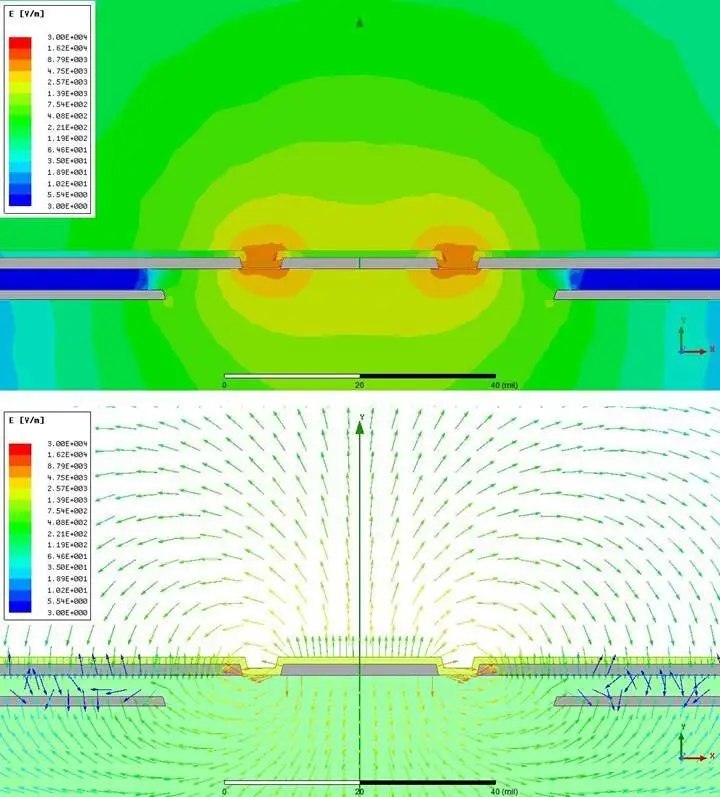

優化設計：5.7 mil 共面間隙，58 mil 第 2 層接地平面間隙：下圖顯示了阻抗優化的 5.7 mil 共面間隙和第 2 層接地平面中 58 mil 寬間隙的設計的 E‐Field。L2 接地平面間隙優化掃描顯示，第 2 層接地平面中大于 58 mil 的間隙不會顯著影響阻抗；因此，接地平面切口設置為 58 mil。

在這種配置中，與第 2 層接地平面的耦合很小，模擬阻抗為 49.9 歐姆。

優化設計：5.7 mil 共面間隙，58 mil 第 2 層接地平面間隙

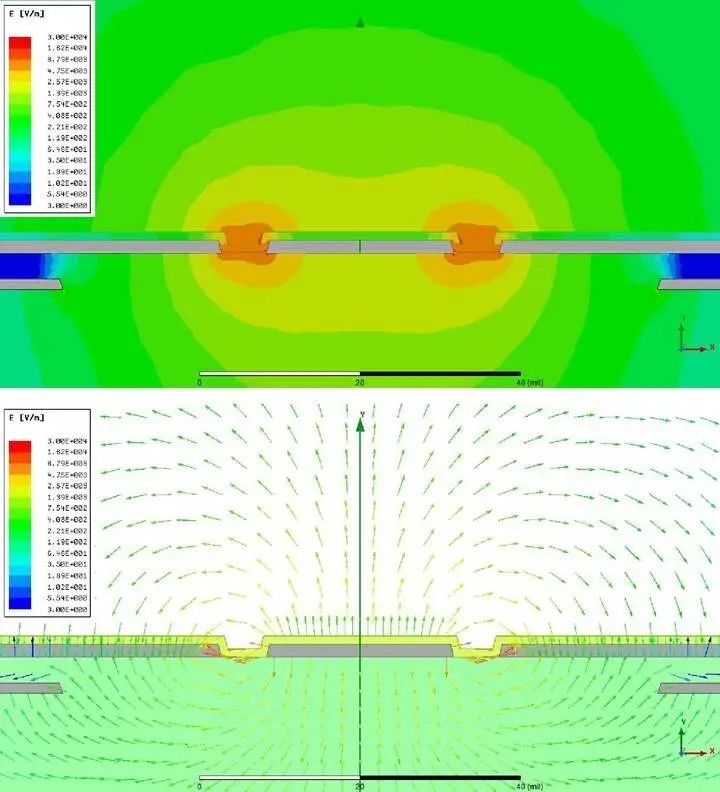

大接地平面切口：5.7 mil 共面間隙，75 mil 第 2 層接地平面間隙：下圖顯示了具有阻抗優化的 5.7‐mil 共面間隙和第 2 層接地平面中 75‐mil 寬間隙的設計的 E‐Field。該圖顯示，如果第 2 層接地平面間隙加寬超過 58 mil，L2 接地平面耦合不會顯著減少。但這種寬接地平面間隙可能會干擾 PCB 上的其他布線。

在這種配置中，與第 2 層接地平面的耦合非常低，模擬阻抗為 50.0 歐姆。

大型接地平面切口：5.7 mil 共面間隙，75 mil 第 2 層接地平面間隙

結論

免費阻抗計算工具通常功能有限。它們可能允許您或不允許您對凹蝕或阻焊層進行建模，并且它們通常不適合對多層幾何結構中各層之間的場相互作用進行建模。

對于多層堆疊上的某些接地共面配置，共面接地參考平面可能是共面跡線下方的兩個或更多個 PCB 層。這需要在位于接地平面參考層上方的那些層上的共面跡線下方設置一個銅禁區。試圖直觀地估計該銅禁區的最佳尺寸充其量是困難的。低估禁區的尺寸可能會導致不可預見的電磁場相互作用，而高估禁區的尺寸可能會導致 PCB 設計上寶貴的布線面積不必要地?fù)p失。

一些設計人員使用眾多可用的傳輸線工具之一來使其走線的阻抗“足夠接近”，然后他們依靠他們的工廠使用商業阻抗計算器（例如 Polar）來計算正確的幾何形狀并在蝕刻電路板時撥入阻抗。不幸的是，這種方法無法捕捉 PCB 結構之間無意耦合的問題，因?yàn)楣S不使用 PCB 上的實際走線來測量電路板制造過程中的阻抗。相反，工廠使用蝕刻有設計人員的走線幾何形狀的測試試樣。這些測試試樣不會復制 PCB 設計上發生的與附近結構的無意耦合。因此，工廠將無法補償這些相互作用，并且電路板上的 PCB 走線的阻抗將不正確，即使測試試樣具有正確的阻抗。

如果您正在設計接地共面波導到您的電路板上，那么您會希望第一次就做好。大多數 Wi-Fi 和藍牙設計在電路板啟動時似乎工作正常，即使天線饋線嚴重不匹配。但是，在您已經宣布勝利之后，糟糕的設計幾乎總會在范圍測試或數據完整性測試中顯現出來。
