隨著高速模擬數字轉換器(ADCS)的采樣率的提高,ADC輸出數據中的編碼錯誤(也被稱為閃爍碼)也隨之增加。代碼錯誤定義為ADC輸出代碼中超過定義閾值的錯誤。閾值通常被定義為一個誤差超過ADC噪聲的預期幅值,從而在噪音存在的情況下可以很容易地識別該誤差的水平。

解釋錯誤閾值定義的另一種方法是,考慮到ADC假定的高斯分布噪聲,誤差幅值的發生概率超過該幅值的預期概率。 Fig. 1 顯示在ADC輸出示例中發現的示例代碼錯誤。當與理想正弦波相匹配時,錯誤的樣本明顯可見,遠遠超過圖中其他樣本的噪聲。

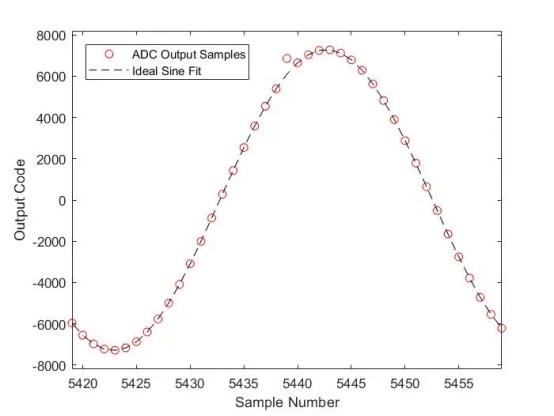

1:帶有代碼錯誤的ADC輸出的示例。

ADC的代碼錯誤率(CER),有時也被稱為單詞錯誤率(WE)或元穩定性錯誤率,定義為每個樣本的平均錯誤數,并通過計算連續錯誤之間的樣本平均數來衡量。它通常被定義為一個數量級,例如10 –12 錯誤/樣本。因此,誤差之間的平均時間取決于轉換器的采樣率。只有當ADC以測量CER的抽樣率運行時,所測量的CER才是準確的。一般而言,降低抽樣率可以按數量級提高核證的排減量。

讓我們看看代碼錯誤從哪里來,看看為什么抽樣率是一個主要因素。

怎么讓ADC快速測量?

一個多步驟的ADC架構,如管道式ADC或連續逼近寄存器(SAR)ADC,分階段將采樣電壓轉換為數字位,每一個連續階段依賴于前一階段的結果?？紤]基本的管道高速ADC,如 Fig. 2 .這個簡化的ADC顯示兩個轉換階段,其中每個連續階段產生一個數字代碼,更精確地估計輸入信號。

本署的運作情況如下:

·

第一級采樣輸入電壓,并粗化地轉換模擬輸入信號到數字代碼使用第一級ADC。在此階段的閃存ADC通過比較采樣電壓與從ADC的主要參考電壓(V REF ),使用高速比較器。閃電比較器的輸出是一個溫度編碼的數字樣本,代表輸入電壓。

·

·

然后將轉換后的溫度計代碼直接發送到第一階段的發援會。這個發援會輸出模擬電壓,這對應于粗轉換的樣品。

·

·

從原始輸入電壓中減去第一級發壓器的輸出,產生量化誤差電壓或殘余電壓(V important )。然后,將殘余物放大并在第二階段重新組裝(管道)。

·

·

第二階段ADC量化為V important 獲得一個更精確的(高分辨率)原始模擬輸入電壓的估計。

·

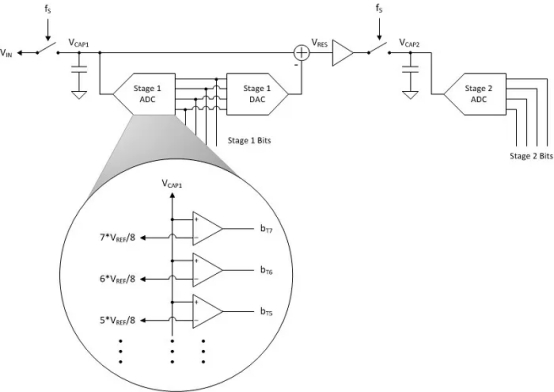

2:管道閃存ADC體系結構框圖的例子。

創建過程引入了一個高速決策循環。在一個采樣時鐘周期內,采樣電壓必須由第一級ADC轉換成數字代碼。數字碼必須從第一級發援會輸出,減去最初輸入電壓,再由第二級重接。高速決策環路引入了代碼錯誤,因為閃存ADC中的比較器具有一個沉降時間,這是采樣電壓和V之間差的函數。

更簡單地說,當輸入電壓時,比較器需要更長的時間來確定接近參考電壓比較。從理論上講,如果距離比較器的參考電壓很小,比較器永遠不會穩定,因為它將在線性區域運行。

噪音將阻止實際發生這種情況,但如果比較器需要太長的時間才能確定,那么第一級的發相會可能使用不正確的數字代碼來輸出量子模擬電壓。結果是一個 這與第一階段ADC的實際數字輸出代碼不匹配。第二階段ADC然后轉換錯誤的電壓會導致代碼錯誤。

現在您應該有足夠的細節,能夠得出一些影響CER的結論。核證的排減量顯然取決于抽樣率。更快的采樣率減少了決策循環做出決策的時間。作出決定的時間較短,導致比較國未能及時結算的可能性呈指數增長。
