一、肖特基二極管保護電路的設計原理

肖特基二極管保護電路的設計原理主要基于限制電壓、電流或功率的過度增加，以確保肖特基二極管工作在安全范圍內。常見的保護電路包括以下幾種類型：

1. 穩壓二極管保護

穩壓二極管是一種具有穩定工作電壓范圍的二極管，當輸入電壓超過其額定電壓時，穩壓二極管會開始導通并吸收多余的電流，從而限制電壓的進一步升高。在肖特基二極管保護電路中，穩壓二極管常被用作保護元件。當電路中出現過電壓時，穩壓二極管會迅速導通，將過電壓鉗制在其額定電壓附近，從而保護肖特基二極管免受損壞。

2. 電壓限制器保護

電壓限制器是一種能夠限制電壓在安全范圍內的電路元件或模塊。在肖特基二極管保護電路中，電壓限制器可以實時監測電路中的電壓變化，一旦電壓超過設定值，就會啟動保護機制，將電壓限制在安全范圍內。這樣不僅可以保護肖特基二極管免受過電壓的損害，還可以防止其他電路元件因過電壓而損壞。

3. 熔斷器保護

熔斷器是一種在電流過大時自動斷開電路的保護元件。在肖特基二極管保護電路中，熔斷器可以串聯在電路中，當電路中出現過電流時，熔斷器會迅速熔斷并切斷電路，從而保護肖特基二極管免受過電流的損害。熔斷器具有響應速度快、可靠性高的特點，是保護電路中不可或缺的一部分。

二、肖特基二極管電路保護的兩種形式

肖特基二極管電路保護主要有兩種形式：過壓保護和過流保護。選擇適當?shù)碾娐繁Ｗo器件是實現高效、可靠電路保護設計的關鍵，涉及到電路保護器件的選型，我們就必須要知道各電路保護器件的作用。在選擇電路保護器件的時候我們要知道保護電路不應干擾受保護電路的正常行為，此外，其還必須防止任何電壓瞬態造成整個系統的重復性或非重復性的不穩定行為?！　?、根據單向?qū)щ娞匦裕乐狗聪螂妷航尤耄ǚ聪螂娏鹘咏鼮?，相當于開路）　　2、根據導通電壓0.7V左右，可用于嵌位，超過二極管兩端0.7V的電壓被限制到0.7V（即對二極管兩端的電勢差最大值進行了限定）

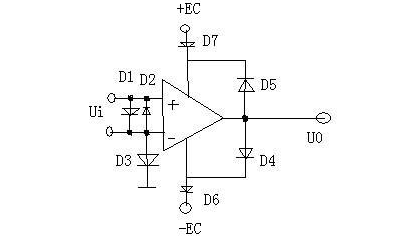

肖特基二極管的保護原理就是利用二極管的單向?qū)ㄌ匦院凸軌航抵挥?.7V的特性來完成的。具體的保護根據圖中二極管的接法來說明它的幾種保護方式。說明：方便起見只是說二極管保護方式，不說這電路的其他。

D1，D2保護運放的UI輸入不會大于0.7V電壓，而由于UI過高而損壞運放?！　3保護運放的反相輸入電壓鉗位在0.7V；　　D4保護運放輸出電壓被鉗位在-EC+0.7V的電位上。也就是說輸出電壓被保護在-EC電位上，不會受其他電路電壓的沖擊而損壞輸出?！　⊥鞤5保護輸出電壓被鉗位在+EC+0.7V的電位上?！　6，D7二極管則是防反接保護，電源電壓只有連接正確，電路才會得電正常工作。反接時由于二極管的單向?qū)ㄌ匦远粫须妷杭拥诫娐范鴵p壞電路元件?！　∵@個電路只是說明二極管在電路中的幾種的保護方式，具體電路功能不討論，也不討論電路能否正常工作。
