0引言

設備振動是動車組運行過程中的一個重要因素,它可能對繼電器的可靠性產生直接或間接的影響^[1]。動車組設備振動主要來源于列車行駛時的軌道不平順、車輛的自身振動以及各種外界環境因素的作用。

繼電器的失效可能導致動車組中控制和保護功能的失效,進而對列車的運行安全性和可靠性產生嚴重影響。本文以摩爾斯.史密特(Mors Smitt)過流保護繼電器為對象,結合實際案例,深入研究動車組設備振動對繼電器可靠性的影響。

1動車組設備振動特性

動車組設備振動特性是指動車組設備在運行過程中產生的振動的一系列特點和參數,受到諸多因素的影響,例如輪對、車體彈性變形、車輛加速度等。重點分析以下幾種振動。

1.1 縱向振動

列車在運行過程中存在著頻繁的加速和剎車振動。縱向振動頻率主要由列車重量和坡度決定或制動力導致的振動。

1.2 橫向振動

橫向振動又稱側傾振動,是指列車在運行過程中由于曲線半徑、鐵軌轉角或運行速度等導致的側向振動。列車的側向振動幅度不宜過大,因為橫向荷載會對鐵軌和車輛構件造成磨損。

1.3 垂向振動

垂向振動是指列車在運行過程中由鐵軌高低不平或車輛輪對偏差導致的上下振動。垂向振動頻率主要受車體質量和懸掛系統剛度影響。

了解動車組設備振動的特性 對于分析振動對繼電器可靠性的影響具有重要意義。

2 故障案例

2023年3月至6月,CRH1E型動車組在運行中經常發生網側過電流檢測電路故障導致受電弓 自動降下。

2.1控制原理/機械安裝結構

2.1.1CRH1E型動車組網側過電流檢測電路故障控制邏輯介紹

過流檢測繼電器監控來自車頂電流互感器的電流,當出現過流時繼電器動作,斷開緊急切斷繼電器的供電使其觸點斷開給數字輸入輸出單元(MIO模塊)的“無過流”信號變?yōu)?,當故障車廂的受電弓處于升弓狀態,報“網側過電流緊急降弓”;當故障車廂的受電弓處于降弓狀態,則報“網側過電流檢測電路故障”。

2.1.2Mors Smitt過流保護繼電器簡介

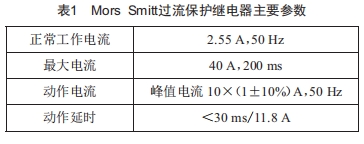

Mors Smitt過流保護繼電器是一種常見的用于電路保護的繼電器。它主要用于監測電路中的過流情況,并在過流超過設定值時觸發動作,切斷電路以保護電氣設備的安全運行。在動車組中,Mors Smitt 過流保護繼電器起到了重要的作用,能夠及時檢測電路中的異常情況,避免因過流引起的設備損壞和事故發生。過流保護繼電器主要參數如表1所示。

2.1.3過流保護繼電器安裝位置

保護繼電器安裝在走廊旁邊的配電柜內,旁邊為客運備品柜(包含行李架)。

2.2運行中捕捉的振動情況

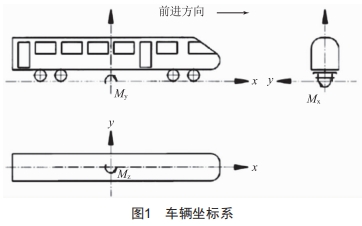

在故障排查的過程中敲擊過流保護繼電器,繼電器常閉觸點斷開,更換上新的繼電器后進行敲擊試驗也存在常閉觸點斷開的現象。為了排查振動對繼電器觸點工作的影響,在過流繼電器上安裝加速度傳感器,檢測橫向、垂向和縱向的振動情況^[3],如圖1所示。

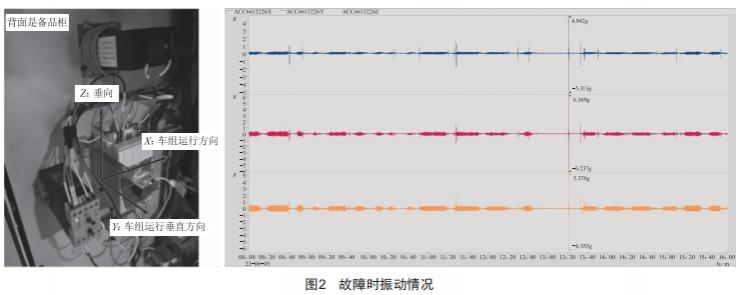

檢測故障時間段:過流保護繼電器振動X方向5.3g、Y方向6.3g、Z方向6.3g;其他時間段的振動均小于2g,如圖2所示。

2.3 敲擊振動測試

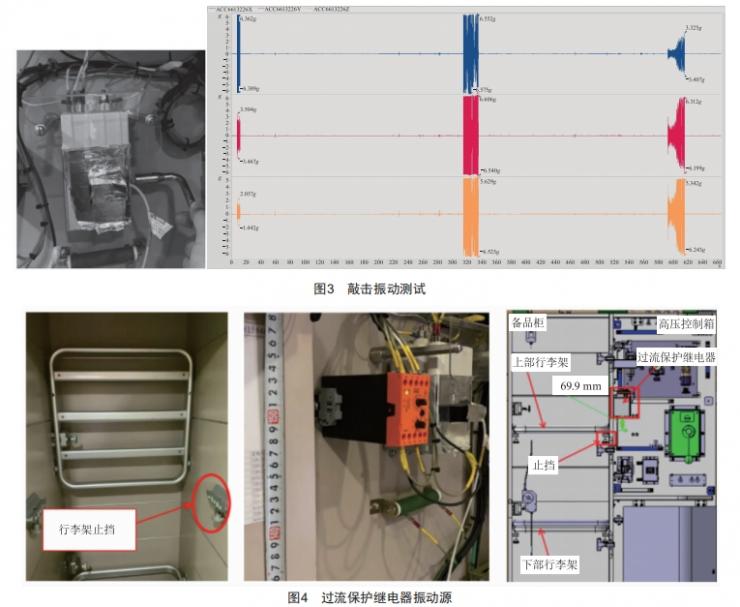

在02車對過流保護繼電器進行敲擊振動測試,測試能使其常閉觸點斷開的最小振動值,在X、Y、Z三個方向分別逐漸增加敲擊力度,X方向或者Y方向當振動值大于6g后,過流保護繼電器觸點斷開,Z方向即繼電器安裝的垂直方向敲擊未出現故障。試驗的數值與故障時的數值相符,如圖3所示。

以上數據表明,過流保護繼電器受振動導致觸點斷開。

2.4振動源的查找

檢查高壓控制柜隔壁的客運備品柜,備品柜上部行李架放下后,左右側柜板各裝有一個止擋,用于支撐行李架,其中右側止擋固定的柜板與高壓控制箱共用,過流保護繼電器與止擋安裝“背靠背”的關系,相對位置高低差約7 cm,水平位置重合,如圖4所示。

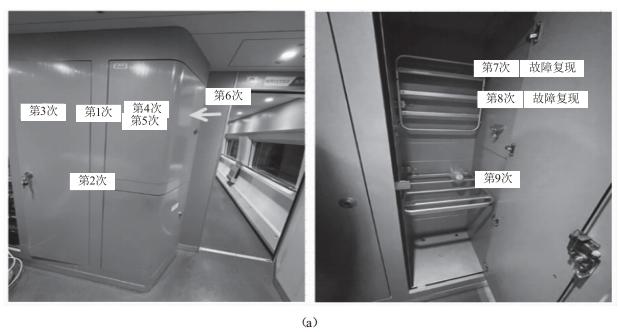

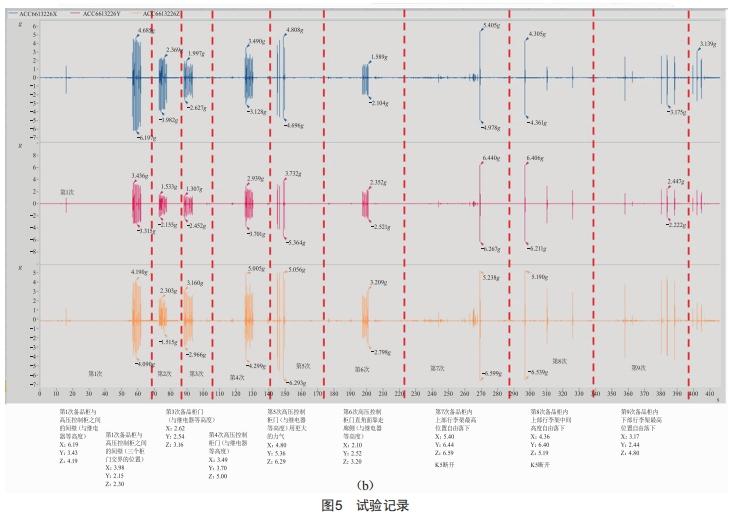

分別對高壓控制柜周邊9個位置進行振動試驗,來排查不同位置的振動對過流保護繼電器的影響。在第七次、第八次用手抬起行李架后讓其自由落下,行李架碰撞到止擋后產生撞擊聲,此時振動測試儀檢測到的振動數據在Y方向最大值有6.44g,過流保護繼電器觸點斷開,其他位置的振動未復現故障,如圖5所示。

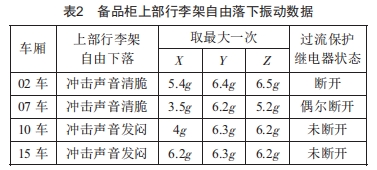

檢查02車備品柜上方行李架,用手抬起到上方最大位置其阻尼感較輕,如不用定位固定,輕微晃動很容易自由落下與止擋碰撞。對比檢查了其他的高壓控制箱和備品柜,發現07、10、15車的行李架對比02車,在最高位有較明顯的阻尼,且自由下落對止擋的沖擊程度也不相同。分別在02、07、10、15車試驗,結果見表2。試驗結果表明,行李架的阻尼失效的情況下,可造成過流保護繼電器失效。

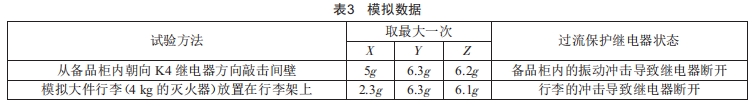

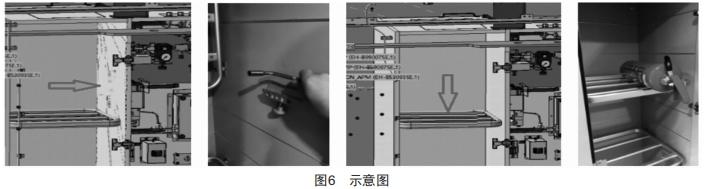

模擬從備品柜內朝向過流保護繼電器方向敲擊間壁,和在行李架放平的狀態下放入大件行李的沖擊,示意圖如圖6所示,結果如表3所示。

以上數據表明,備品柜上方行李架自由落下與止擋碰撞導致過流保護繼電器觸點斷開,從而報出網側過電流檢測電路故障。

2.5整改措施

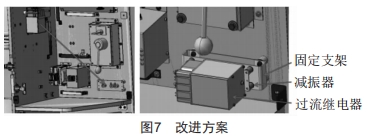

過流保護繼電器在運行途中受到備品柜的上方行李架自由落下與止擋碰撞,在較大振幅的振動條件下,出現誤動作的現象,鑒于行李架為旅客存放行李的地方,無法避免外界因素導致對繼電器的沖擊。為了避免這種工況將繼電器移走(圖7),以免沖擊帶來的影響。

3總結

本文從實際案例出發,通過模擬驗證發現垂向加速度對繼電器的影響最大。因此,在動車組的設計和運營過程中,應該充分考慮動車組垂向減速度對設備振動的影響,并建議如下:

1)進一步研究動車組設備振動對繼電器可靠性的影響機理。通過深入理解振動對繼電器內部元件的影響機制,可以更好地設計和改進繼電器的結構,提高其抗振能力。

2)開展更多實驗和測試,探究不同振動參數對繼電器可靠性的影響程度。通過對不同振動參數進行系統的測試和分析,可以建立起振動參數與繼電器可靠性之間的定量關系,為繼電器的設計和選型提供科學依據。

3)研究繼電器的故障診斷和預測方法。通過對繼電器故障模式和特征的研究,可以開發出有效的故障診斷和預測方法,提前發現和解決繼電器的故障問題,提高動車組的可靠性和安全性^[4]。

4)探索新型繼電器的應用。隨著科技的不斷發展,新型繼電器的應用前景廣闊。
