一、NPN形三極管和PNP型三極管有何區別

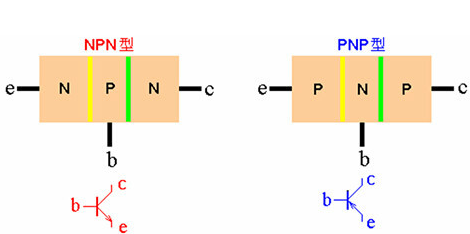

1、NPN型三極管的定義

NPN型三極管是指由兩塊N型半導體中間夾著一塊P型半導體所組成的三極管；也稱為晶體三極管，可以說它是電子電路中最重要的器件。三極管是電子電路中最重要的器件，它最主要的功能是電流放大和開關作用，它可以把微弱的電信號變成一定強度的信號，當然這種轉換仍然遵循能量守恒，它只是把電源的能量轉換成信號的能量。

2、PNP型三極管的定義

PNP型三極管，是由2塊P型半導體中間夾著1塊N型半導體所組成的三極管，所以稱為PNP型三極管。也可以描述成，電流從發射極E流入的三極管。

3、NPN型三極管和PNP型三極管的使用區別

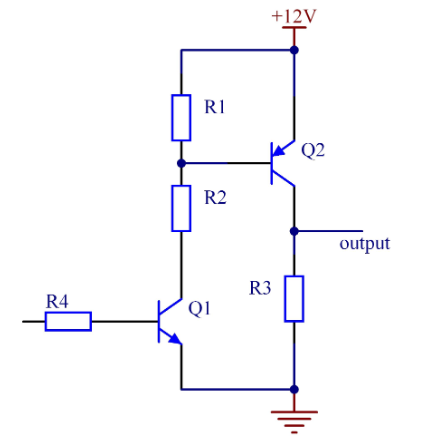

PN三極管可以用低壓控制高壓，而且是基極上電導通(電壓高于發射極一定范圍)，電源是接在集電極這邊，推薦最好控制設備的負極，也就是發射極接地(這樣做主要使得容易導通，但是也有發射極接負載來控制負載的正極的電路)。

PNP三極管不能用低壓控制高壓，而且是基極拉低導通(電壓低于發射極一定范圍)，電源是接在發射極這邊，推薦最好控制設備的正極，也就是發射極直接接電源，集電極通過負載。

二、NPN型三極管電流電壓計算實戰

（一）準備電路

負反饋電路基礎知識：

從輸入端的接入電路的方式可以把負反饋電路分為電壓負反饋和電流負反饋，最簡單的區分方法是：

在輸出端

若輸出端的反饋取樣點跟輸出在同一點的話就是電壓反饋；

不在同一點的話就是電流反饋。

在輸入端：

如果反饋信號和輸入信號接在同一輸入端的話就是以電流的形式參與計算，是電流負反饋，

如果反饋信號和輸入信號接在放大電路的不同端子上的話，那么就是以電壓形式參與運算，是電壓負反饋。

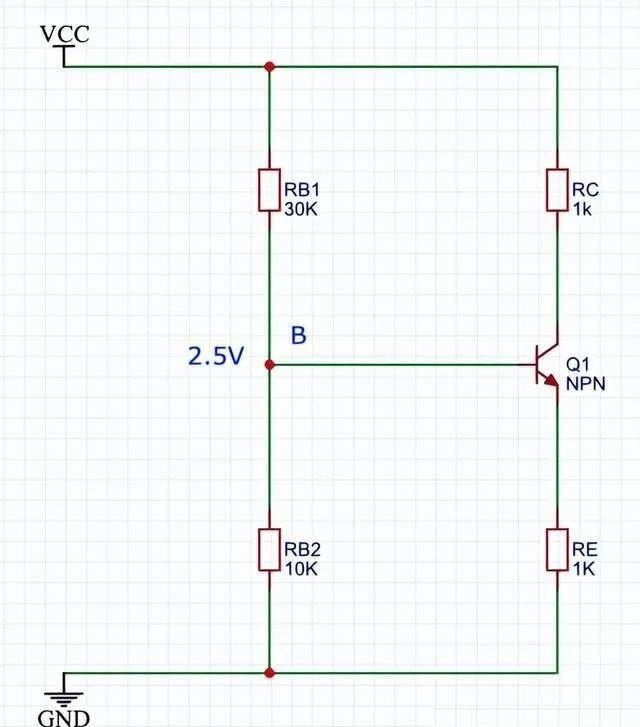

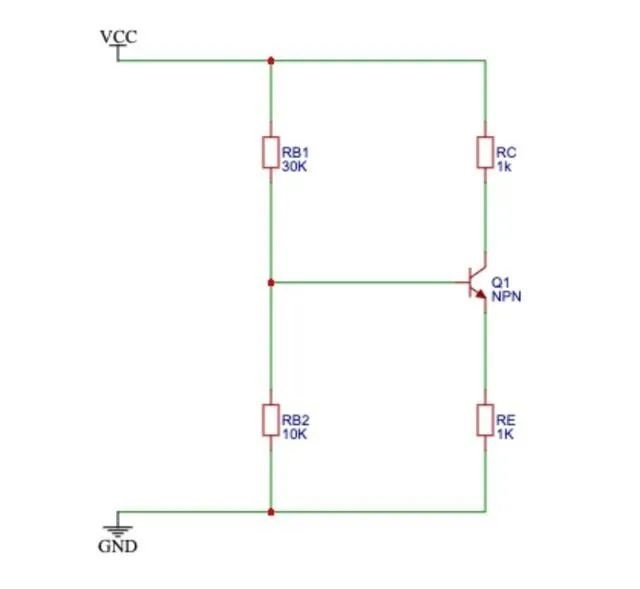

電流負反饋偏置電路具有良好的溫度穩定性，選擇好合適的偏置電阻阻值，設計好直流工作點，就可以讓放大電路穩定可靠的工作。本文分析串聯式電流負反饋靜態電壓分析，準備如下NPN型三極管電路。

（二）計算過程

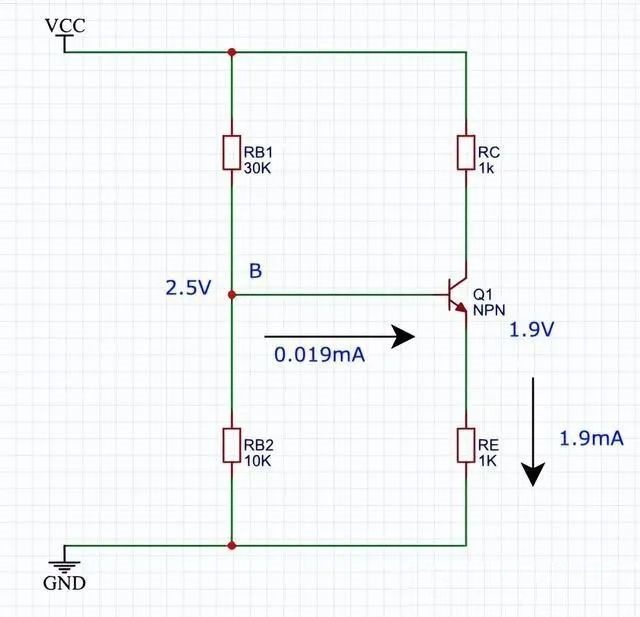

1. 計算B極電壓

B極電流要遠小于Rb1-Rb2通路的電流，假設I_b<

如果計算B-E結電流，則V_B略小于2.5V。

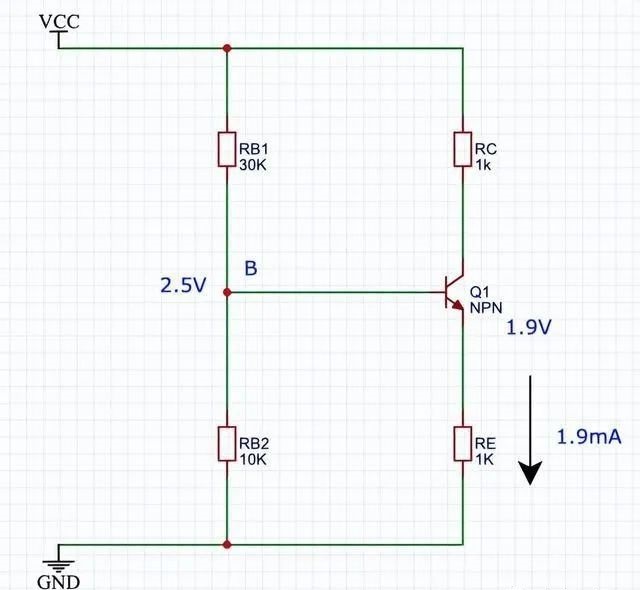

2. 計算E極電流

B-E壓降約0.6V，得：

3. 計算B極電流

需要知道三極管的放大倍數，這里假設三極管的放大倍數是100。

4. 計算C極電流

5. 計算C極電壓

類似方式，如果給出了各點電流要求，也可以計算所需要的各個電阻阻值。
