0引言

電梯的安全保護控制系統包括限速器、安全鉗及緩沖器,它們協同工作,能夠確保乘客人身安全及載重物免遭意外損壞。如果由于某些特殊的原因?qū)е罗I廂出現過載、失控或者掉落的危險,限速器和安全鉗將會及時響應,從而避免乘客及載重物受到傷害^[1—3]。

1 限速器—安全鉗聯動機構的工作原理

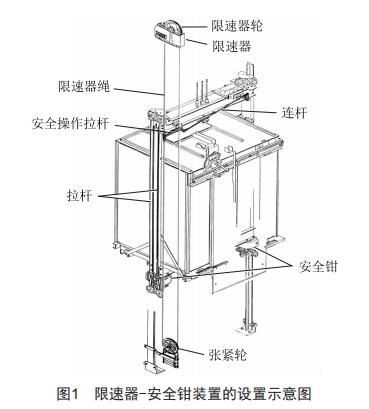

限速器和安全鉗裝置包括限速器、安全鉗、限速器鋼絲繩和張緊輪等部分,結構如圖1所示。

限速器—安全鉗聯動的工作原理:當電梯的運行速度超過預定值時,限速器觸發固定住限速器鋼絲繩,隨著轎廂的超速下行,限速器鋼絲繩拉起安全鉗的提拉桿裝置,從而觸發安全鉗,至此限速器的工作完成^[4—6]。電梯持續下行,因安全鉗楔塊接觸導軌工作面,電梯的運行將不斷使摩擦件與導軌的間隙減小,最終將電梯制停。并且在提拉桿的動作過程中通過杠桿上的凸輪或打板,使電氣安全裝置動作,切斷電氣安全回路使電機停止運行^[7—9]。

2 限速器—安全鉗系統的檢驗檢測

2.1 限速器的有效觸發

當電梯運行速度超過預定值時(通過限速器動作速度校驗,確認限速器的動作速度在要求范圍內),限速器通過擺錘或者離心式結構使棘爪進入繩輪的止停爪內,從而使限速器停止運轉并固定住限速器鋼絲繩,隨著電梯的持續運行,限速器鋼絲繩拉動安全鉗提拉裝置,從而觸發安全鉗制動轎廂^[10]。在檢驗過程中,人為動作使得棘爪卡入停止爪,確認限速器能否有效觸發。

常見的觸發失效形式有:1)擺錘或者離心式結構動作后,無法使棘爪進入繩輪的止停爪內;2)限速器鋼絲繩的拉力不足,無法觸發安全鉗動作從而剎停轎廂。

2.2 限速器—安全鉗聯動試驗的檢驗方法

電梯按相應載荷承載,在適當位置處,人為按操作說明觸發限速器。電梯繼續下行,電氣安全開關斷開,使電梯停止運行^[11]。短接電氣安全開關,控制電梯繼續檢修下行,限速器繩拉動安全鉗提拉裝置,此時安全鉗裝置的電氣安全開關應先動作使電梯停止運行。然后再將安全鉗裝置的電氣安全開關也短接后,再點動控制電梯下行,此時檢驗員觀察到曳引鋼絲繩與曳引輪打滑(或者電動機堵轉),說明限速器—安全鉗聯動試驗有效^[12]。若該電梯只配置緊急電動功能,在限速器—安全鉗聯動試驗之后,分別將限速器、安全鉗電氣開關逐一短接,機房控制柜切換至正常模式,由維保人員在轎頂以檢修模式向下運行,若轎廂不能運行,說明限速器、安全鉗電氣開關分別有效。

無機房電梯的限速器—安全鉗聯動試驗判斷方法:當安全鉗動作后,打開轎廂所在位置的層門,在轎廂相應位置作上標記,關閉層門,操作電梯下行按鈕,讓轎廂下行,再打開轎廂所在位置的層門觀察所作的標記,查看轎廂是否發生移動,如果沒有發生移動,則說明聯動試驗動作可靠。

3 失效案例分析

3.1 限速器觸發后無法有效制動

3.1.1設備存在的主要缺陷描述

檢驗人員在對該新裝電梯進行綜合查驗, 以125%額定載荷進行轎廂限速器—安全鉗聯動試驗時,出現限速器動作后,檢修下行限速器鋼絲繩打滑,轎廂仍繼續向下運行,限速器—安全鉗聯動試驗失效。

3.1.2原因分析

根據現象,分析可能造成的原因:1)限速器未能提供足夠的提拉力,如限速器壓塊未壓緊鋼絲繩或鋼絲繩與限速器輪槽的摩擦力不足,產生打滑;2)安全鉗提拉機構有問題,限速器動作后無法提拉安全鉗動作;3)安全鉗動作后不能提供足夠的制動力制停轎廂^[10—12]。

經過觀察和調節,聯動時限速器鋼絲繩仍然打滑,所以初步排除了限速器的原因,繼續排查安全鉗。

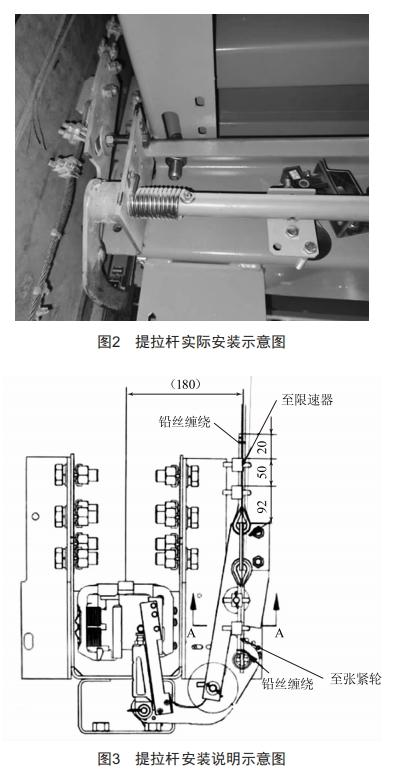

該電梯為上提拉式安全鉗提拉機構,但發現與常見結構有所不同,通常提拉桿為對稱型;而該電梯提拉桿為類似菜刀的非對稱結構,如圖2所示;查閱該電梯安裝說明書,安全鉗提拉桿為降本結構, 如圖3所示,其“刀身”開有斜槽,“刀把”與安全鉗楔 塊的拉桿聯動;限速器鋼絲繩固定于“刀頭”之上。比對現場實物圖2與安裝圖紙圖3,發現該提拉桿安裝位置與要求相反,可以判定這是造成安全鉗聯動失效的根本原因。

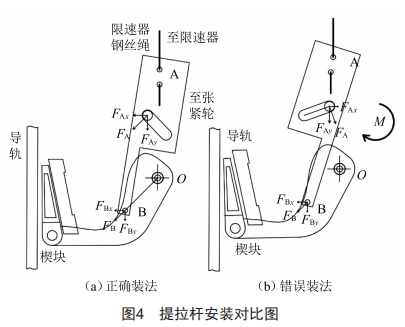

失效分析:該結構正確裝法如圖4(a)所示,錯誤裝法如圖4(b)所示。

1)圖4(a)安裝制造設計的尺寸,能保證限速器拉桿A、楔塊拉桿B、摩擦件楔塊與導軌其他部件準確的位置關系,確保楔塊與導軌距離滿足鉗剎要求,產生制動力。而圖4(b)將A反裝,造成機構尺寸改變,摩擦楔塊與夾緊部件和導軌間隙變化,不滿足設計尺寸要求。

2)對其受力分析,A在開槽處受支點作用力F_A分解水平方向F_Ax和豎直方向F_Ay,在鉸鏈O處受力F_B分解水平方向F_Bx和豎直方向F_By。圖4(a)中F_Ax和F_Bx同向,而圖4(b)中F_Ax和F_Bx方向相反,造成A產生力矩M,使得圖4(a)中提升所需的拉力大大超過圖4(b)所需的拉力,也超過限速器所能提供的拉力,所以安全鉗無法動作。

綜上所述,安全鉗拉桿裝反是導致本臺電梯聯動試驗失效的直接原因,裝反部件使得位置關系跟受力結果與設計值不符,制動原件提拉不到位;間接原因是廠家設計時未考慮“防呆”設計,使得部件反向仍能安裝,電梯能正常運行;電梯安裝單位安裝完成后未進行自檢,未及時發現設備存在問題。

3.1.3處理建議

要求安裝單位整改達到安裝說明的要求,保證安全鉗的準確可靠動作。

電梯安裝單位需注意圖紙要求,嚴格按照安裝說明施工,特別是安全鉗等保障安全的裝置,安裝時要保障其有效性、可靠性;電梯安裝單位安裝完成后應做好自檢,檢查各部件情況,排除缺陷,避免出現原則性問題的遺留。

3.2 限速器無法有效觸發

3.2.1設備存在的主要缺陷描述

檢驗中發現轎廂限速器—安全鉗聯動試驗不可靠。限速器動作時,甩塊甩出。棘爪未見動作。限速器機械動作不可靠。

3.2.2原因分析

現場調查:翻看近期維護保養記錄,最近的一次限速器維護保養在1個月前,維保檢查結果為符合要求。詢問后得知限速器僅進行了清潔和潤滑,檢查了調節彈簧的封記是否完好。未進行限速器模擬動作。

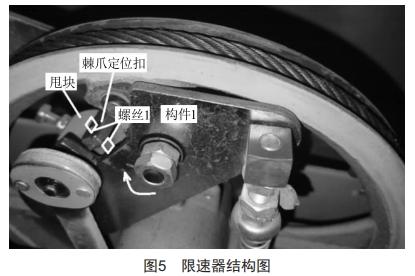

限速器在長時間工作后,如圖5所示,原螺絲1未緊固,直至松脫缺失。模擬限速器動作,當限速器運行速度提高至一定速度的時候,甩塊會在旋轉離心力的作用下,克服調節彈簧的拉力甩出。同時觸發機構的構件1逆時針旋轉,抬頂螺絲1。螺絲1抬升讓棘爪定位扣離開原來位置,棘爪脫離定位扣后在調節彈簧的拉力下落入棘輪,限速器提拉鋼絲繩。由于螺絲1的缺失,造成棘爪定位扣無法離開原來位置,棘爪就無法落入棘輪,限速器無法提拉安全鉗。

隱患分析:限速器缺失螺絲后,棘爪就無法動作并落入棘輪,導致限速器不能有效工作,安全鉗不能被鋼絲繩提拉動作。轎廂存在失速墜落底坑的重大安全隱患。

3.2.3處理建議

1)恢復限速器缺失的螺絲,并進行限速器動作速度校驗后,在校驗后對部件螺絲等進行定位,封記標識。封記是對限速器動作速度整定并加以封記后,對影響動作速度的任何調整,都將明顯損毀原封記。這里所要求的封記不僅應加在調整速度的部位,其他任何可引起限速器開關動作速度,以及夾繩力變化的可變動部位都應加封記。

2)對該螺絲采取防松脫措施,防止再次丟失?？梢圆捎脤?duì)緊螺母,從兩邊對螺絲進行對緊。

在近期應跟蹤該限速器,維護保養中應加強限速器重要部件的檢查。限速器保養,除了清潔潤滑和兩年一次的限速器動作速度校驗,還應在季度和半年的保養中對限速器部件的封記是否變動,以及限速器動作的可靠性進行驗證。

4結束語

限速器—安全鉗系統作為防止電梯墜落的安全部件,對于保障電梯的安全運行格外重要。本文根據限速器—安全鉗系統中限速器觸發失效的案例,分析了限速器觸發失效的原因和后果,除了驗證限速器是否能使棘爪動作,還應確認限速器鋼絲繩能否有效觸發安全鉗動作。檢驗人員在檢驗時應對可能造成該項目失效的原因予以高度重視,防患于未然。

[參考文獻]

[1]胡偉健.一則電梯轎廂限速器:安全鉗聯動試驗失效案例的分析[J].中國電梯,2022,33(3):55—57.

[2]杜江松.電梯安全鉗的動作原理與故障分析[J].特種設備安全技術,2021(4):35—36.

[3]楊竣.電梯限速器常見失效原因分析[J].特種設備安全技術,2020(5):31—32.

[4]溫炯良.電梯限速器—安全鉗聯動試驗的失效分析[J].自動化與信息工程,2020,41(4):61—63.

[5]劉韶慧.電梯安全鉗運行原理及故障原因分析[J].機電信息,2020(20):23—24.

[6]祁偉.電梯限速器—安全鉗聯動試驗失效分析[J].中國設備工程,2020(10):175—176.

[7]高俊.電梯限速器—安全鉗系統原理及故障分析[J].價值 工程,2014,33(21):18—19.

[8]黃雯雯.電梯安全鉗工作原理與故障分析[J].科技傳播,2014,6(4):159.

[9]連海文.電梯限速器—安全鉗聯動機構的故障分析[J].科技創新與應用,2013(26):105.

[10]查道鵬.淺談電梯限速器—安全鉗聯動試驗[J].科技信息,2013(21):118.

[11]彭嘯亞.電梯檢驗中的限速器—安全鉗聯動常見故障及原因分析[J].機電工程技術,2013,42(7):212—214.

[12]羅禮森.電梯夾繩式限速器:安全鉗聯動試驗失效分析[J].機電工程技術,2010,39(10):89—91.
