0引言

目前,礦區余熱資源應用最多的是礦井乏風余熱^[1]、礦井水余熱和空壓機余熱,其中乏風余熱資源在礦區廣泛存在,乏風余熱利用技術成為礦區替代傳統鍋爐供熱、提供清潔能源供熱的主要技術手段,并得到了廣泛的推廣。常見的乏風換熱技術有:乏風噴淋式換熱技術、礦井乏風熱管式換熱技術、礦井乏風直蒸式熱泵技術和直冷式深燴取熱乏風熱泵技術。目前,利用煤礦礦井乏風與涌水余熱資源,采用熱泵代煤供熱(制冷)新技術,是我國政府積極鼓勵與大力支持的新技術^[2]。本文以小保當?shù)V井乏風余熱技術應用實踐為例,闡述了直冷式乏風熱泵技術應用的有效性、可行性和先進性。

1 項目概況

經調研,小保當煤礦1#、2#礦井余熱資源豐富。

1)項目1#風井場地的乏風余熱資源:總乏風量為24 000 m3/min,出風溫度為12℃,相對濕度為70%,經余熱回收利用后,可形成14 787 kw的供熱能力;井下涌水余熱資源:風井場地井下涌水量按6 000 m3/d,涌水溫度為12 ℃,經余熱回收利用后,可形成3 978kw 的供熱能力。

2)項目2#風井場地的乏風余熱資源:總乏風量為24 000 m3/min,出風溫度為12℃,相對濕度為70%,經余熱回收利用后,可形成15 999 kw的供熱能力。

利用小保當?shù)V井乏風余熱和礦井涌水余熱,采用直冷式深燴取熱乏風熱泵機組和涌水源熱泵機組,替代燃煤鍋爐解決風井場地井口防凍及建筑采暖供熱需求。

2 方案設計

2.1 1#風井場地余熱量計算

2.1.1直冷式乏風熱泵COP計算

直冷式乏風熱泵的COP主要由熱泵蒸發側溫度和冷凝側溫度決定,乏風取熱后溫度為-2℃,則由乏風與取熱器及取熱器與換熱介質的溫差設計可知,直冷式乏風熱泵的蒸發側溫度為-9℃;冷凝側供熱溫度為70℃,故可知直冷式乏風熱泵冷凝側溫度為73℃,設計熱泵熱力系統完善度為58%,則可知直冷式乏風熱泵的COP值如下:

COP=ξ(273十T₀)/(T_k—T₀)十1≈2.87

式中:ξ為熱泵熱力系統完善度;T₀為熱泵蒸發側溫度;T_k為熱泵冷凝側溫度。

2.1.2乏風余熱量計算

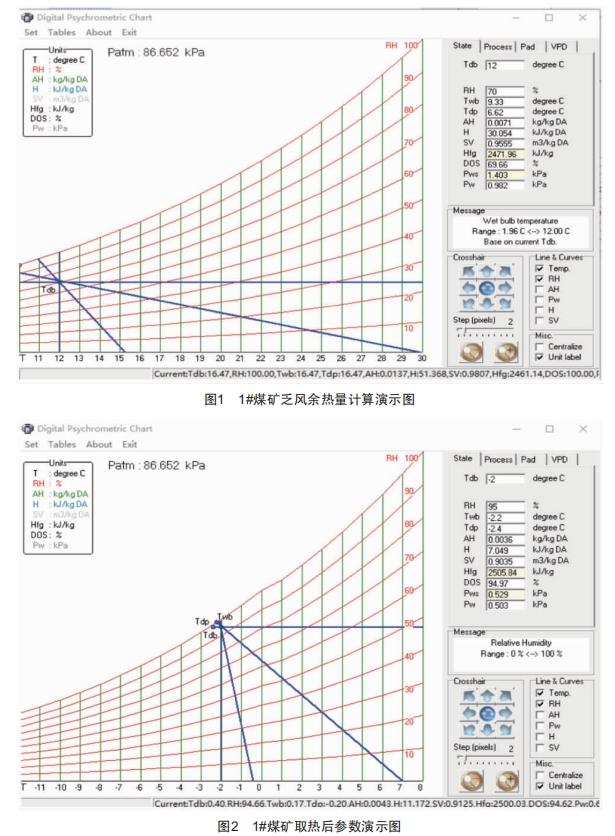

根據已知條件可得,回風井回風量為24000m³/min,回風溫度12℃,相對濕度70%,通過查詢軟件可知,乏風取熱前各項參數如圖1所示。

乏風取熱后溫度為-2℃,濕度95%,通過查詢軟件可知,乏風取熱后各項參數如圖2所示。

由下列公式可計算熱泵供熱能力:

Φ=qp(h1-h2)COP/(COP-1)

式中:Φ為熱泵供熱能力;q為乏風回風量;p為乏風取熱前空氣密度;h₁為乏風取熱前燴值;h₂為乏風取熱后燴值;COP為直冷式乏風熱泵性能系數。

Φ=1.047×400×(30.054-7.049)×2.87/(2.87-1)≈

14787 kW

折合蒸汽21.1 t/h。

2.1.3涌水源熱泵COP計算

涌水源熱泵的COP主要由熱泵蒸發側溫度和冷凝側溫度決定,涌水取熱前溫度為12℃ ,取熱后溫度為3℃ ,涌水源熱泵蒸發側溫度為-5℃;冷凝側供熱溫度為70℃ ,故可知涌水源熱泵冷凝側溫度為75℃ ,

設計熱泵熱力系統完善度為58%,則可知涌水源熱泵的COP值如下:

COP=ξ(273+T₀)/(T_k-T₀)+1≈2.94

式中:ξ為熱泵熱力系統完善度;T₀為熱泵蒸發側溫度;T_k為熱泵冷凝側溫度。

2.1.4涌水余熱量計算

根據已知條件可得,涌水量6 000 m³/d,涌水排水溫度12℃,回水溫度3℃。

礦井涌水余熱量采用下式進行計算:

Q=mc(t₁-t₂)

式中:Q為涌水取熱量;m為涌水排水量;c為水的比熱容;t₁為涌水排水溫度;t₂為涌水回收溫度。

涌水源熱泵供熱能力Qg按下式進行計算:

2.22#風井場地余熱量計算

2.2.1直冷式乏風熱泵COP計算

直冷式乏風熱泵的COP主要由熱泵蒸發側溫度和冷凝側溫度決定,乏風取熱后溫度為-3℃,則由乏風與取熱器及取熱器與換熱介質的溫差設計可知,直冷式乏風熱泵的蒸發側溫度為-10℃;冷凝側供熱溫度為70℃,故可知直冷式乏風熱泵冷凝側溫度為73℃,設計熱泵熱力系統完善度為55%,則可知直冷式乏風熱泵的COP值如下:

COP=ξ(273+T₀)/(T_k-T₀)+1≈2.74

式中:ξ為熱泵熱力系統完善度;T₀為熱泵蒸發側溫度;T_k為熱泵冷凝側溫度。

2.2.2乏風余熱量計算

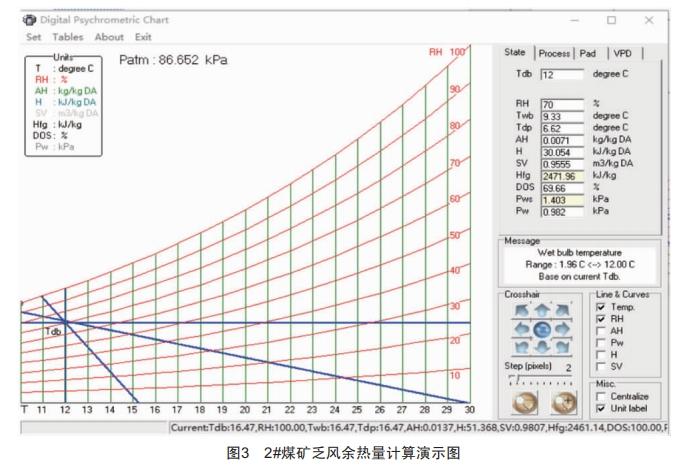

根據已知條件可得,回風井回風量為24000m³/min,回風溫度12℃,相對濕度70%,通過查詢軟件可知,乏風取熱前各項參數如圖3所示。

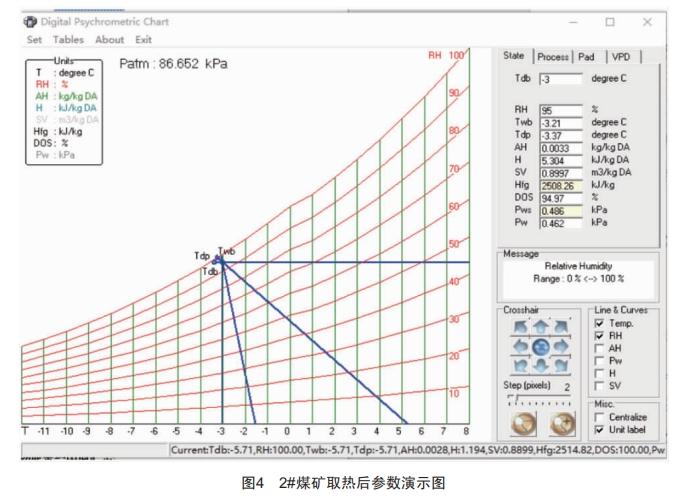

乏風取熱后溫度為-3℃,濕度95%,通過查詢軟件可知,乏風取熱后各項參數如圖4所示。

由下列公式可計算熱泵供熱能力:

Φ=qp(h₁-h₂)COP/(COP-1)

式中:Φ為熱泵供熱能力;q為乏風回風量(400 m³/s);p為乏風取熱前空氣密度(1.047kg/m³);h₁為乏風取熱前燴值(30.054kJ/kg);h₂為乏風取熱后燴值(5.304kJ/kg);

COP為直冷式乏風熱泵性能系數。由此可得:

Φ=1.047×400×(30.054-5.304)×2.74/1.74≈ 16322 kW

折合蒸汽23.3 t/h。

2.3 分析結果

經過對小保當煤礦用熱需求及現有余熱資源的分析,可得出,1#風井場地乏風余熱可提供14 787 kW 的供熱能力,大于該風井場地井筒保溫防凍負荷11 934 kW的用熱需求,涌水余熱可提供3 978 kW的供熱能力,大于該風井場地采暖負荷3025 kW的用熱需求;2#風井場地乏風余熱可提供16 322 kW的供熱能力,大于該風井場地13 024 kW的用熱需求。

利用小保當?shù)V井乏風余熱和礦井涌水余熱,采用直冷式深燴取熱乏風熱泵機組和涌水源熱泵機組,替代燃煤鍋爐解決風井場地井口防凍及建筑采暖供熱需求。

3 技術路線

3.1 取熱系統

礦井乏風熱泵分區供熱系統采用一套取熱系統^[3], 取熱器并聯,按供熱需求分區供熱,不同供熱系統熱泵機組并聯在取熱系統中,并互為備用,井口防凍供熱系統循環介質為乙二醇溶液,其他供熱系統為軟化水,分區分溫供熱,實現系統高效節能供熱。

3.2 乏風熱泵機組

乏風熱泵高溫機組^[4],采用螺桿式雙級壓縮機,乏風取熱器介質進出口溫度分別為-15、-10℃ ,機組蒸發器工質蒸發溫度-25℃;機組冷凝器進出水溫度分別為70、80℃ ,工質冷凝溫度95℃ ,用于礦區末端為散熱器采暖的建筑冬季供熱。

3.3內部控制系統

乏風取熱平臺上裝有多個調風門及風口護罩,乏風取熱平臺的內外分別設有壓力傳感器,壓差氣動控制調風門開度,控制內部壓力穩定,并能手動/自動控制開啟,內部擴散塔出風口設輕體風口護罩,遮蓋備用出風口,氣動馬達驅動軌道式平行移動,防止冬季風道結冰。

采用直冷式深燴取熱乏風取熱機組,實現雙級甚至多級取熱,乏風取熱量大大提高。

4應用效果

小保當1#風井場地利用礦井乏風和礦井水的余熱,采用直冷式深燴取熱乏風熱泵供熱技術和礦井涌水源熱泵供熱技術,解決場地內的供熱需求;小保當2#風井場地利用礦井乏風的余熱,采用直冷式深燴取熱乏風熱泵供熱技術 ,解決場地 的供熱需求 。項目實施后 ,實現總供熱量33.6 MW的 供熱能力 ,相當于48 t/h蒸汽的供熱能力 ,完全替代 現有場地內的燃煤鍋爐 ,滿足近期及后期場地的最 大負荷 ,實現智慧化清潔能源供熱。

5   結論
礦井余熱供熱屬于綠色低碳新技術 ,其能減少化石能源及電能的使用 ,對于實現“碳達峰 ”“碳中 和 ”的目標具有示范意義^[5]。
礦井余熱項 目實施后可以取得顯著的經濟效益 ,具有良好的推廣價值和潛力。礦井余熱供熱系統智能化程度高 ,可實現遠程監測實時影像、數據 , 實現智慧供熱模式。
[參考文獻]
[1]  田錦繡. 淺談乏風熱泵技術在煤礦供熱系統的應用[J] .煤 ,2022 ,31 (8):94-97.
[2]  曹龍.礦井余熱回收再利用技術在涼水井煤礦的實踐與 應用[D].西安:西安科技大學 ,2020.
[3]  秦紅正.煤礦余熱綜合利用系統工業應用實踐[J].煤炭 加工與綜合利用 ,2019(12):61-64.
[4]  楊征 ,楊光耀 ,謝永利 ,等.直冷式深燴取熱乏風熱泵技術 在小保當煤礦2# 風井的應用 [J] . 煤礦安全 , 2021 , 52(10):97-100.
[5]  曹龍.煤礦余熱資源回收利用技術的特點分析[J]. 陜西 煤炭 ,2021 ,40(5):26-30.
