0引言

隨著科學技術的快速發展,薄壁零件高效高精度的數控加工技術為高新技術產業帶來了全新的發展機遇,同時該數控技術也提高了制造企業核心競爭力,不僅如此,通過薄壁零件也能體現出國家制造業水平。雖然汽車制造業以及軍工業等各領域均廣泛應用了薄壁零件,但是,薄壁零件加工過程仍舊存在諸多問題,在加工過程中難免會生產出個別不符合要求的零件,出現零件浪費情況^[1]。

高精度大長徑比薄壁鋁管件(長徑比大于10,壁厚小于3 mm)被廣泛應用于火炮、直升機等領域,其材料的性能和加工質量關系著火炮、直升機功能的發揮。目前,高精度內孔加工方法主要包括內孔磨削(精加工進行珩磨)、內孔鏜削 (在鏜床上用鏜刀加工)、內孔車削(在車床上使用車刀加工)、拉床切削(使用拉刀加工)等。這些內孔加工方法都很成熟,已經在機加工行業廣泛應用。鋁材只能車削、鏜削加工,不能采用磨削。從零件材料、裝夾及加工刀具的選擇,到保證尺寸精度的考慮,綜合而言,采用鏜削加工方法最為合適^[2]。

因鋁材具有質量輕、剛性不足、易變形等特點,對大長徑比薄壁鋁管件,其加工質量不僅取決于材料質量,也取決于管件的裝夾方式、加工方法等^[3]。本文以某鋁管件為例,介紹一種高精度大長徑比薄壁鋁管件的加工方法。

1 零件結構介紹

零件結構如圖1所示,管件具有大長徑比(大于12),壁厚2~3 mm,長476 mm,材料為7075A高強度鋁合金。兩端支口孔尺寸精度高且有同軸度要求,外圓對兩端支口孔有跳動要求,且尺寸公差要求也較高?？傊?對內孔、外徑及尾翼的尺寸、形位精度和表面質量要求都很高,屬于管類異形、薄壁、深孔加工件,加工過程變形大、易讓刀,尺寸公差和形位公差保證困難,加工難度很大。

2加工工藝難點分析

經過分析與實際考察,在加工過程中主要存在以下難點:

1)壁厚只有2~3 mm(2 mm壁厚占到零件總長尺寸的一半),管壁薄、結構剛性差,容易產生裝夾變形和加工變形。

2)內孔尺寸為φ38H70+0.025 mm,公差只有0.025mm,表面粗糙度不大于Ra1.6μm,長徑比為12.5>10(長徑比大于10即為細長桿/孔),屬于高精度、薄壁、細長孔加工。而由于材料為鋁合金,無法采用傳統珩磨的精加工方法,只能采用車削或鏜削的加工方法。但是,加工過程中刀桿懸臂較長,容易出現讓刀、落頭現象。

3)尾翼部分為四組均布的、T型結構的圓弧腰型槽,壁厚只有1.5 mm,圓弧腰型槽的寬度為7.5 mm、長度100mm、粗糙度Ra1.6μm。表面精加工時刀具最大直徑為φ7mm、長度尺寸為130mm,長徑比為130/7≈18.6,剛性很差,會出現讓刀、震顫現象,嚴重影響尺寸精度和表面質量。

3解決措施

3.1 工藝方案確定

對鋁管件的工藝特征進行分析,可以歸納為兩個加工難點:一是薄壁細長深孔的精密加工,二是異形薄壁尾翼部分的精加工。針對高精度細長深孔的加工,制定鉆底孔—粗鏜去大量余量—時效去應力—半精鏜修正形位公差—浮動精鏜的工藝路線;同時,制定了設計制作彈性卡箍減少裝夾變形,設計制作高強專用鏜刀桿解決震顫、讓刀問題的工藝方案。針對異形薄壁尾翼部分的精加工,制定分步完成加工的工藝方案,即將尾翼部分的腰型深窄槽和四處70°弧面缺口分開加工,以確保其加工應力不會對內孔精度和尾翼配合精度造成影響。尾翼處腰型深窄槽的加工安排在粗鏜孔工序之后、精鏜孔工序之前,以避免其加工應力對內孔精度造成影響;尾翼70°弧面缺口加工安排在外圓精加工之前,以消除缺口處外張或縮口而造成尾翼處的配合尺寸φ60h9 mm (同軸度≤φ0.05)超差問題,確保配合精度^[4]。

具體的加工工藝路線如下:備料—數車(粗車外圓、內孔)—鏜(粗鏜內孔)—數車(粗車外圓)—熱處理(時效去應力)—數車(半精車外圓)—加工中心(銑腰槽)—鏜(半精鏜、精鏜內孔)—加工中心 (銑70°弧面)—數車(精車外徑)—鉗(拋光、去毛刺)—表面處理。

3.2 工藝裝置設計及應用

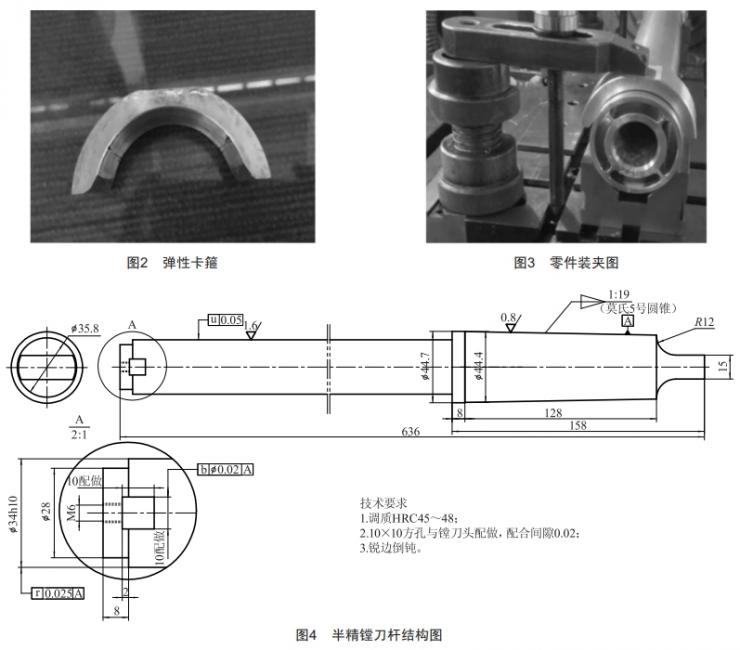

1)設計制作彈性卡箍,實物如圖2所示。材料采用拉伸性能較好的1060鋁板,將其加工為壁厚5 mm 的半圓形,其內徑尺寸比鋁管件鏤空端外徑尺寸小

1.5 mm,中間外部帶有平面便于裝夾。裝夾時,彈性卡箍半圓內側兩邊與零件外圓為線接觸,下壓壓板時,壓力分散到兩邊,形成一個均勻的包裹力,減小零件的受力變形。精鏜孔時采用彈性卡箍裝夾浮動鏜削的方法,工件下部采用V型墊鐵支撐,受力面剛好在工件尾翼的兩條支撐筋處,上部采用專用卡箍,與工件接觸面設計成對稱的兩斜面,壓緊工件時,卡箍的兩處斜平面剛好卡在工件上部的兩處支撐筋處,與工件為線接觸,以減小受力面,同時卡箍內徑與工件外徑之間留有一定間隙,以保證壓緊時垂直壓緊力被分解和部分吸收,使工件受力均勻而緩慢,從而減小零件的變形,裝夾實物如圖3所示。

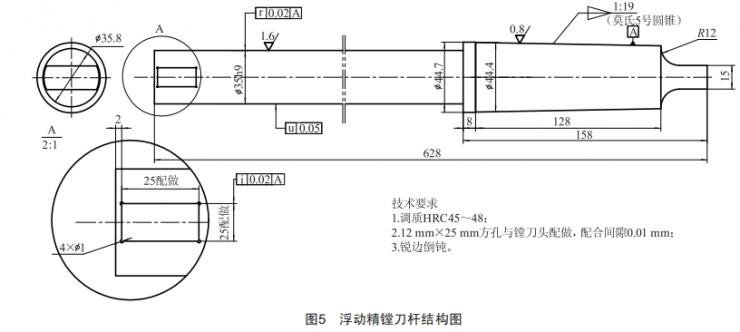

2)設計制作高強度專用鏜刀桿,結構如圖4、圖5所示,精鏜刀桿實物如圖6所示,解決半精鏜、精鏜過程中出現的震顫、讓刀問題。

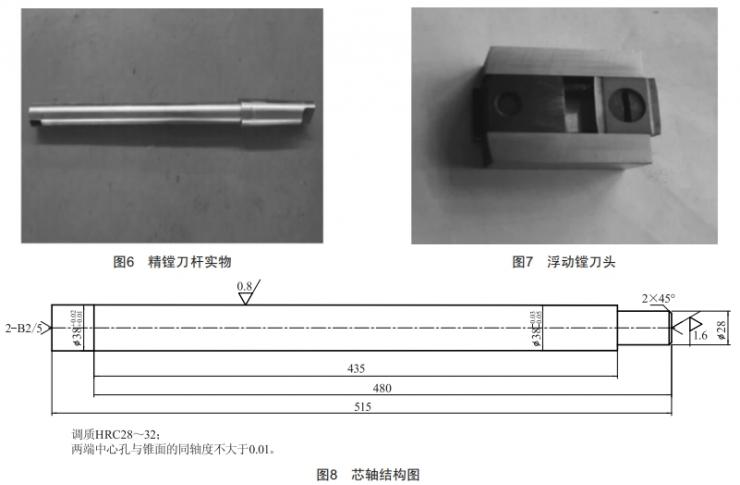

從 圖4、圖5可 以看 出刀 桿 的 長徑 比 分 別 為636/34≈18.7、628/35≈17.9,均為細長桿,剛性差,為提高刀桿的剛性和強度,消除加工過程中因刀桿剛性差造成的讓刀、震顫現象,確定選用中碳合金鋼40Cr進行制作,并對刀桿進行淬火處理,使其洛氏硬度值為HRC45~48。設計制作的浮動精鏜刀桿實物和采用的浮動鏜刀頭如圖6、圖7所示。

浮動鏜刀頭安裝在浮動鏜刀桿的長方刀槽孔中,即圖5中12 mm×25 mm方孔中,并可在方孔中自由滑動;在切削過程中,浮動鏜刀靠相對的兩個切削刃上的徑向分力自動對中;鏜削開始時,被加工孔的軸線往往與浮動鏜刀對稱中心不重合,徑向力大的一側將克服浮動鏜刀與浮動鏜刀體長方孔之間的摩擦力,向徑向力小的一側滑動;隨著進給深度的增大,浮動鏜刀的切削錐全部進入孔內,兩刀刃徑向力逐漸平衡,至浮動鏜刀全部切入后,兩刀刃上的徑向力在理論上完全抵消,達到孔軸線與浮動鏜刀對稱中心重合;浮動鏜孔可以減小或消除由刀具旋轉軸線與被加工孔軸線不重合以及刀桿徑向跳動所引起的加工誤差,提高孔徑尺寸精度、圓度,并控制軸線偏差^[5]。

3)設計制作微小錐度芯軸,如圖8所示,減少精車外圓時因壁薄而產生的應力變形對內孔(φ38H7mm)精度的影響,從而減少壁厚誤差。小錐度芯軸的錐度一般在1:1 000~1:5 000,制作方便,一般利用優質碳素結構鋼45進行加工,粗車后淬火,硬度達HRC35~40,再利用外圓磨床進行磨削即可得到較高精度的芯軸^[6]。由于工件長度較大,加工時采用的芯軸錐度達到1:8 700,屬于微小錐度芯軸,是由粗車—調質—精車—磨削加工后得到的高精度的芯軸。

在設計制作芯軸時,采用微小錐度定心的方法,使用時既能夠準確定心,又能夠增大支撐面積,而且拆卸方便,保證外徑與內孔的同軸度和壁厚尺寸公差符合設計要求。即在精車外圓時,采用芯軸定位夾緊方式,使夾緊力沿著剛性較好的軸向方向分布,同時可以增加夾緊面積而減小變形。

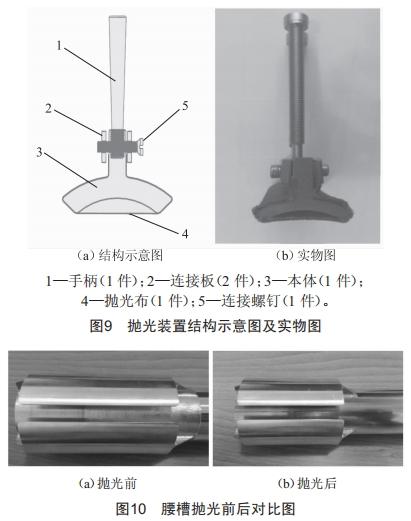

4)設計制作專用拋光裝置,如圖9所示。該拋光裝置共由五個零件組成,其中本體的外形尺寸與尾翼內腔尺寸相匹配,使其安裝拋光布后,能夠充分與尾翼內腔磨合。利用該拋光裝置,在不影響加工尺寸精度的前提下,消除因銑削尾翼部深窄腰槽而產生的振紋,提高表面光潔度和零件表面質量。腰槽拋光前后對比情況如圖10所示。

3.3 切削參數確定

半精鏜孔時,選用前角為90O的鏜孔刀進行半精加工,切削深度為0.5 mm/r,進給量為0.2 mm/r,速度為55 r/min,保障零件的變形量最小,保證孔的直線度不超過0.1 mm,留精加工余量0.2~0.25 mm。

精鏜孔時,使用浮動鏜刀,調節好刀具直徑,用手輕扶刀體慢慢推入孔口,刀刃上設計有修光倒角,可以起到自動定心的作用。開啟機床主軸旋轉,加工轉速為28r/min,切削深度為0.15mm/r,進給量為0.18 mm/r。

3.4環境要求

環境狀況對鋁管的裝夾、加工及尺寸影響很大,加工現場環境溫度要求控制在17~23 ℃ ,濕度30%~80%^[3]。

3.5 零件的運轉

由于大長徑比薄壁鋁管極易變形,在鋁管材與鋁管件的周轉過程中要設計制造專用零件箱,根據其重心位置和結構設計合理的支承點,夾持部位要用軟材料,以防劃傷零件表面^[3]。

4效果和意義

采用該工藝技術加工生產的首批20件鋁管件零件,經過專檢,尺寸精度、形位公差和表面質量完全滿足設計圖紙要求,產品一次交驗合格率達100%。經過現場試驗,效果良好,既保證了產品質量,又有效保證了研制進度,得到了用戶好評。后續又生產了40件鋁管件零件,精度也都完全滿足設計要求,產生了良好的經濟效益和社會效益。

5 結束語

該研究的工藝技術對于細長孔的精密加工、變形控制具有十分突出的借鑒和指導作用,可推廣應用于具有高表面質量的帶尾翼的彈體類零件的精密加工,也可推廣應用于薄壁深孔類零件的加工生產,節創價值突出,可廣泛應用于軍民領域結構類似零件的精密加工,具有廣闊的推廣應用前景。

[參考文獻]

[1]湯蔡松.薄壁零件數控車工加工工藝的探討[J].內燃機與配件,2021(21):101—102.

[2]劉英.機械制造技術基礎[M].3版.北京:機械工業出版社,2020.

[3] 陳湘輝,羅麗芳,羅水華.一種實用大長徑比薄壁鋁管件的車削工藝[J].機床與液壓,2012,40(16):109—110.

[4] 王先逵.機械制造工藝學[M].4版.北京:機械工業出版社,2019.

[5]鄭竹林,聶福全,王迎春.采用整體式浮動鏜刀加工高精度孔[J].工程機械,2010,41(3):58—59.

[6]王榮志.在車床上加工薄壁工件的裝夾方法[J].機械工程師,2011(5):121—122.
