1 背景技術

在核電站中,低壓交流配電盤作為配電系統的重要組成部分,起到集中、切換、分配電能的作用。針對下游設備的不同點,配電盤控制間隔也進行了不同的設計,分別命名為DL型、CF型和CFI型三大類,每種類型又根據下游負荷的具體需要細化為1/2/3/4/5/6、R型等。因控制間隔普遍采用移動式抽出結構,也稱為“抽屜”。

隨著應用需求的增加,大規模發電及輸配電隨之出現和發展^[1],配電盤控制單元也多種多樣,試驗方法也各不相同。原有的配電盤試驗方式需要逐步核對圖紙操作,所有試驗只能在狹小的盤柜倉室內進行。而測量反饋信號時,接線密集,空間狹小,部分不能斷電的重要設備還實施有再供電,且作業過程中伴隨大量拆接線作業,進一步增加了試驗過程中誤碰、觸電、短路接地等風險。

為解決現有試驗方法操作復雜需要多次拆接線的問題,研制了一種集成度高,操作難度小,無須頻繁核對圖紙的裝置。

本試驗裝置共有三部分組成,分別為用以替換待試驗抽屜并將二次信號由倉室內不做改變在線圖庫進行引出的假抽屜、用以連接二次信號的001BN試驗線和用以連接抽屜就地操作接口的001PJ試驗線、用以進行測量和控制操作的裝置本體。

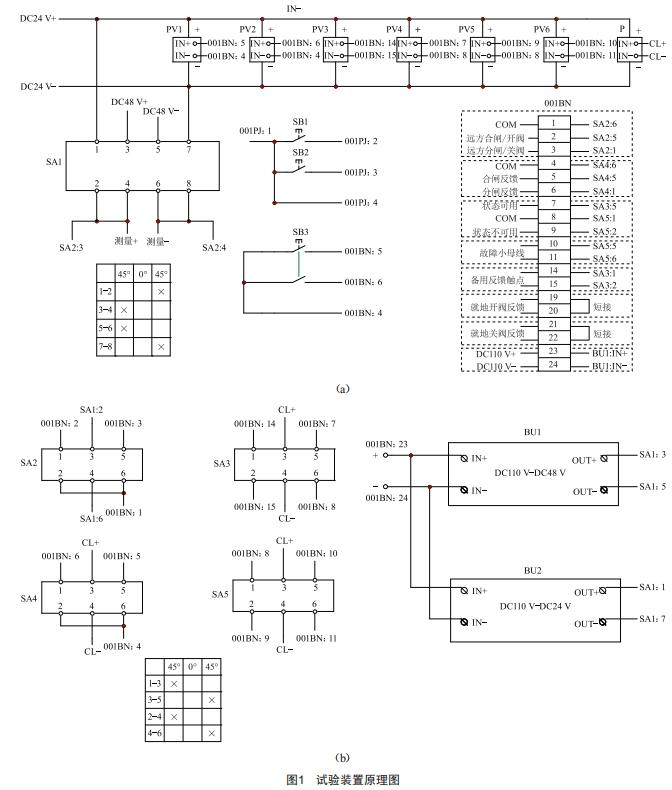

本裝置計有兩處控制采樣終端接 口,分別為001BN和001PJ(圖1)。其中001BN:1、2、3三個端口為一組分別對應抽屜遠方合閘 (開閥)、遠方分閘 (關閥)命令;001BN:4、5、6三個端口為一組,001BN:4、5、6端子在CF型抽屜中為分合閘狀態反饋觸點,而在CFI型抽屜中則為下游開關閥狀態反饋觸點;001BN:7、8、9三個端口為一組,分別為抽屜可用、不可用狀態反饋信號;001BN:10、11端口為抽屜故障小 母 線 , 當抽 屜內 出 現 故 障 時 向 外 發 出 信 號 ;001BN:14、15端口為備用反饋觸點,用于在特定設備中向外發出信號,用于聯鎖控制;001BN:19、20端口為CFI型獨有的負荷側開閥反饋;001BN:21、22端口為CFI型獨有的負荷側關閥反饋;001BN:23、24為 DC110V取電端口,用于給本裝置提供試驗電源。001PJ的1、2、3、4四個端口導通狀態由本裝置控制按鈕SB1、SB2控制,用于對抽屜進行就地分合閘試驗。后續試驗主要圍繞所引出的001BN信號組進行多狀態下測量校準。

2 具體實施方法

現場試驗時,首先使用專用“假抽屜”接頭對待試驗抽屜進行替換,并將本裝置上的001BN、001PJ接口使用專用試驗線分別連接至假抽屜和待試驗抽屜面板上,確認接線可靠后將“假抽屜”送入工作位置,盤柜二次回路與本裝置間形成電連接,本裝置得電進入熱備狀態。根據抽屜型號的不同,選擇合適的電壓等級,并在本裝置面板的電壓測量處進行復核,確認電壓等級滿足試驗要求。具體試驗方式如下。

2.1 DL型試驗方式

DL型為斷路器型控制單元,應用于下游自帶控制邏輯的設備或系統。該抽屜的結構較為簡單,只能通過手柄手動進行分合閘。此類型抽屜需要進行的試驗有:抽屜可用狀態反饋試驗、故障信號反饋試驗、斷路器分合閘反饋試驗。

1)抽屜可用狀態反饋試驗:在抽屜合閘狀態下,將檔位選擇開關SA3向右撥動45O,SA3的3—5、4—6觸點導通,001BN的7、8端口分別與直阻測量模塊P的測量端口CL+、CL-相連接,直阻測量模塊P的示數即為抽屜可用狀態反饋導通直阻。按動斷路器本體處跳閘試驗按鈕使斷路器脫扣,此時直阻測量模塊P的示數應變?yōu)闊o限大,同時面板白色故障指示燈亮起。復位斷路器并合閘,直阻測量模塊P應顯示導通直阻,面板白色故障指示燈熄滅。

2)故障信號反饋試驗:在抽屜合閘狀態下,觀察電壓檢測模塊PV6示數應為DC48 V;按動斷路器本體處跳閘試驗按鈕使斷路器脫扣,電壓檢測模塊PV6示數應為DC0V,將檔位選擇開關SA5向右撥動45O,SA5的3—5、4—6觸點導通,001BN的10、11端口分別與直阻測量模塊P的測量端口CL+、CL—相連接,直阻測量模塊P的示數即為導通直阻,測量完成后將檔位選擇開關SA5恢復至中間位,SA5的3—5、4—6觸點 斷開。把斷路器復位并合閘,電壓檢測模塊PV6示數恢復為DC48 V。

3)斷路器分合閘反饋試驗:在斷路器未合閘狀態下,觀察電壓監測模塊PV1示數應為DC48 V,PV2示數應為DC0 V,將測量檔位選擇開關SA4向左撥動45O,SA4的1—3、2—4觸點導通,001BN的4、6端口分別與直阻測量模塊P的測量端口CL+、CL—相連接,直阻測量模塊P的示數即為分閘反饋導通直阻;將測量檔位選擇開關SA4恢復至初態,手動合閘抽屜斷路器,觀察電壓監測模塊PV1示數應為DC0 V,PV2示數應為DC48V。將測量檔位選擇開關SA4向右撥動45O,SA4的3—5、4—6觸點導通,001BN的4、5端口分別與直阻測量模塊P的測量端口CL+、CL—相連接,直阻測量模塊P的示數即為合閘反饋導通直阻。

2.2CF型試驗方式

CF型熔斷器—接觸器型控制單元,針對下游為風機、泵、加熱器等需要周期性切換的設備。該抽屜的基礎電路為自鎖電路,具有遠方、就地雙端控制模式,同時配置有狀態反饋、故障保護、故障報警等功能。此類型抽屜需要進行的試驗有:抽屜可用及不可 用狀態反饋試驗、遠方就地分合閘試驗、就地遠方?jīng)_突試驗、分合閘反饋試驗、故障反饋試驗等。

1)抽屜可用及不可用狀態反饋試驗:將抽屜置于工作位,操作手柄置于試驗位,此時抽屜的二次回路導通,試驗位位置反饋觸點導通,可用與不可用信號應同時存在。觀察電壓監測模塊PV4示數應為 DC0 V,PV5示數應為DC0 V。將測量檔位選擇開關SA5向左撥動45O,SA5的1—3、2—4觸點導通,001BN的8、9端口分別與直阻測量模塊P的測量端口CL+、CL—相連接,直阻測量模塊P的示數即為不可用反饋導通直阻。將測量檔位選擇開關SA5恢復至初態,測量檔位選擇開關SA3向右撥動45O,SA3的3—5、4—6觸點導通,001BN的7、8端口分別與直阻測量模塊P的測量端口CL+、CL—相連接,直阻測量模塊P的示數即為可用反饋導通直阻。將測量檔位選擇開關SA3恢復至初態,抽屜操作手柄置于合閘位置,此時抽屜二次回路導通同時試驗位位置反饋觸點斷開,不可用信號消失。觀察電壓監測模塊PV4示數應為DC0 V,PV5示數應為DC48V。測量檔位選擇開關SA3向右撥動45O,SA3的3—5、4—6觸點導通,001BN的7、8端口分別與直阻測量模塊P的測量端口CL+、CL—相連接,直阻測量模塊P的示數即為可用反饋導通直阻。

2)遠方就地分合閘試驗:根據配電盤型號操作電壓轉換選擇開關SA1,向左旋轉45O為DC24 V,向右旋轉45O為DC48 V。選定電壓等級后將抽屜操作手柄置于工作位置且就地操作插頭001PJ處于未插入狀態,觀察此時面板三色指示燈應僅有綠色分閘指示燈亮起;將自復式選擇開關SA2向左撥動45O,SA2的 1—3、2—4 觸 點 導 通 ,001BN 的 1 端口 與 DC48 V(DC24V)負極相連接,001BN的2端 口與DC48V(DC24 V)正極相連接,抽屜內接觸器合閘,此時面板三色指示燈綠色分閘指示燈熄滅,紅色合閘指示燈亮起;將自復式選擇開關SA2向右撥動45O,SA2的 3—5、4—6 觸 點 導 通 ,001BN 的1 端口 與 DC48V(DC24V)負極相連接,001BN的3端 口與DC48V(DC24 V)正極相連接,抽屜內接觸器分閘,此時面板三色指示燈紅色合閘指示燈熄滅,綠色分閘指示燈亮起。

3)就地遠方?jīng)_ 突試驗 :插上就地操作插頭001PJ,白色故障指示燈亮起,再次將自復式選擇開關SA2向左撥動45O,接觸器應無響應。按下就地合閘按鈕SB1,接觸器應合閘,按下就地分閘按鈕SB2,接觸器應分閘。按下就地合閘按鈕使接觸器處于吸合狀態,將自復式選擇開關SA2向右撥動45O,接觸器應分閘。即插入就地操作插頭001PJ后,遠方只能分閘不能合閘。

4)分合閘反饋試驗:抽屜操作手柄置于工作位置,觀察電壓監測模塊PV1示數應為DC48 V,PV2示數應為DC0V。將測量檔位選擇開關SA4向左撥動45O,SA4的1—3、2—4觸點導通,001BN的4、6端口分別與直阻測量模塊P的測量端口CL+、CL—相連接,直阻測量模塊P的示數即為分閘反饋導通直阻;將測量檔位選擇開關SA4恢復至初態,將抽屜內接觸器合閘,觀察電壓監測模塊PV1示數應為DC0 V,PV2示數應為DC48 V。將測量檔位選擇開關SA4向右撥動45O,SA4的3—5、4—6觸點導通,001BN的4、5端口分別與直阻測量模塊P的測量端口CL+、CL—相連接,直阻測量模塊P的示數即為合閘反饋導通直阻。

5)故障反饋信號測量:抽屜操作手柄置于工作位置并將接觸器合閘,觀察電壓監測模塊PV6示數應為DC48 V。按下抽屜內熱繼電器TEST試驗按鈕,模擬熱繼電器故障狀態,接觸器應分閘,同時面板白色故障燈亮起,觀察電壓監測模塊PV6示數應為 DC0V。將檔位選擇開關SA5向右撥動45O,SA5的3—5、4—6觸點導通,001BN的10、11端口分別與直阻測量模塊P的測量端口CL+、CL—相連接,直阻測量模塊P的示數即為導通直阻。將檔位選擇開關SA5恢復至初態,復位熱繼電器,觀察電壓監測模塊PV6示數應為DC48 V。

2.3CFI型試驗方式

CFI型可逆熔斷器—接觸器型控制單元,針對下游為電動風閥、電動水閥等需要正反兩種動作模式的設備。該抽屜的基礎電路為雙接觸器互鎖正反轉電路,具有遠方、就地雙端控制模式。此類型抽屜需要進行的試驗有:抽屜可用及不可用狀態測量、故障反饋信號測量、遠方就地開關閥試驗及沖突試驗。其中抽屜可用及不可用狀態測量、故障反饋信號測量操作方式與CF型操作相同不做詳述。

1)遠方就地開關閥試驗:根據配電盤型號操作電壓轉換選擇開關SA1,向左旋轉45O為DC24 V,向右旋轉45O為DC48 V。選定電壓等級后將抽屜操作手柄置于工作位置且就地操作插頭001PJ處于未插入狀態,將自復式選擇開關SA2向左撥動45O,SA2的1—3、2—4觸點導通,001BN的1端 口與DC48V (DC 24 V)負極相連接,001BN的2端口與DC48V(DC24V)正極相連接,抽屜內開閥接觸器合閘并保持自鎖狀態;將自復式選擇開關SA2向右撥動45O,SA2的3—5、4—6觸點導通,001BN的1端口與DC48 V(DC24 V)負極相連接,001BN的3端口與DC48 V(DC24 V)正極相連接,抽屜內開閥接觸器分閘,關閥接觸器合閘并保持自鎖狀態;按下抽屜面板熱繼復位按鈕,關閥接觸器分閘。

2)就地遠方?jīng)_ 突試驗 :插上就地操作插頭001PJ,白色故障指示燈亮起,將自復式選擇開關SA2向左或向右撥動45O,接觸器應均無響應。按下就地開閥按鈕SB1,開閥接觸器應合閘并保持自鎖,按下就地關閥按鈕SB2,合閘接觸器應分閘,關閥接觸器合閘并保持自鎖。即插入就地操作插頭001PJ后,遠方無法對該抽屜進行開關閥操作。

3 結束語

電路理論與生活密不可分^[2],而如何合理地設計和應用就需要所有從業者去不斷探索。本文的設計為交流配電盤試驗方面提供了一種新的思路和方向,后續擬定增加自動檢索功能,進一步提高設備操作簡便性。

[參考文獻]

[1]周守昌.電路原理[M].2版.北京:高等教育出版社,2004.

[2] 邱關源,羅先覺.電路[M].5版.北京:高等教育出版社, 2006.
