一、MOSFET柵極充電機理

對MOSFET施加電壓時，其柵極開始積累電荷。圖1.7所示為柵極充電電路和柵極充電波形。將MOSFET連接到電感負載時，它會影響與MOSFET并聯的二極管中的反向恢復電流以及MOSFET柵極電壓。此處不作解釋。

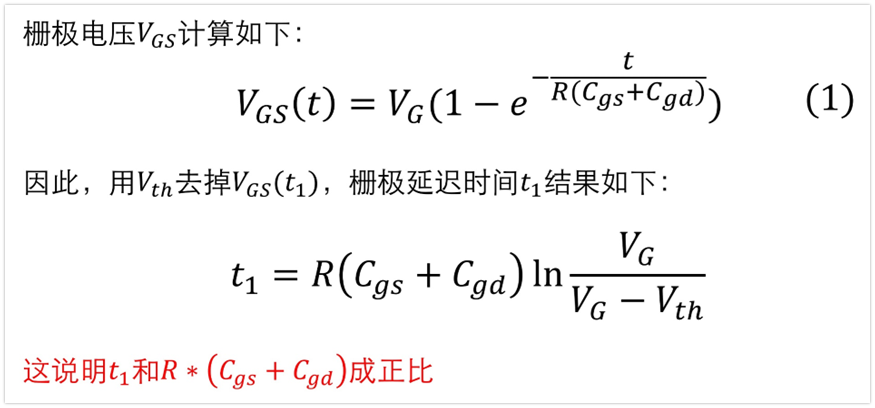

a、在t0-t1時間段內，柵極驅動電路通過柵極串聯電阻器R對柵源電容Cgs和柵漏電容Cgd充電，直到柵極電壓達到其閾值Vth。由于Cgs和Cgd是并聯充電，因此滿足以下公式。

b、在t1－t2期間，VGS超過Vth，導致漏極中產生電流，最終成為主電流。在此期間，繼續對Cgs和Cg充電。柵極電壓上升時，漏極電流增大。在 t2，柵極電壓達到米勒電壓，在公式(1)中用 VGS(pl)代替VGS(t2)，可計算出VGS(pl).t2。在t0-t1期間，延遲時間t2和R(Cgs＋Cgd)成正比。

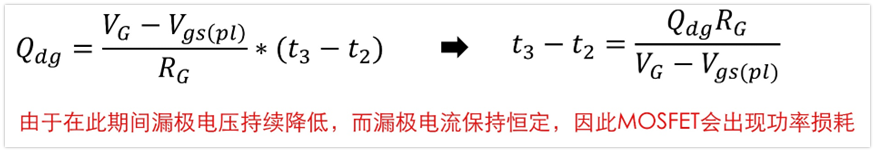

c、在t2-t3期間，VGS(pl)電壓處的VGS受米勒效應影響保持恒定。柵極電壓保持恒定。在整個主柵電流流過MOSFET時，漏極電壓在t3達到其導通電壓（RDS(ON)×ID）。由于在此期間柵極電壓保持恒定，因此驅動電流流向Cgd而非Cgs。在此期間Cgd（Qdg）中積累的電荷數等于流向柵電路的電流與電壓下降時間（t3－t2）的乘積：

d、在t3-t4期間，向柵極充電使其達到過飽和狀態。對Cgs和Cgd充電，直到柵極電壓（VGS）達到柵極供電電壓。由于開通瞬態已經消失，在此期間MOSFET不會出現開關損耗。

二、如何提高SIC MOSFET的動態響應

首要的一點是選擇合適的驅動電路和控制策略。驅動電路的設計直接影響到SIC MOSFET的動態響應。采用快速驅動電路可以有效地降低開關功耗，并提高開關速度。同時，通過合理的控制策略，如死區時間控制、恰當?shù)谋Ｗo(hù)機制等，可以進一步優化SIC MOSFET的動態性能。因此，設計一個高效的驅動電路和控制策略是提高SIC MOSFET動態響應的關鍵一步。其次，考慮散熱設計。由于碳化硅材料的高熱導率特性，SIC MOSFET具有優秀的耐高溫性能。然而，在高功率工作狀態下，仍然會產生大量的熱量。如果散熱設計不充分，溫度將大幅度上升，從而導致電子器件的性能下降和可靠性問題。為了保證SIC MOSFET的動態響應，應該采用高效的散熱設計來降低溫度。例如，可以使用散熱片、風扇等被動或主動散熱方法來提高散熱效果。此外，還可以考慮增加散熱介質的接觸面積，以進一步提高散熱效果。此外，優化布局和封裝設計也是提高SIC MOSFET動態響應的關鍵之一。對于高功率應用，如電力轉換系統，SIC MOSFET通常需要并聯使用，以增加載流能力。然而，不恰當?shù)牟季趾头庋b設計可能導致不均衡的電流分布、電磁干擾等問題，從而影響SIC MOSFET的動態性能。在設計過程中，應該合理規劃電流路徑，確保各個MOSFET之間的電流分布均勻。此外，選擇合適的封裝材料和結構，以提高熱傳導和電磁兼容性，并減少封裝對動態響應的影響。
