螺線管原理

螺線管是一種機電致動器，帶有一個可自由移動的磁芯(稱為柱塞)。一般來說，螺線管由螺旋線圈和鐵制成的移動芯組成。

當電流通過螺線管線圈時，它會在內部產生磁場。該磁場會產生拉動柱塞的力。當磁場產生足夠的力來拉動柱塞時，它會在螺線管內移動，直到到達機械停止位置。當柱塞已經在螺線管內時，磁場會產生力將柱塞固定到位。當電流從螺線管線圈中移除時，柱塞將返回其原始位置，由螺線管中安裝的彈簧推動。

圖 1 顯示了螺線管的結構。

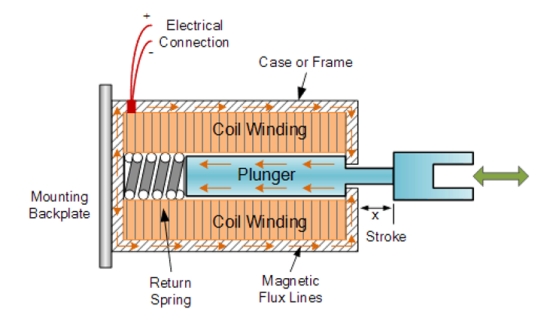

圖 1. 螺線管結構圖

驅動螺線管的最常見方法是在螺線管線圈中施加所需的電壓。這通常可以使用配置在高壓側或低壓側的單個功率晶體管來實現。功率晶體管需要與螺線管并聯的飛輪二極管，因?yàn)槁菥€管線圈具有高電感，會試圖將電流推入晶體管。雖然這種方法簡單且便宜，但它的功率效率不高。這是因?yàn)槁菥€管通常需要大量電流來拉入柱塞，但當柱塞被拉入時，它不需要相同量的電流。在簡單的驅動方法中，當柱塞被拉入時，保持柱塞，施加到螺線管的電流主要通過其內部電阻產生熱量。公式 1 給出了內部螺線管電阻所消耗的功率。

解決此問題的另一種方法是使用電流調節驅動器來激活和停用螺線管。該驅動器可以在螺線管中施加峰值電流值，直到其拉入柱塞，然后它可以將電流降低到保持值。這種策略大大降低了內部螺線管電阻中消耗的功率。該驅動器的另一個優點是可以使用更大電壓范圍內的螺線管。這意味著驅動器允許設計為以較低電壓(例如 5 伏)工作的螺線管以更高的電源電壓工作而不會損壞(例如，使用 12 伏電源)。

以下部分將描述使用SLG47105 HVPAK器件實現兩個螺線管的電流調節驅動器。

GreenPAK 設計理念

可以使用單個 SLG47105 器件驅動兩個不同的螺線管。SLG47105 器件將控制流過螺線管的電流，并告知用戶每個螺線管的狀態(開啟、關閉或故障狀態)。圖 2 顯示了顯示其內部結構的概念框圖。

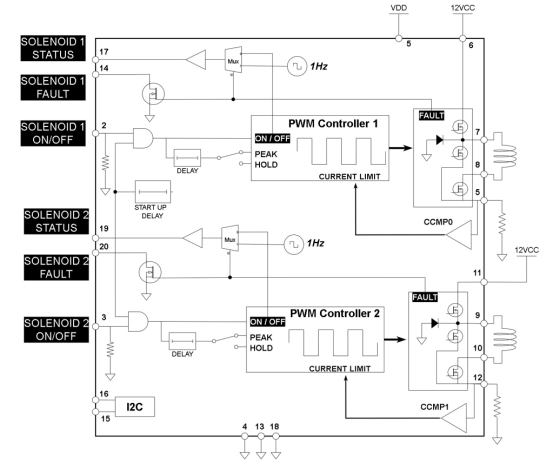

圖 2. 采用 SLG47105 的節能電磁閥驅動器框圖

圖表的右上方顯示了高壓輸出 (HVOUT) 模塊的內部配置及其與外部螺線管的連接。連接到引腳 7 的輸出配置為推挽，連接到引腳 8 的輸出配置為開漏。此開漏輸出在啟動延遲后始終保持開啟狀態。引腳 5 內部連接到引腳 8 的 N-Mosfet 和內部電流放大器。引腳 5 用于測量螺線管電流并將其與內部參考進行比較，將比較結果發送到 PWM 控制器 1 模塊。

PWM 控制器 1 塊生成調節連接到引腳 7 和 8 的螺線管電流所需的 PWM。它有兩個設定點，一個用于螺線管峰值電流，另一個用于螺線管保持電流。PWM 控制器的開/關輸入由其左側的 AND 端口激活。AND 端口連接到啟動延遲塊和引腳 2，后者用作打開和關閉螺線管的外部接口。

連接到 AND 端口的啟動延遲塊用于確保 IC 上電時所有內部塊均正確初始化。AND 端口的輸出連接到另一個延遲塊。當 PWM 控制器打開時，它配置為將螺線管電流調節為其峰值電流值。延遲 50 毫秒后，延遲塊切換 PWM 配置以將螺線管電流調節為其保持電流值。

PWM 控制器 1 模塊的開/關輸入也連接到多路復用器的其中一個輸入。另一個多路復用器輸入連接到頻率為 1 赫茲的方波信號。多路復用器輸出由 HVOUT 模塊中的 FAULT 信號控制。當 FAULT 信號未指示任何故障時，開/關輸入通過引腳 17(即 SOLENOID 1 STATUS 輸出)進行緩沖。當 FAULT 信號指示故障時，方波信號在此輸出中驅動。SOLENOID 1 STATUS 旨在驅動外部 LED 并向用戶顯示螺線管狀態。當 LED 以方波輸出頻率閃爍時，此狀態可以打開、關閉或處于故障狀態。

引腳 14 中提供了一個額外的 FAULT 輸出作為開漏輸出。此輸出旨在驅動外部設備，例如微控制器。

PWM 控制器 1 下方是 PWM 控制器 2，從圖 2 中可以看出，PWM 控制器 2 周圍的控制結構與 PWM 控制器 1 類似。

兩個 FAULT 輸出可以外部連接，因?yàn)樗鼈兪情_漏輸出，如果任何一個輸出發生故障，就會為外部設備提供單個 FAULT 信號。

一個附加模塊是 I2C;它可用于重新配置峰值和保持電流設置。

應用電路

圖3顯示了與本文使用的相同的典型應用電路。

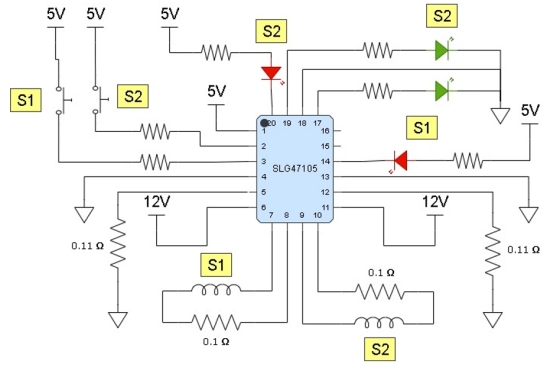

圖 3. 典型應用的電子電路簡化示意圖

圖 3 顯示了驅動兩個不同螺線管(標識為 S1 和 S2)的典型應用的簡化示意圖。如示意圖所示，驅動器由連接到 5 伏電源的兩個按鈕控制。螺線管與一個 0.1Ω 的小電阻一起連接到相應的 HVOUT 輸出。此電阻用于允許通過螺線管進行外部電流測量，對于最終應用而言不是必需的。對于 SLG47105 電流測量，兩個 0.11Ω 的電阻連接到引腳 5 和 12。螺線管狀態輸出連接到綠色 LED，故障輸出連接到紅色 LED。

本文使用兩種規格完全不同的螺線管。表1列出了螺線管S1和S2的主要規格。

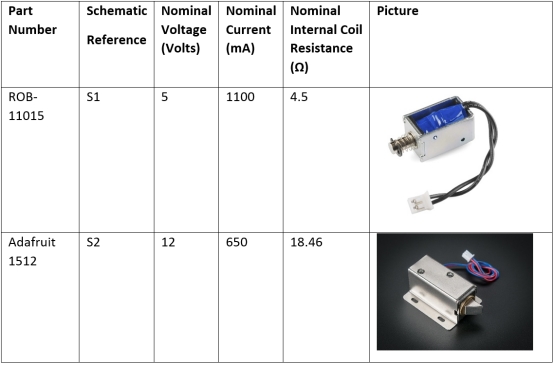

表 1. 螺線管 S1 和 S2 的規格

電磁閥電流設置

螺線管電流將以受控的峰值電流值開始，在初始延遲后，它將降低到保持電流值。我們?nèi)我舛x保持電流應為標稱峰值電流的 20%。根據此定義，可以計算保持電流中耗散的功率以及檢測電阻上的相應電壓。表 2 顯示了每個螺線管的理想螺線管電流、耗散功率和檢測電阻上的電壓。

表 2. 理想配置的電流、耗散功率和檢測電阻電壓

峰值電流值是額定電壓下的螺線管額定電流。保持電流通過將峰值電流乘以 0.2(20%)計算得出。峰值和保持電流計算為內部螺線管電阻上耗散的功率。感測電阻使用歐姆定律通過 0.11Ω 的感測電阻計算得出。S2 的額定線圈電阻使用額定螺線管電壓及其峰值電流值計算得出。

值得注意的是，用于與 SLG47105 中的檢測電阻電壓進行比較的參考電壓由內部 6 位 DAC 提供。我們必須將調節后的電流調整到最接近的 SLG47105 內部參考電壓?？紤]到這一點，選擇了表 3 中所示的以下電壓參考值。表 3 顯示了內部電壓和相應的電流。所有內部值都是所需檢測電阻電壓的 8 倍，因?yàn)橥獠侩妷涸趦?nèi)部放大了 8 倍(下一節將更詳細地介紹)。峰值和保持電流值是使用歐姆定律通過檢測電阻計算的。

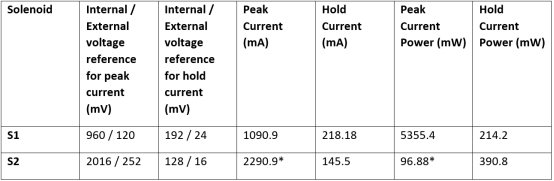

表 3. 內部電壓參考及相應的電流和耗散功率

表 3 中標有 (*) 的值是通過計算得出的，但這些值不可能實現，并不代表現實。對于 S2，峰值電流不需要電流調節，因?yàn)槁菥€管的內部電阻會限制電流?？紤]到這一點，我們決定設置最大電流值的參考。

結論

在本文中，我們討論了螺線管的內部結構，并概述了用于控制螺線管設備的應用電路。在下一部分中，我們將深入研究實施步驟并測試實際解決方案。
