一、晶閘管的過流保護

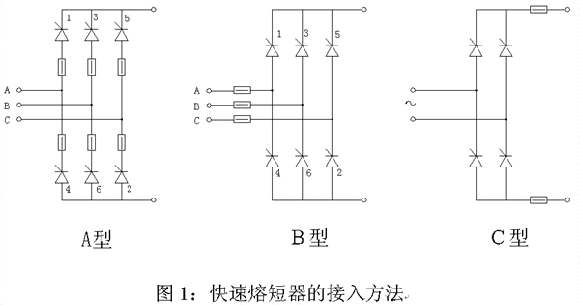

晶閘管設備產生過電流的原因可以分為兩類:一類是由于整流電路內部原因, 如整流晶閘管損壞, 觸發電路或控制系統有故障等; 其中整流橋晶閘管損壞類較為嚴重, 一般是由于晶閘管因過電壓而擊穿,造成無正、反向阻斷能力，它相當于整流橋臂發生永久性短路，使在另外兩橋臂晶閘管導通時，無法正常換流，因而產生線間短路引起過電流.另一類則是整流橋負載外電路發生短路而引起的過電流，這類情況時有發生，因為整流橋的負載實質是逆變橋, 逆變電路換流失敗，就相當于整流橋負載短路。另外，如整流變壓器中心點接地，當逆變負載回路接觸大地時，也會發生整流橋相對地短路。1.對于第一類過流，即整流橋內部原因引起的過流，以及逆變器負載回路接地時，可以采用第一種保護措施，最常見的就是接入快速熔短器的方式。見圖1。快速熔短器的接入方式共有三種，其特點和快速熔短器的額定電流見表1。

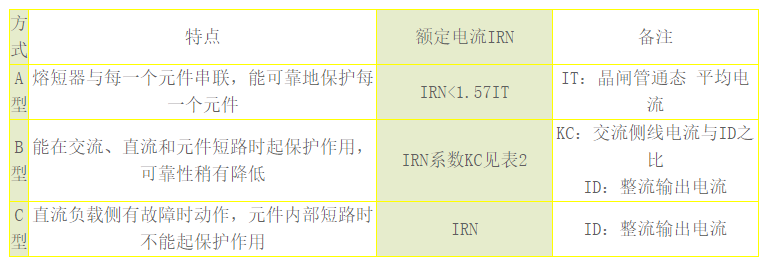

表1：快速熔短器的接入方式、特點和額定電流

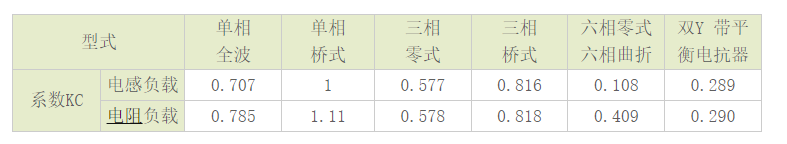

表2：整流電路型式與系數KC的關系表

2.對于第二類過流，即整流橋負載外電路發生短路而引起的過電流，則應當采用電子電路進行保護。常見的電子保護原理圖如下

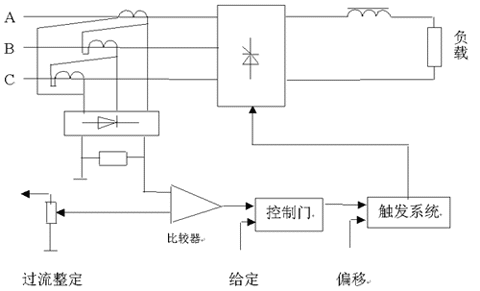

圖2：過流保護原理圖

二、晶閘管6大參數解讀

1、晶閘管正向平均電壓降VF正向平均電壓降VF也稱通態平均電壓或通態壓降VT，是指在規定環境溫度和標準散熱條件下，當通過晶閘管的電流為額定電流時，其陽極A與陰極K之間電壓降的平均值，通常為0.4~1.2V。

2、晶閘管門極觸發電壓VGT門極觸發VGT，是指在規定的環境溫度和晶閘管陽極與陰極之間為一定值正向電壓的條件下，使晶閘管從阻斷狀態轉變?yōu)閷?dǎo)通狀態所需要的最小門極直流電壓，一般為1.5V左右。

3、晶閘管門極觸發電流IGT門極觸發電流IGT，是指在規定環境溫度和晶閘管陽極與陰極之間為一定值電壓的條件下，使晶閘管從阻斷狀態轉變?yōu)閷?dǎo)通狀態所需要的最小門極直流電流。

4、晶閘管門極反向電壓門極反向電壓是指晶閘管門極上所加的額定電壓，一般不超過10V。

5、晶閘管維持電流IH維持電流IH是指維持晶閘管導通的最小電流。當正向電流小于IH時，導通的晶閘管會自動關斷。

6、晶閘管斷態重復峰值電流IDR斷態重復峰值電流IDR，是指晶閘管在斷態下的正向最大平均漏電電流值，一般小于100μA7、晶閘管反向重復峰值電流IRRM反向重復峰值電流IRRM，是指晶閘管在關斷狀態下的反向最大漏電電流值，一般小于100μA。
