今天，小編將在這篇文章中為大家?guī)?a href="/tags/晶閘管" target="_blank">晶閘管的有關報道，通過閱讀這篇文章，大家可以對它具備清晰的認識，主要內容如下。

一、晶閘管如何控制燈泡的亮度

晶閘管是很重要的交流控制器件，比如調節交流電的燈光亮度，調節電水壺水溫，還有風扇無極調速，都可以用晶閘管實現。

接下來我們就來說一說晶閘管是怎么調節燈泡亮度的，在講之前，我們需要先了解怎么控制晶閘管的開啟和截止。

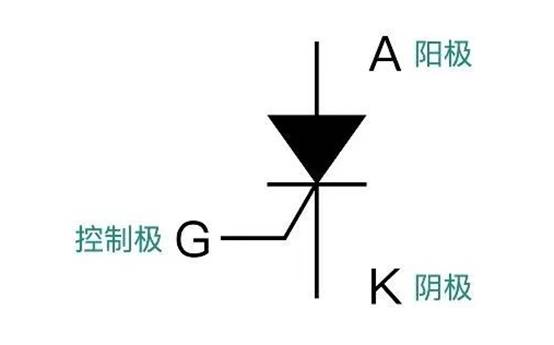

這是一個普通的晶閘管，當我們給G極一個適當?shù)碾妷海蛯?，但是如果這時候把電壓去掉，它不能截止，要想使它截止只需要把電源電壓給去掉，利用晶閘管的這個特性，就可以把它用在交流電的燈光調節上。

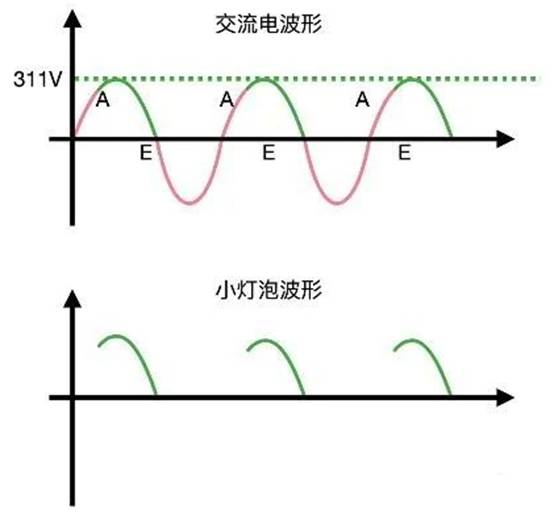

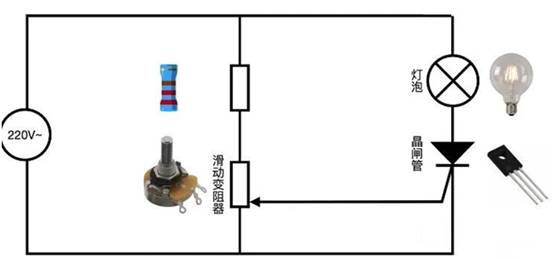

這就是晶閘管的交流調光電路，我們只需要轉動滑動變阻器就能調節燈泡的亮度，電源的波形，當交流電增加到A點時，經過變阻器R2和R1的分壓，R2此時輸出的電壓恰好使晶閘管導通，此時燈泡就被（找元器件現貨上唯樣商城）點亮了，再往后，燈泡會一直亮，直到E點，交流電的電壓降為零，晶閘管截止，燈泡又熄滅。

然后等到下一個A點來臨，燈泡又被點亮，在這個過程中，小燈泡身上的波形是這樣的，但由于交流電的頻率很快，我們幾乎看不到它的閃爍，如果我們想要燈泡亮度更高，可以把滑動變阻器R2往上調節，這樣R2輸出的電壓會更大一些。

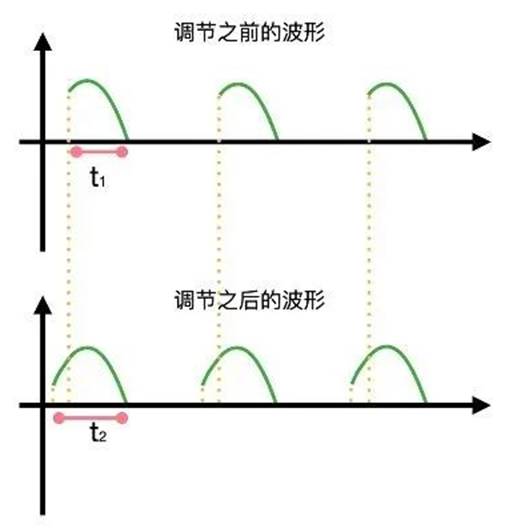

不等交流電到達A點，在B點晶閘管就導通了，然后和上述過程一樣，等交流電到達E點晶閘管又會截止，以此往復，此時落在小燈泡身上的波形是這樣的，可以看出它們的波形差不多，但是調節之后的導通時間明顯比之前更長。

二、晶閘管故障診斷方法

針對不同的故障類型，可以采取不同的診斷方法：

1、開路故障的診斷

外觀檢查：觀察晶閘管是否有明顯的斷裂或脫落現象。

電阻測量：使用萬用表測量晶閘管各引腳之間的電阻值。如果某組引腳之間的電阻值為無窮大或接近無窮大，則可能存在開路故障。

負載測試：將晶閘管連接到負載上并嘗試導通，觀察負載是否工作正常。如果負載不工作，則可能存在開路故障。

2、短路故障的診斷

外觀檢查：觀察晶閘管是否有燒焦痕跡或變形現象。

電阻測量：使用萬用表測量晶閘管各引腳之間的電阻值。如果某組引腳之間的電阻值非常低或接近零，則可能存在短路故障。

負載測試：將晶閘管連接到負載上并嘗試導通，觀察是否有異常電流或發熱現象。如果出現異常電流或發熱嚴重，則可能存在短路故障。

3、熱擊穿故障的診斷

外觀檢查：觀察晶閘管是否有燒焦痕跡或變色現象。

溫度測量：使用紅外測溫儀等工具測量晶閘管工作時的溫度。如果溫度異常升高并超過允許范圍，則可能存在熱擊穿故障。

散熱系統檢查：檢查散熱系統是否設計合理、工作正常。如果散熱系統存在問題導致溫度過高，則需要進行相應的改進和優化。

4、電流上升率損壞的診斷

負載測試：在開關過程中逐漸增加電流上升率并觀察晶閘管的工作狀態。如果晶閘管在電流上升率過快時出現損壞現象（如炸裂、冒煙等），則可能是電流上升率損壞造成的。

經由小編的介紹，不知道你對晶閘管是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試在我們的網站里進行搜索哦。
