一、二極管鉗位電路是什么

二極管鉗位電路是指利用二極管正向?qū)▔航迪鄬?duì)穩定，且數值較小(有時可近似為零)的特點，來限制電路中某點的電位，將周期性變化的波形的頂部或底部保持在某一確定的直流電平上。

鉗位電路的作用是將周期性變化的波形的頂部或底部保持在某一確定的直流電平上。鉗位電路經常用于各種顯示設備中。在示波器和雷達顯示器中用鉗位電路使掃描信號的直流分量得到恢復，以解決掃描速度改變時所引起的屏幕上圖像位置移動問題。在電視系統中用鉗位電路使全電視信號的同步脈沖頂端保持在固定的電壓上，以克服由于失去直流分量或干擾等原因造成的電平波動，從而實現電視同步信號的分離。

二、二極管鉗位電路

雙二極管鉗位保護電路是指由兩個二極管反向并聯組成的，一次只能有一個二極管導通，而另一個處于截止?fàn)顟B(tài)，那么它的正反向壓降就會被鉗制在二極管正向?qū)▔航?.5-0.7以下，從而起到保護電路的目的。

下面是二極管結合電容實現的鉗位電路。分析中不考慮二極管的導通壓降，假設RC時間常數足夠大，從而使輸出波形不會失真。

1、鉗位電路原理

當輸入Vin在負半周期為負時，電流如下圖中紅色箭頭所示。二極管導通，電容逐漸充電至V，在此過程中Vout=0。

當輸入Vin在正半周為正時，電流如藍色箭頭所示。二極管截止，Vout等于電容上電壓加上正半周電壓V，此時Vout=2V。

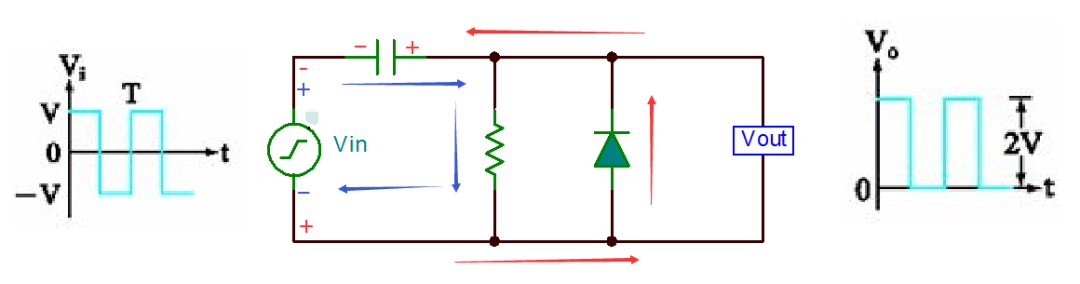

鉗位電路原理

2、偏壓鉗位電路

跟限幅電路類似的，為了獲得所需要的鉗位值，要在電路中加入偏置電壓，如下圖所示。

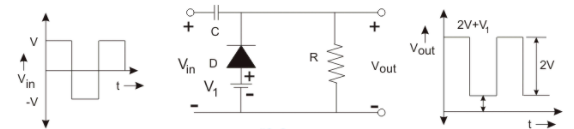

偏壓鉗位電路

當所加的偏壓與二極管導通方向一致，鉗位值會提高V1，Vout=2V+V1。

3、雙向二極管鉗位電路應用舉例

在某些電路中會利用兩個二極管的鉗位作用進行保護，如下圖所示，假設0.7V為D1和D2的導通電壓。

Vin大于等于Vmax，D1導通，Vout會被鉗位在Vmax

Vin小于等于Vmin時，Vout被鉗位在Vmin

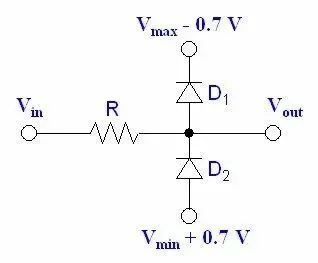

二極管鉗位保護電路
