一、橋式整流電路

由于全波整流電路需要特制的變壓器，制作起來比較麻煩，于是出現了一種橋式整流電路。這種整流電路使用普通的變壓器，但是比全波整流多用了兩個整流二極管。由于四個整流二極管連接成電橋形式，所以稱這種整流電路為橋式整流電路。

圖8橋式整流電路圖

由圖9可以看出在電源正半周時，B1次級上端為正，下端為負，整流二極管D4和D2導通，電流由變壓器B1次級上端經過D4、R1、D2回到變壓器B1次級下端;由圖10可以看出在電源負半周時，B1次級下端為正，上端為負，整流二極管D1和D3導通，電流由變壓器B1次級下端經過 D1、R1、D3回到變壓器B1次級上端。R1兩端的電壓始終是上正下負，其波形與全波整流時一致。

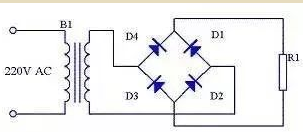

圖9橋式整流電路電流流向圖

圖10橋式整流電路電流流向圖

設B1次級電壓為E，理想狀態下負載R1兩端的電壓可用下面的公式求出：

整流二極管D1和D2承受的反向峰值電壓為：

橋式整流電路每個整流二極管上流過的電流是負載電流的一半，與全波整流相同。

通常情況下橋式整流電路都簡化成圖11的形式。

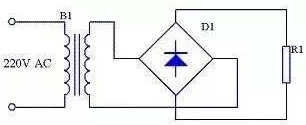

圖11橋式整流簡化電路圖

二、設計橋式整流電路需要注意什么

橋式整流電路是常見的電子電路之一，設計時需考慮以下注意事項以確保電路的有效性和可靠性：

1.輸入電壓

確定橋式整流電路的輸入電壓范圍，包括它的有效值（RMS）和峰值。這將影響二極管的選擇以及濾波器設計。

2.電壓降

設計橋式整流電路時，必須考慮到電流通過兩個二極管會導致電壓降低。通常情況下，使用硅二極管的橋式整流電路至少會有一個約為1.2伏的壓降，并且這個值會隨著通過的電流增加而增大。因此，實際能夠獲得的最大直流輸出電壓至少比輸入交流峰值電壓低1.2伏。

3.熱管理

每個二極管在導通時都會產生至少1.2伏的電壓降，這個壓降會隨著電流的增加而上升。這個電壓降是由二極管兩端的標準壓降和二極管內部電阻造成的。

4.峰值反向電壓

在設計橋式整流電路時，確保所選的二極管的PIV額定值不低于交流輸入的峰值是至關重要的，否則二極管可能會因反向電壓過高而損壞。在橋式整流電路中，由于D1和D4或D2和D3在任一半周期內導通，非導通的二極管將承受整個次級峰值電壓。

因此，對于同樣的輸出電壓，橋式整流電路所需的二極管PIV額定值是中心抽頭整流配置所需額定值的一半，這是橋式整流電路的一個額外優勢。

假設使用的是理想二極管且不計電壓降，則在全波橋式整流電路中，A點與B點的電位相同，C點與D點也相同，這意味著變壓器的峰值電壓將出現在負載上，同時在非導電的二極管上也會出現相同的電壓。
