開關電源是一種將交流電轉換為直流電的電子設備，廣泛應用于各種電子設備中。本文將對開關電源的基本原理進行詳細介紹。

開關電源主要由以下幾個部分組成：

輸入濾波電路：用于濾除輸入電源中的高頻干擾信號，保證開關電源正常工作。

整流濾波電路：將交流電轉換為脈沖直流電，為開關電源提供穩定的直流輸入。

開關管：是開關電源的核心元件，負責將脈沖直流電轉換為高頻脈沖電流。

變壓器：將高頻脈沖電流轉換為所需的輸出電壓。

輸出濾波電路：對輸出電壓進行平滑處理，減小輸出電壓的紋波。

控制電路：根據輸出電壓的變化，實時調整開關管的導通和截止時間，實現對輸出電壓的穩定控制。

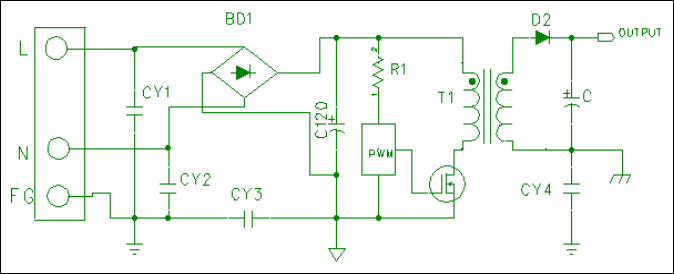

開關電源基本原理圖

圖片

1.一次電路(Primary Circuit) ：

直接與外部電網電源連接的。

2.二次電路(Secondary Circuit)：

位于設備內與一次側相隔離的那部分電路。

3.Y-電容(Y-Capacitor)：

跨接于一次電路與地或一，二次電路之間的高壓電容。

總之，開關電源通過控制開關管的導通和截止，使輸入電壓和輸出電壓之間產生一定的變換關系，從而實現對輸出電壓的調節。開關電源具有體積小、重量輕、效率高、穩定性好等優點，廣泛應用于各種電子設備中。

一、電子設備領域

1. 消費電子產品：

1. 手機充電器：現代手機對電源的要求越來越高，需要高效、小巧的充電器。開關電源能夠滿足這些需求，將交流電轉換為適合手機充電的直流電，同時具有快速充電、過充保護等功能。

2. 筆記本電腦電源適配器：為筆記本電腦提供穩定的電源供應，其高效的轉換效率可以減少能源浪費，同時小巧的體積便于攜帶。

3. 平板電腦充電器：與手機充電器類似，開關電源為平板電腦提供安全、高效的充電解決方案，滿足用戶在不同場合下的使用需求。

2. 家用電器：

1. 電視機：開關電源為電視機提供穩定的電源，保證圖像和聲音的質量。隨著電視機技術的不斷發展，對電源的要求也越來越高，開關電源能夠滿足高清、智能電視等設備的需求。

2. 音響設備：為音響系統提供純凈、穩定的電源，減少電源噪聲對音質的影響。開關電源的高效率和小體積也使得音響設備更加便攜和美觀。

3. 冰箱、空調等白色家電：在這些大型家電中，開關電源用于控制電路和電機驅動等部分，提供穩定的電源供應，提高家電的能效和可靠性。

二、工業自動化領域

1. 工廠自動化設備：

1. PLC(可編程邏輯控制器)：開關電源為 PLC 提供穩定的電源，保證其正常運行。PLC 在工業自動化中起著核心控制作用，對電源的穩定性和可靠性要求很高。

2. 工業機器人：為工業機器人的控制系統和驅動電機提供電源。工業機器人需要高精度、高速度的運動控制，開關電源能夠提供穩定的電源供應，滿足其工作要求。

3. 自動化生產線：在自動化生產線上，各種傳感器、執行器和控制器都需要穩定的電源供應。開關電源可以為整個生產線提供可靠的電力支持，提高生產效率和質量。

2. 電力電子設備：

1. 變頻器：用于調節電機的轉速和功率，廣泛應用于工業領域。開關電源為變頻器提供穩定的直流電源，保證其正常工作。

2. UPS(不間斷電源)：在電力中斷時為關鍵設備提供臨時電源，保證設備的正常運行。開關電源作為 UPS 的核心部件，具有高效率、高可靠性的特點，能夠在短時間內為設備提供穩定的電源。

三、通信領域

1. 通信基站：

1. 為通信基站中的各種設備提供穩定的電源供應，包括無線收發信機、基站控制器等。通信基站通常位于偏遠地區，對電源的可靠性和穩定性要求很高。開關電源具有高效率、寬輸入電壓范圍等特點，能夠適應不同的工作環境。

2. 隨著 5G 技術的發展，通信基站對電源的需求也在不斷增加。開關電源需要提供更高的功率輸出、更好的散熱性能和更高的效率，以滿足 5G 基站的工作要求。

2. 數據中心：

1. 為數據中心中的服務器、存儲設備、網絡設備等提供可靠的電源。數據中心的設備對電源的穩定性和可靠性要求極高，一旦電源出現問題，可能會導致嚴重的數據丟失和業務中斷。開關電源具有冗余設計、熱插拔等功能，可以滿足數據中心的高可靠性要求。

2. 隨著數據中心的規模不斷擴大，對電源的效率也提出了更高的要求。開關電源的高效率可以降低能源消耗，減少運營成本，同時也符合環保要求。

四、醫療領域

1. 醫療設備：

1. 醫用 X 光機、CT 機等影像設備：這些設備需要高精度、高穩定性的電源供應，以保證圖像的質量和準確性。開關電源能夠提供穩定的直流電源，滿足醫療影像設備的工作要求。

2. 監護儀、心電圖機等生命支持設備：對于生命支持設備來說，電源的可靠性至關重要。開關電源具有過壓保護、過流保護、短路保護等功能，可以確保設備在任何情況下都能安全運行。

2. 醫院設施：

1. 醫院的照明系統、電梯等設施：開關電源可以為醫院的照明系統提供高效、穩定的電源，同時也可以為電梯等設備提供可靠的動力。在醫院這種特殊的環境中，電源的穩定性和可靠性直接關系到患者的生命安全和醫院的正常運行。

五、交通領域

1. 電動汽車充電樁：

1. 為電動汽車提供快速、安全的充電服務。開關電源作為充電樁的核心部件，需要具備高效率、高功率密度、寬輸入電壓范圍等特點，以滿足不同類型電動汽車的充電需求。

2. 隨著電動汽車的普及，充電樁的需求也在不斷增加。開關電源技術的不斷進步，將為電動汽車的發展提供更加可靠的充電解決方案。

2. 軌道交通：

1. 在軌道交通系統中，開關電源用于為信號系統、通信系統、照明系統等提供電源。軌道交通對電源的可靠性和穩定性要求很高，開關電源能夠適應軌道交通的特殊工作環境，為系統提供穩定的電力支持。

2. 例如，地鐵列車的控制系統、車門驅動系統等都需要穩定的電源供應。開關電源的高效率和小體積也使得軌道交通設備更加節能和緊湊。
