身為電子工程師，噪聲和輻射無處不在，作為電子設計師必須掌握EMI電磁屏蔽相關知識，而這些知識和解決方案將廣泛用于改善設備免于受到外部電磁干擾。 干擾輻射的來源 麥克斯韋方程顯示，每當電流經流導體時，都會產生磁場，而磁場將會產生電場。電場和磁場的輻射特性被稱之為輻射發射。 這些輻射發射將會在電路或整個印刷電路板(PCB)中引發一些問題。在理想電路之中，電路本身發射的信號只包括電流和電壓，而在現實世界中，噪音是繞不開的問題。當電路信號受到任何干擾時，就會發生這種情況。 由于電磁信號的性質，并不能避免噪聲的存在，但是可以大大降低其影響。 需要注意的是，設備在運行時不會受到其他設備的影響，正如設備不會受到其他設備影響一樣，電磁敏感性是電路系統受到干擾仍然保持正常工作的能力。這種敏感性將取決于施加的噪聲水平，而不同的應用諸如車載、醫療、軍事等領域，擁有不同的程度磁化率。 每個電路、設備或系統都必須經過適當?shù)脑O(shè)計，盡可能減少輻射水平，來達到只對高水平的電磁場敏感。

隨著現代電子設備的迅速普及，與電磁干擾有關的干擾也在日益增加。比如：我們?nèi)粘Ｊ褂玫腤iFI、充電器、電磁爐、電風扇等等，這些設備都會產生電磁干擾(EMI)，電子噪聲和射頻干擾(RFI)，它們可能會對敏感組件產生不利影響，其影響可從小的暫時性故障和數據丟失到永久性系統故障。因此，電磁屏蔽用于控制與一個設備交互時從一個設備釋放的磁能和電能。EMI屏蔽可有效阻止破壞性波損壞敏感組件。

一、產生EMI的主要原因

電磁干擾(EMI)是由三個來源引起的電流和電壓變化產生的干擾。

1.自然電磁干擾

在自然界中，地球的雷電或太空的高能宇宙射線都會導致自然EMI產生。在這里，人類沒有參與產生EMI，它們都是由于諸如暴風雪、雨水、雷暴等天氣變化而發生的，其他自然現象(如太陽輻射和宇宙噪聲)也會產生EMI。值得注意的是，自然EMI其實對現代電子設備來說影響很輕微。

2.人為EMI

所有人類制造的電氣設備都會釋放人為的EMI，當兩個信號彼此接近或多個信號以相同的頻率相遇時，就會引起干擾。當設備與EMI接觸時，這會阻礙設備的正常運行。這種類型的EMI主要存在于發電機、點火器、無線電發射器、電力線、電話、電動機等設備中，而且此類設備和裝置導致的EMI的通常都比較高。

3.電子設備本身的EMI

在固有EMI的情況下，從設備本身釋放的電磁干擾能夠輕易地在內部傳遞，這些內部產生的噪聲通常是由于電流通過電阻器等電子元件產生的熱攪動引起的。

二、EMI屏蔽的重要性

隨著技術的發展，電子產品已成為日常生活中不可或缺的一部分，電磁干擾或信號越來越多。這些看不見的信號來自各種地方，有些已造成嚴重的干擾。這些EMI信號可能會對設備和周圍設備中的其他易損壞組件產生負面影響，這可能會導致設備出現各種問題，比如性能下降甚至是永久性損壞?，F(xiàn)在，面臨的情況是，對于運行速度較快的小尺寸組件，限制其產生的電磁污染變得更加困難。為了保護組件，需要做適當?shù)钠帘我源_保系統的安全運行。因此，使用EMI屏蔽來保護系統免受有意和無意的干擾就變得非常重要了。

三、EMI屏蔽材料

選擇用于EMI屏蔽的材料應具有一定的電磁性能，比如吸收或偏轉電子設備和通信儀器發出的輻射。一般情況下，采用吸收性質的防護罩更為有效，因為它對環境安全。輕質且非侵入性的材料是用于EMI屏蔽的首選。較重的材料會導致妨礙設備正常運行的問題。

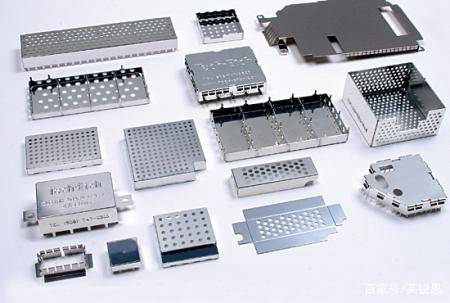

EMI屏蔽中使用的一些典型材料：鍍錫鋼、碳鋼、銅(銅合金770)、鋁、鎳、鋅、鎳銀等。在這些材料中，鍍錫鋼板應用最多，因為它的成本較低。從低頻率的kHz范圍到低頻率的GHz范圍，都是理想的選擇。

銅是衰減或吸收電磁輻射最可靠和有效的材料。銅合金770(也稱為770合金)由銅、鎳和鋅制成，它專門用于EMI屏蔽中的需要具備耐腐蝕的應用場景。此外，鋁也是一種用于EMI屏蔽的材料，因為它具有各種特性，例如高電導率和適當?shù)膹姸戎亓勘?。鋁在本質上也是有色金屬，但是，鋁確實表現出了一些不良特性，例如可焊性差，并且非常容易受到電腐蝕和氧化的影響。

四、應用領域

現在，移動無線通信和電子設備的空前增長，迫使制造商必須保護其產品免受有害無線電頻率的干擾。

1.汽車行業

快速變化的汽車行業在全球范圍內引領了電動汽車和自動駕駛汽車的新浪潮。這些車輛配備了先進的功能，例如車載GPS導航系統、觸摸屏系統、藍牙、免提系統等。這些車輛中的高級電子設備在應對EMI方面帶來了挑戰。因此，與傳統汽車相比，電動和自動駕駛汽車對EMI屏蔽的需求更高。

2.電信

隨著智能手機的普及和5G等技術的推出，全球電信業正在迅速發展。所使用的組件和基站需要強有力的保護，以確保與消費者之間的平穩數據傳輸。

3.安防

EMI屏蔽已成為安防領域的重要技術之一。它普遍用于重要電子設備、控制面板等的保護層，有助于保護敏感組件。EMI屏蔽的質量對于抵抗強烈干擾非常重要。

4.航天

隨著航空航天工業的不斷發展，降低設備對EMI的敏感性變得非常重要。因此，EMI過濾材料在航天工業中的應用也會越來越多。
