混頻器可以在不丟失基帶信息的情況下,對調制信號進行向上和向下轉換。

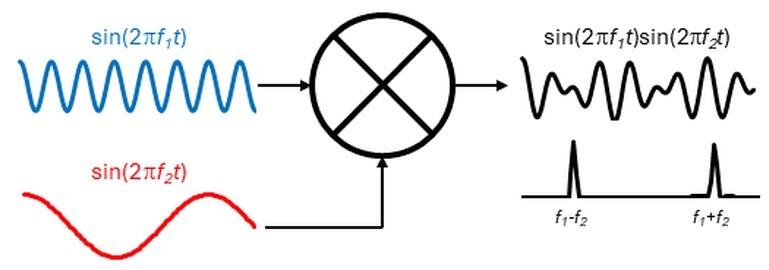

第一部分 該系列描述了通過非線性設備(如混合器)將兩個或多個正弦信號組合而產生的相互調制。 圖1 .混合器的輸出是它的兩個輸入的結果,它的輸出的頻率含量是 f 1 + f 2 和 f 1 – f 2 .頻率 f 1 和 f 2 不要出現在輸出中(除非它是 f 1 = f 2 ,在這種情況下,輸出包含 f 1 = f 2 加上直流元件)。

圖1混合器的輸出包括輸入波形頻率的總和和差。

這就提出了一個問題:如果 f 1 圖1中是一個載體 f 2 我們要用的消息信號來調制載波,載波在調制過程中會消失嗎?

這取決于調制方案.這是一個被稱為雙邊帶抑制載波調制的調幅(AM)版本的方程:

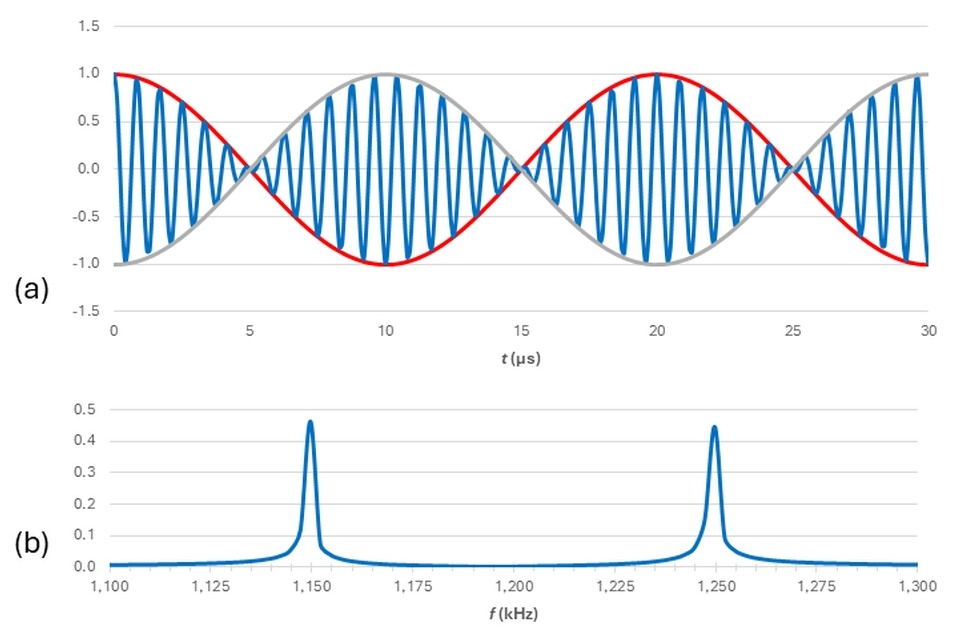

在這里, f M 我們要用的信號來調節載波 f C . 圖2a 顯示調制波形(藍色) f C 1,200千赫和 f M 等于50千赫(紅色,灰色曲線表示負 f M ). 圖2B 顯示被調制信號的快速傅立葉變換(FFT)。這里,原來的1200千兆赫載波器并沒有出現--只有1,150千兆赫和1,250千兆赫的邊帶--也就是說,從1,200千兆赫到50千兆赫。

圖2DSRSC信號(A)包括側帶,但沒有出現原來的1,200千兆赫載波信號。

沒有被抑制的載波的傳統調幅怎么樣?

以下是相關的公式:

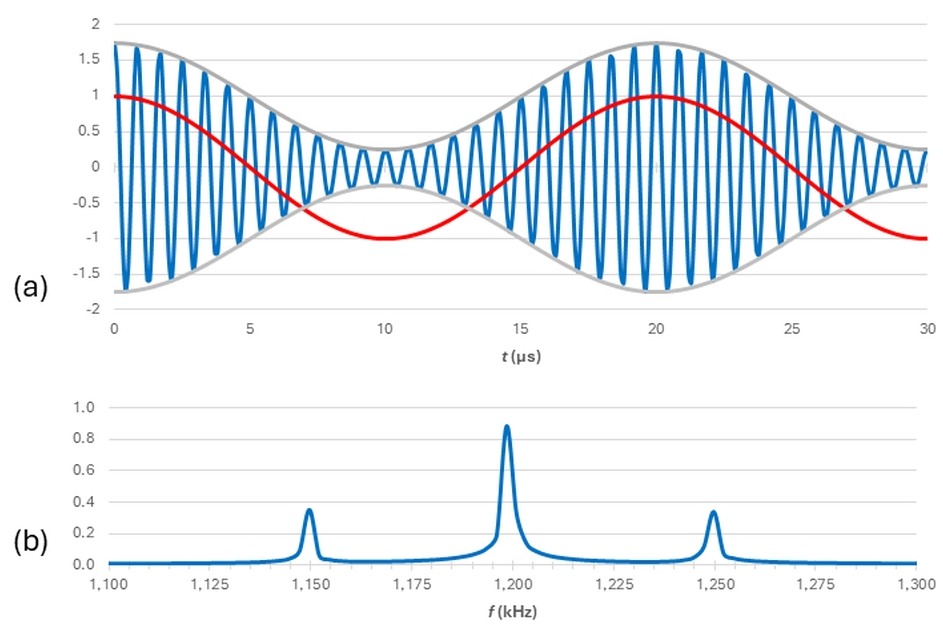

圖3a 顯示時間域表示 f 我 (t) 圖2中使用的相同頻率。請注意,在傳統的AM方程中,等號直接右的術語不會乘以任何其他變量。還請注意,在圖3A中,載體包(灰色)的絕對值總是大于零。 圖3B 顯示了FFT。在這里,載波確實顯而易見,其邊帶由+50千赫偏移.

圖3傳統的AM信號(A)的時域表示包括原始載波的FFT(B)。

還有什么對交互調制的好處?

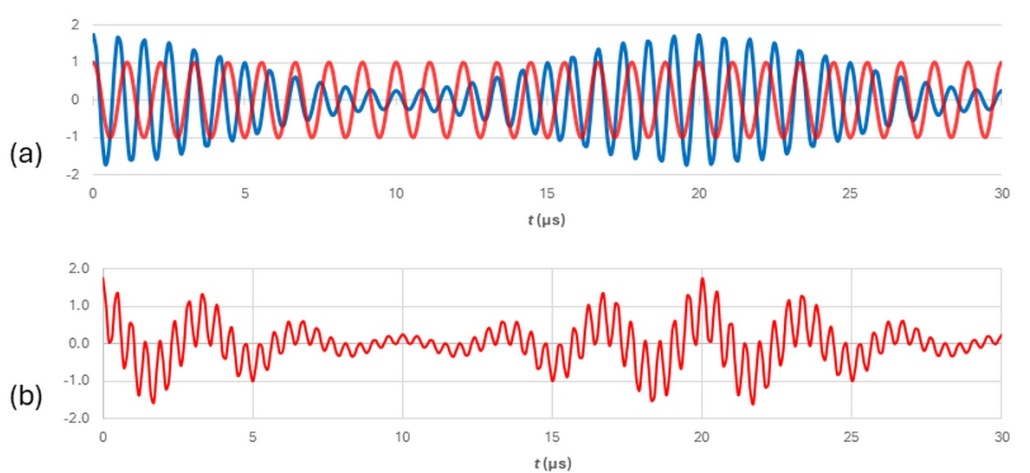

假設我們不想使用圖3中的1200KZ載波?；ハ嗾{(diào)制使我們把載波及其伴隨的側帶轉換為其他頻率。例如, 圖4A 顯示圖3A(藍色)和900KZ余弦波(紅色)的調制載波。 圖4B 顯示這兩種波形的乘積(通過在攪拌器中組合獲得)。

圖4結合圖3調制藍色波形和900-KZ紅色波形(A)在一個混合器的波形代表產品(B)。

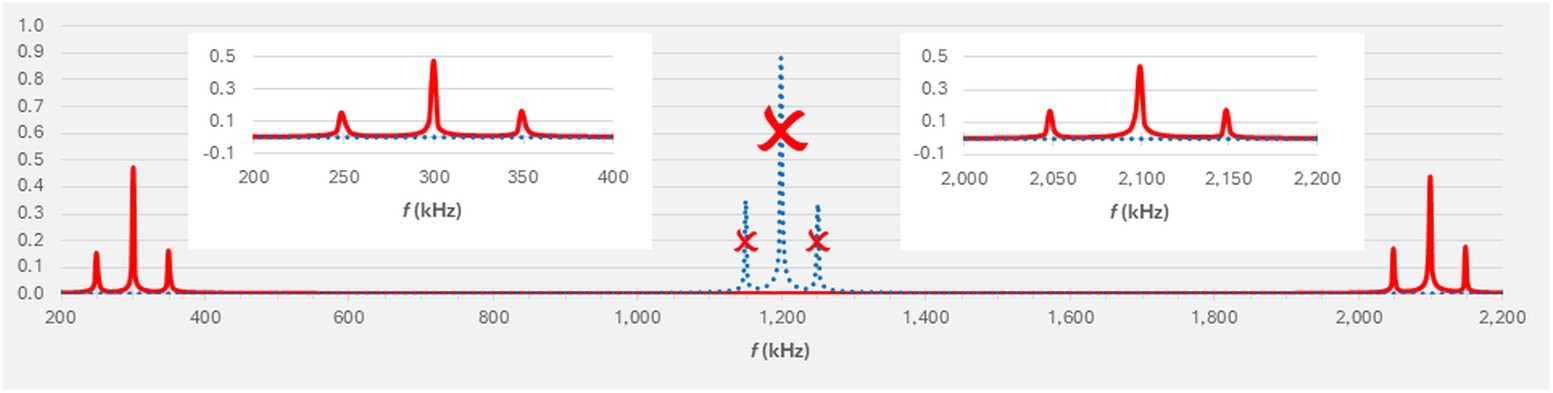

圖5 顯示了圖4B波形的FFT。請注意,1,200KKZ載波器及其附屬帶已經消失;我正在顯示它們作為一個點藍色痕跡供參考。1,200千兆赫載波器已向下轉換900千兆赫至300千兆赫,向上轉換900千兆赫至2,100千兆赫,并按每一載波器所強調的那樣,保持其50千兆赫偏移。這里的關鍵是,頻率翻譯過程不會干擾我們檢索原始基帶消息的能力。

圖5圖4B波形的FFT顯示,圖3B載波及其邊帶已被900千赫向下轉換和向上轉換。

對我來說,50公里的側帶看起來不奇怪嗎?

是的。典型的調幅最好是在約560至1,700千赫的載波上使用5千赫的邊帶,而不是峰值,而是在邊帶極限附近逐漸減小的連續函數的近似值。我選擇這里的參數是為了使圖5中的向下轉換和向上轉換的載體能夠以足夠的分辨率出現在同一個圖表上,從而使邊帶仍然清晰可見。在這篇文章中,我使用了微軟的EXERL,這在最近的一篇文章中有描述。?在系列的?第三部分里面 ,我們將快速查看選擇參數和設置的原因。這將結束我們對互調的良好使用的觀察,我們將把重點放在壞的:互調失真(IMD)上。
