我們得出結論?第2部分 本系列中的一個,以我們的樣本大小,查看39.1-赫茲和38.12-赫茲余弦波的快速傅立葉變換(FFSTS)。 N =512及樣本間隔 新一代 = 1 ms ( 圖1 ).

圖1兩個余弦波的FFT顯示出不同的幅幅。

這兩種痕跡的幅度不是應該是1嗎?

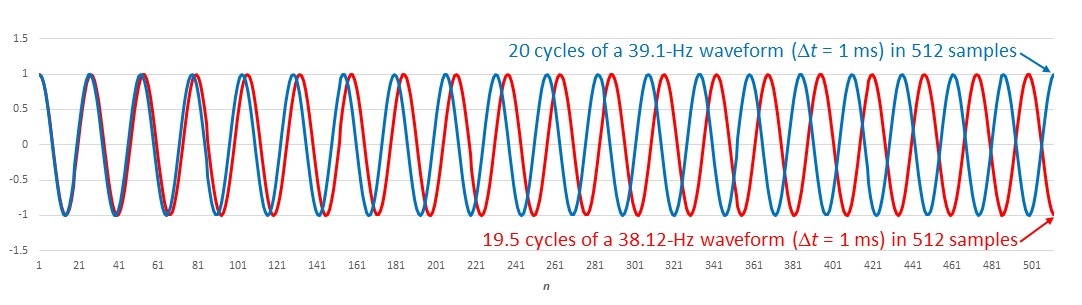

是的。 圖2 說明了它們?yōu)槭裁床贿m合我們的樣本空間:39.1-赫茲波形的20個周期,但是只有38.12-赫茲波形的19.5個周期。

圖2當一個整數的周期數適合我們的樣例空間時,FFT執行得很好。

為什么會有問題?

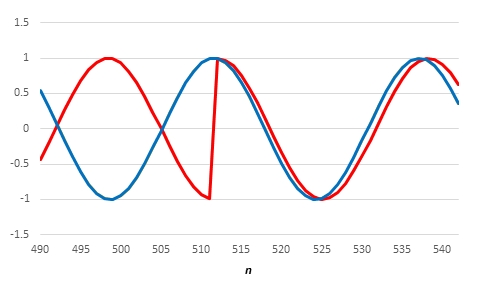

FFT假設有限數據集無限擴展。 圖3 顯示了512個樣本的情況。紅色波形顯示出一種不連續性,或者,在我們的采樣范圍內,一個非常陡峭的斜坡,這表示頻率超過我們的尼奎斯特極限的能量。這種效應被稱為光譜泄漏.

圖3紅色波形每512個樣本顯示一個中斷。

我們可以調整樣品尺寸來補償嗎?

這是不方便的,因為我們通常會獲得未知的信號。另外,Eelel的FFT算法要求n的功率為2,所以我們不能僅僅添加一些額外的樣本,以使紅波時間趕上。

解決方案是什么?

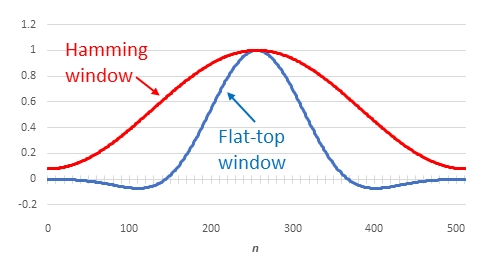

我們應用窗口函數,提供接近統一的增益靠近我們的樣本集中心和增加的衰減水平接近開始和結束。許多窗口函數可以使用。 圖4 幅幅相對于。兩個常見的樣本n:漢明窗口及平頂

圖4窗口函數在N樣本中應用不同的增益。

圖5 顯示應用于38.12赫茲波形的漢明窗口,其中FFT峰值幅為0.448。

圖5漢明窗口減少光譜泄漏。

這甚至低于圖1的0.667。

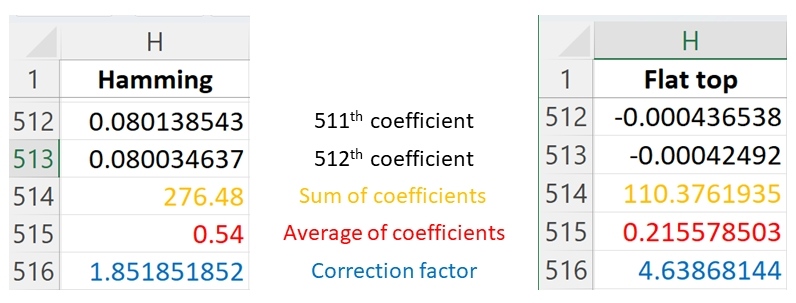

對,因為窗戶的整體效果是衰減的。我們需要一個校正因子,我們可以通過滾動到H柱底部,計算漢明系數的平均值( 圖6 這里是1.85,所以我們的修正幅度是0.629。

圖6修正因子是系數平均值的逆。

還缺1。

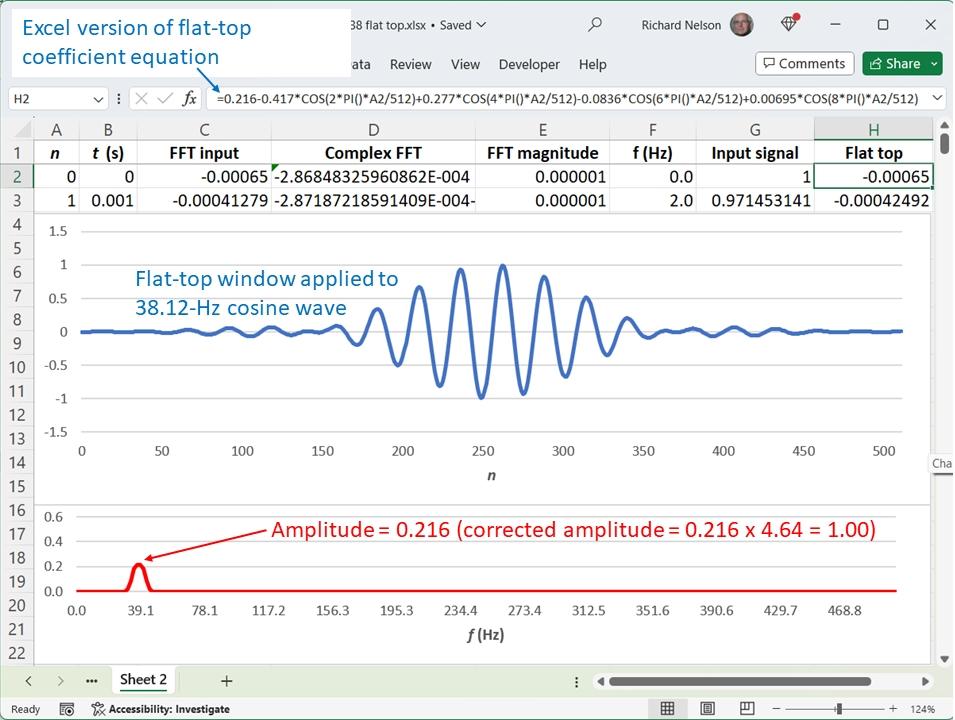

讓我們試一下平頂( 圖7 )。當然,帶有適當校正因子的平頂窗(圖6,右)提供了良好的幅值精度。

圖7平頂窗口提供良好的幅值精度。

請注意,這些修正因素只適用于幅值。

窗口功能也有能量校正因子,它們在數量上不同于幅校正因子(在一份來自年間的文章中有描述)。

為什么峰不是38.12赫茲?

如果你回顧第2部分中的圖7,你會發現39.1赫茲是最接近于38.12赫茲的"頻率桶",這表明38.12赫茲不適合我們的樣本空間。

在第2部分中,您向FFT提供了39.1赫茲的基音加第三、第五和第七次諧波。窗口是否影響結果?

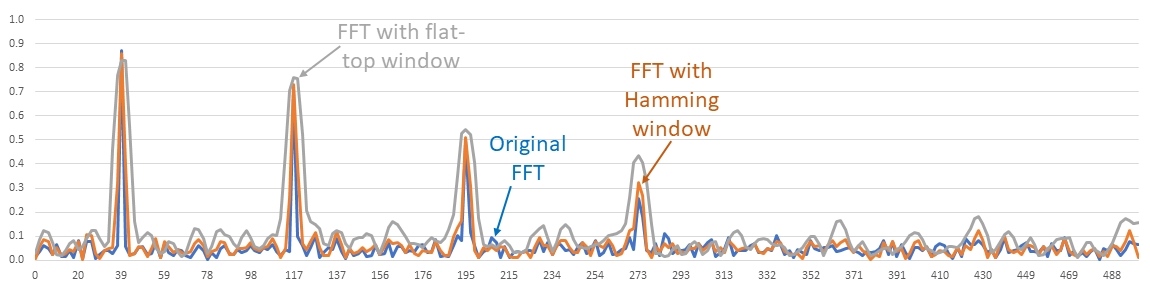

好的問題答案不多。 圖8 顯示未開窗和窗口窗口。FFT確實提供了一個意想不到的結果,但是光譜泄漏并不是問題,窗口也不是解決的辦法。

圖8哈明和平頂窗口的效果最小。

什么問題?

在這一系列中,我們關注的是幅值,但較早的一個系列是相位噪聲(參見?部分1 和?2 )這是FFT的靈感。在本系列的最后一部分,我們將回到相位噪聲主題及其對圖8信號的適用性,并展示如何使用FFT進行相位測量。
