概述

由于電壓是看不見的，所以無法通過觀察電路來判斷電路中流過的電壓。但是，電子設備中的每個電路都有其運行所需的預定電壓，過高的電壓可能會導致設備損壞或人身傷害。同時

，如果電壓過低，電路將無法運行，因此當電子設備發生故障時，有必要檢查電壓是否正確。本頁詳細介紹了測量電壓時使用的測試儀的使用方法以及使用時的注意事項。

需要測試儀來測量電壓。

如果您想測量某物，就需要測量?jī)x器。儀器用于精確測量事物;例如，如果您想測量長度，您需要一把碼尺或卷尺;如果您想測量重量，您需要一個秤或天平;如果您想測量時間，您需要一個時鐘。這樣，使用的儀器取決于要測量的內容。

電壓測量也是如此。這尤其如此，因?yàn)槟床坏交蛴|摸不到電壓。與物理屬性不同，您不能僅通過觀察就做出粗略的估計。因此，您需要一個測試儀來測量電壓。這些儀器的一些用途包括：

· 檢查安全

· 檢查質量

· 根據測量值進行預測

· 解決問題

· 檢查適用性

測試儀可讓您通過測量電壓來徹底檢查電氣設備的狀況。

測試人員的類型

測試儀有多種變體。本節詳細介紹了可用的主要測試儀類型。

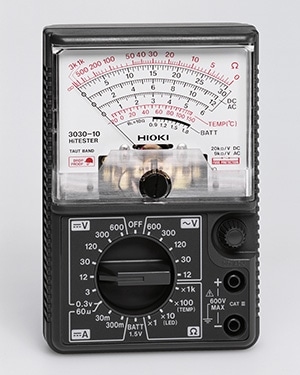

模擬測試儀

模擬測試儀可根據刻度尺上指針的偏轉做出直觀判斷。它們測量的參數選擇簡單，優點是易于使用。另一方面，它們的缺點是儀器損耗大。

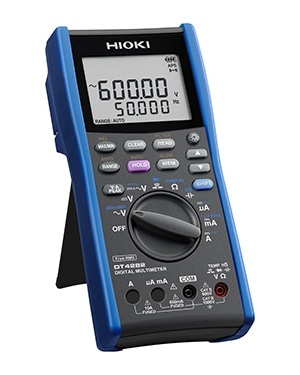

數字萬用表 (DMM)

數字萬用表以數字形式顯示測量結果，使用戶能夠獲得準確的讀數。許多數字型號具有模擬測試儀難以實現的高級功能，例如高級測量、連續性檢查和二極管檢查功能。某些型號甚至可以將測量數據發送到計算機。此外，數字型號的特點是儀器損耗低。數字萬用表可以根據其使用的整流方法進行分類。

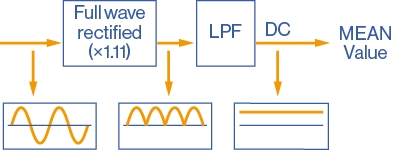

平均值整流法是將輸入波形作為正弦波進行處理，然后進行轉換，以顯示測量結果。如果波形失真，則這種方法容易導致測量誤差增加，因此需要謹慎。相比之下，真有效值法會轉換并顯示波形(包括其諧波分量)，從而使儀器能夠顯示測量誤差較低的值。

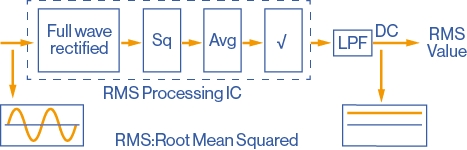

真有效值法使用均方根公式將波形(包括其諧波分量)轉換為顯示。

儀器還可以根據其提供的功能進行分類，例如是否提供電流測量端子。高端型號提供大量測量參數選擇，而簡單型號則提供較少的參數選擇。高端型號能夠在各種應用中進行高精度測量。但是，它們也更昂貴;建議購買適合您計劃使用目的的儀器。

如何用測試儀測量電壓

本節提供使用數字萬用表測量電壓的簡單步驟。

1. 選擇測量參數

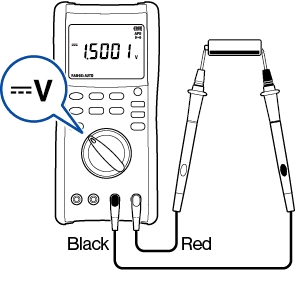

數字萬用表有電壓、電阻、電流等多種測量參數。首先，將旋轉開關設置為電壓。如果是直流電壓，則顯示電壓?jiǎn)挝弧癡”和表示DC的標記，如圖所示。如果是交流電壓，則設置為顯示單位“V”和表示AC的標記的參數。

2. 插入測試導線

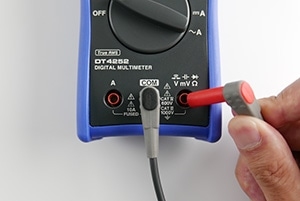

將黑表筆插入數字萬用表的COM端子，紅表筆插入標有“V”和“mV”的端子。為確保測量準確，建議在測量前進行調零。

電壓測量端子

3. 連接電路并讀取值

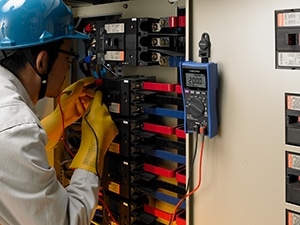

如果測量直流電壓，紅色測試引線為正極，黑色測試引線為負極。如果測量交流電壓，引線沒有正負極之分。如果測量電壓，將引線與被測電路的兩端接觸。這樣，就可以測量電壓值。如果使用模擬儀器，讀取刻度盤上指針的位置;如果使用數字儀器，讀取顯示屏上的數值。

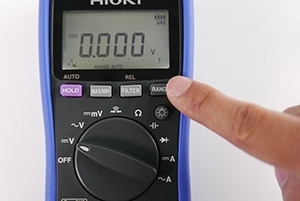

可以選擇電壓測量的測量范圍。如果不確定測量的電壓有多大，請從最大量程開始，并根據需要逐步切換到較低的量程。如果使用數字測試儀，許多型號都可以自動為您選擇量程。

選擇范圍

電壓測量注意事項

使用測試儀測量電壓時應注意一些注意事項。

改變量程時，將引線移離被測電路。

如果需要改變量程，請先將測試引線移離被測電路。在引線接觸電路的情況下改變量程可能會損壞儀器。

將導線與被測電路接觸時要小心。

小心地將導線僅與目標區域接觸。粗心地讓導線接觸電路的其他部分不僅會損壞儀器，還會損壞您要測量的電子設備。

為您的應用選擇最佳測試儀

您可能需要測量電壓以檢查電子設備的安全性或質量。測試儀(萬用表)是測量電壓的必需品。這些儀器有模擬和數字兩種，許多都提供一系列便捷的功能。使用您在這里學到的知識來選擇一款滿足您需求的測試儀，然后用它來測量電壓。
