在射頻信號鏈中,功率放大器(PA)是位于發射機信號鏈電路和天線之間的有源元件, 圖1 .它通常是一個單獨的離散組件,它的要求和參數不同于傳輸鏈和接收電路的要求和參數。這個常見問題將研究巴勒斯坦權力機構的作用及其特征。

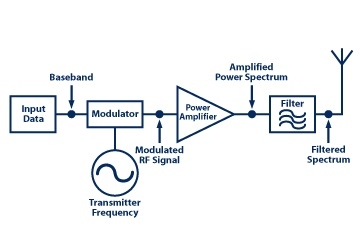

圖1:功率放大器是采用低頻率射頻信號并提高其功率的元件,不增加任何對格式、調制或其他因素的改變;有時需要在源(PA)和負載(天線)之間顯示濾波器,以盡量減少由于PA不完善而產生的不希望的信號。

問:PA是做什么的?

答:PA的基本功能在概念上非常簡單。它采用低功率的射頻信號,已經與數據編碼和調制,在所需的頻率,并提高其信號強度,為設計所必需的水平。這個功率水平可以是從毫瓦到幾十,幾百,或幾千瓦特。PA不會改變信號的形狀、格式或模式,而是"僅僅"放大它。

問:PA是否總是一個獨立的、離散的組件?

A: 不。對于100兆瓦或更少的低功率射頻輸出,PA可能是射頻傳輸集成電路的一部分,甚至更大的收發集成電路。雖然通過這種方式實現PA可以節省BOM成本,但它確實要求設計者對射頻IC和天線的物理位置非常謹慎,因為射頻信號路由是一個挑戰。此外,芯片PA的設計和執行可能會對其性能或相關射頻電路的性能造成困難的損害。

在高功率水平的另一端,大約500-1000瓦,一個單獨的離散PA可能無法處理功率水平。在這些情況下,可以并行使用多個PA設備。雖然這樣做可以解決電力問題,但并行設計帶來了電力平衡、電流共享、熱匹配、處理和預防個人故障或過熱等新問題。

問:什么是 a MMIC?

答:帶或不帶帕的射頻集成電路被稱為MMIC-毫米集成電路-盡管嚴格來說,毫米波的范圍是30千兆赫到300千兆赫,而從1千兆赫到30千兆赫的范圍被認為是微波。但通常使用的術語MMIC通常用于較高的微波頻率。

問:什么樣的半導體工藝用于射頻PA?

答:除了標準MOSIFT外,大約10年前,主要的工藝是氟化鋇,目前仍在使用,主要是在5W系列的智能電話和有線電視中。在過去十年中,由于市場需求和供應商對工藝的大量投資,氮化鋇在電力水平較高的情況下取得了重大進展。甘現在是最受歡迎的PA新設計流程。

操作頻率如何進入情況?

A: 每當有射頻設計,關鍵問題是功率和頻率,以及一個因素對另一個因素的影響。費茨的工作可以達到幾百兆赫,但可以達到千兆赫的范圍,而加士對幾十兆赫是有用的,雖然最好低于10兆赫。在進入幾十個千兆赫的頻率,其中大部分的射頻活動是集中的(想想5g),甘是最有吸引力的過程。(當然,這些一般性發言中的每一個都有例外,而且整個區域都在快速移動,所以這些一般性發言是不斷變化的。)

注意,過程技術只是故事的一部分。另一部分是在制造拓撲結構方面如何使用這一工藝,其中包括雙極結晶體管、增強式MOSFET、異種結雙極管、金屬半導體費茨、高電子移動式晶體管和橫向擴散的金屬氧化物半導體。每個細節的微妙之處通常與PA用戶沒有直接的關系,但它們確實會影響PA能夠做什么及其局限性。

問:假設匹配網絡有正確的規格,影響其使用的主要設計問題是什么?

答:有三種:布局、信號完整性和寄生蟲學;熱管理(主要是帕效率在30%到70%之間)、熱吸收器、氣流和導電/常規冷卻;以及開發一個與天線相匹配的阻抗網絡; 圖2 .

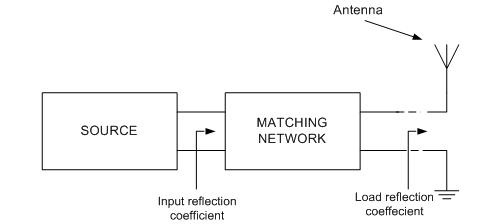

圖2:幾乎在每一種情況下,都需要在PA和天線之間建立一個失調匹配網絡,以確保盡可能接近統一的最大功率轉移和VSWR。

問:布局和熱管理看起來足夠簡單,可以預測和建模,但是如何匹配呢?

A: 匹配是很棘手的,因為一個可以接受的匹配--在大多數情況下會導致VSWR<2--需要仔細建模,使用史密斯圖表( 圖3 )或類似的工具,通常是VNA(矢量網絡分析器)。但是真正的挑戰是負載的參數--這里是天線--可能不是恒定的。

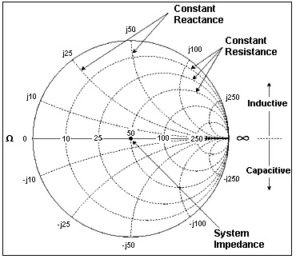

圖3:史密斯圖表是一個非常古老但仍然有用的圖形工具,用于顯示各種可能的路徑和組件組合,這些路徑和組合將在PA輸出和天線之間提供阻抗匹配。

如果最終產品是智能手機,例如,用戶手和身體以及附近其他物體的位置會影響負載阻抗,從而影響阻抗匹配的優點。隨著使用環境的變化,天線的"脫弦"和VSWR將增加,導致輻射能源效率低下、可能過熱和熱關閉。這里有一些技術可以用來抵消這些變化,比如動態阻抗匹配,但是這些增加了成本和復雜性。
