本文中，小編將對電壓比較器予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

一、運算放大器構成的電壓比較器

集成運算放大器除了能對各種模擬信號進行運算外，還可以對信號進行處理，如作有源濾波器和電壓比較器等。

運算放大器作電壓比較器時，工作在飽和區。下面公式中的Uo max和Uo min分別為uo的最大值和最小值（即正負飽和輸出電壓+Uo（sat）和-Uo（sat））。

1、簡單比較器

（1）反相輸入

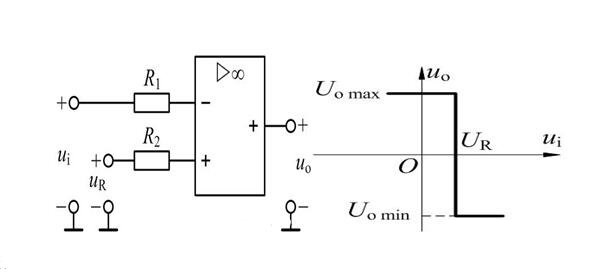

圖1 簡單比較器（反相輸入）電路圖 圖2 簡單比較器（反相輸入）傳輸特性

比較器的輸入信號ui接運放的反相輸入端，參考電壓UR接運放的同相輸入端，有

（2） 同相輸入

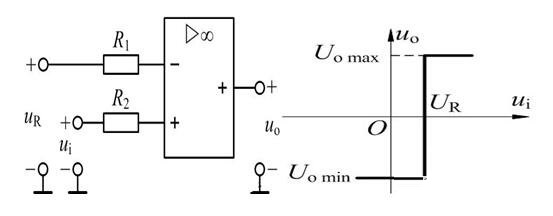

圖3 簡單比較器（同相輸入）電路圖 圖4 簡單比較器（同相輸入）傳輸特性

比較器的輸入信號ui接運放的同相輸入端，參考電壓UR接運放的反相輸入端，有

若簡單比較器的參考電壓為零，則稱為過零比較器。

2、滯回比較器

在簡單比較器的基礎上引入正反饋，即得滯回比較器。

（1） 反相輸入

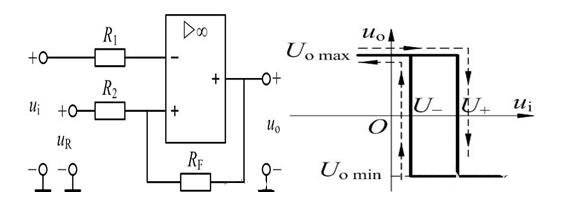

圖5 滯回比較器（反相輸入）電路圖 圖6 滯回比較器（反相輸入）傳輸特性

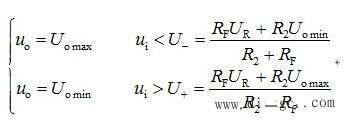

比較器的輸入信號ui接運放的反相輸入端，參考電壓UR接運放的同相輸入端，有

回差為

（2） 同相輸入

比較器的輸入信號ui接運放的同相輸入端，參考電壓UR接運放的反相輸入端，有

回差為

二、電壓比較器3大作用

1、信號轉換與處理

電壓比較器在信號轉換和處理方面也發揮著重要作用。它可以將模擬信號轉換為數字信號，為數字電路提供所需的輸入信號。此外，電壓比較器還可以對信號進行整形、濾波等處理，以改善信號的質量和穩定性。這些功能使得電壓比較器在模擬信號處理、控制系統等領域具有廣泛的應用。

2、精確測量與控制

電壓比較器的高精度和靈敏度使其能夠用于精密測量和控制過程。在需要高精度電壓檢測的場合，如傳感器接口電路、精密儀器等，電壓比較器能夠提供可靠的測量結果。同時，通過與其他電子元件配合使用，電壓比較器還可以實現復雜的控制邏輯和算法，以滿足各種精密控制需求。

3、應用于多種電子設備

電壓比較器廣泛應用于各種電子設備中，包括但不限于電機控制系統、電源管理系統、傳感器接口電路、音頻和視頻處理設備、實驗室儀器等。在這些應用中，電壓比較器發揮著關鍵的作用，確保設備的正常運行和性能優化。

綜上所述，電壓比較器是一種功能強大且應用廣泛的電子元件。它通過比較兩個輸入電壓的大小并輸出相應的電壓信號，在觸發信號控制、數字和頻率控制、電壓故障檢測、電路保護以及信號轉換與處理等方面發揮著重要作用。隨著電子技術的不斷發展和應用領域的不斷拓展，電壓比較器的性能和功能也將不斷提升和完善。

以上便是小編此次帶來的有關電壓比較器的全部內容，十分感謝大家的耐心閱讀，想要了解更多相關內容，或者更多精彩內容，請一定關注我們網站哦。
