Oct. 30, 2024 ---- HBM產品已成為DRAM產業關注焦點，這使得Hybrid Bonding (混合鍵合)等先進封裝技術發展備受矚目。根據TrendForce集邦咨詢最新研究，三大HBM原廠正在考慮是否于HBM4 16hi采用Hybrid Bonding，并已確定將在HBM5 20hi世代中使用這項技術。

與已廣泛使用的Micro Bump (微凸塊)堆疊技術相比，Hybrid Bonding由于不配置凸塊，可容納較多堆疊層數，也能容納較厚的晶粒厚度，以改善翹曲問題。使用Hybrid Bonding的芯片傳輸速度較快，散熱效果也較好。

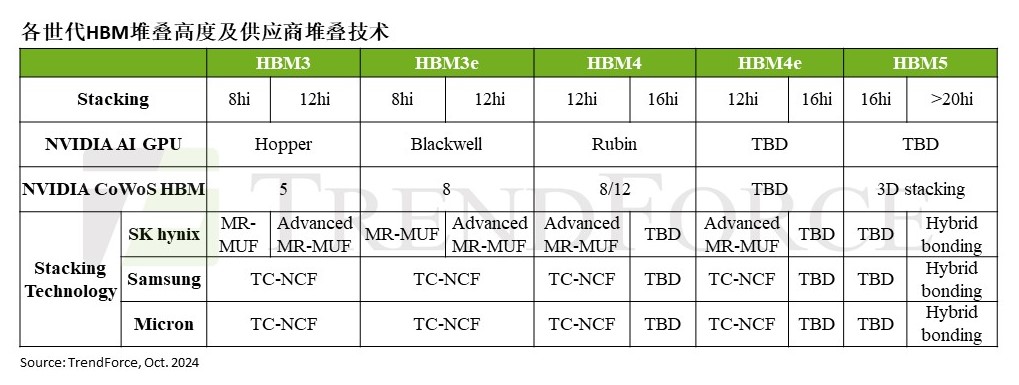

TrendForce集邦咨詢表示，三大原廠已確定將在HBM3e 12hi及HBM4 12hi世代延續使用Advanced MR-MUF及TC-NCF堆疊架構。對于HBM4 16hi和HBM4e 16hi世代，因Hybrid Bonding未較Micro Bump具明顯優勢，尚無法斷定哪一種技術能受青睞。若原廠決定采用Hybrid Bonding，主要原因應是為及早經歷新堆疊技術的學習曲線，確保后續HBM4e和HBM5順利量產。三大業者考量堆疊高度限制、IO密度、散熱等要求，已確定于HBM5 20hi世代使用Hybrid Bonding。

然而，采用Hybrid Bonding需面對多項挑戰。如原廠投資新設備導入新的堆疊技術，將排擠對Micro Bump的需求，也不再享有原本累積的技術優勢。Hybrid Bonding尚有微粒控制等技術問題待克服，將提升單位投資金額。此外，由于Hybrid Bonding需以Wafer to Wafer模式堆疊，若front end(前端)生產良率過低，整體生產良率將不具經濟效益。

TrendForce集邦咨詢指出，采用Hybrid Bonding可能導致HBM的商業模式出現變化。使用Wafer to Wafer模式堆疊，須確保HBM base die(基礎裸晶)與memory die(內存裸晶)的晶粒尺寸完全一致;而前者的設計是由GPU/ASIC業者主導，因此，同時提供base die及GPU/ASIC foundry(晶圓代工)服務的TSMC(臺積電)可能將擔負base die與memory die堆疊重任。若循此模式發展，預計將影響HBM業者在base die設計、base die與memory die堆疊，以及整體HBM接單等商業環節的產業地位。
