智能家居因其便利性和節能性而受到歡迎。一個正在實施的項目使用語音命令無線控制家用電器和燈光。Android應用程序執行語音到文本的轉換，藍牙與微控制器通信以執行命令。這消除了與設備進行物理交互的需要。智能家居可以通過自動化任務和跟蹤能源使用情況來節省能源并減少碳足跡。家庭中的智能技術是一種使日常工作更容易的有效方式。智能家居設備還可以跟蹤能源使用情況，并提供提高效率的見解。

在此之前，我們已經建立了一些物聯網家庭自動化項目，以下是一些示例：

?基于物聯網的人孔監控系統

?用Android Studio創建一個Android應用程序，使用NodeMCU通過WiFi控制LED

?家庭自動化與Node-RED和樹莓派：控制燈和讀取DHT11數據

組件的要求

?Arduino UNO

?HC-05藍牙模塊

?2路繼電器模塊(5v)

?2人

?2個燈泡

?帶2針公插座的220v電線

?太陽板

?跳線

?螺母和螺栓

?還有智能手機

藍牙模塊HC-05

它是電子工程中廣泛使用的無線通信模塊。它使用串行UART通信進行數據傳輸。

模塊可以在兩種模式下工作：

1.主模式：可以與所有從機共享數據。

2.從模式：從主藍牙接收數據。

在這里，我們的藍牙模塊是一個奴隸，而智能手機是一個主人。

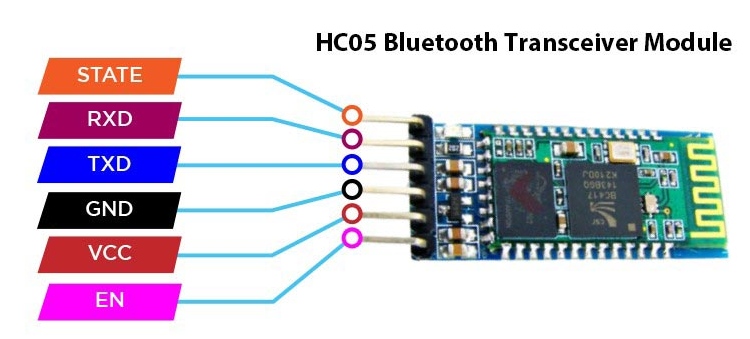

hc05引腳

它由6個引腳組成，分別是STATE， RXD， TXD， GND， VCC和EN，如模塊背面所述。

?STATE引腳：該引腳定義模塊的狀態，無論它是否與另一個設備配對。

?RxD引腳：該引腳使用串行UART通信。當模塊處于命令模式時，該引腳用于發送AT命令。

?TxD引腳：該引腳使用串行UART通信。該引腳用于在模塊處于命令模式時推出對AT命令的響應。

?Vcc引腳：該引腳用于為模塊供電，使其工作。它通常連接到Arduino板上的5V引腳。其電壓范圍在3.6v到5v之間。

?GND引腳：該引腳用于將模塊連接到Arduino板的接地。

?EN引腳：該引腳用于命令模式和數據模式之間的切換。如果此引腳設置為HIGH，則模塊將處于命令模式。同樣，如果該引腳設置為L(zhǎng)OW，則模塊將處于數據模式。

繼電器

它是一種開關機電裝置，可以切換高安培的交流-直流電源。

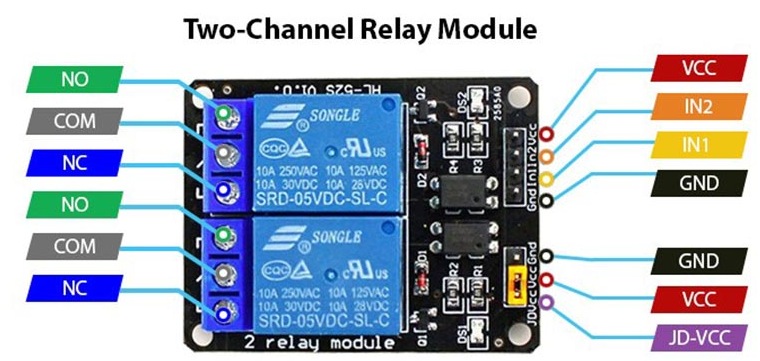

繼電器引出線

該模塊通常有四個引腳：

?Vcc引腳：用于上電繼電器模塊。它通常連接到5v。

?GND引腳：用于為繼電器模塊提供接地。

?IN1：用于控制模塊內第一個繼電器的輸出。

?IN2：用于控制模塊內第二繼電器的輸出。

此外，在每個繼電器的高壓端子側還有三個引腳。它們是NC(常閉)，COM(普通)和NO(常開)。

線路圖

聯系很簡單，讓我們開始吧。

藍牙HC-05：為了建立Arduino與藍牙HC-05模塊之間的通信，Arduino的引腳3(代碼中定義的Tx)連接到藍牙模塊的接收引腳(RxD)上，引腳2 (Rx)連接到發送引腳(TxD)上。藍牙模塊通過將其Vcc和GND引腳連接到Arduino各自的電源和接地引腳來供電。

繼電器模塊：Arduino引腳5連接到繼電器模塊的IN1，而引腳6連接到IN2。這些輸入引腳是低電平，這意味著邏輯低電平激活繼電器，邏輯高電平使繼電器失活。

繼電器模塊有兩個指示繼電器狀態的led。當繼電器被激活時，相應的LED亮起。繼電器模塊通過將其Vcc和GND引腳連接到Arduino各自的電源和接地引腳來供電。

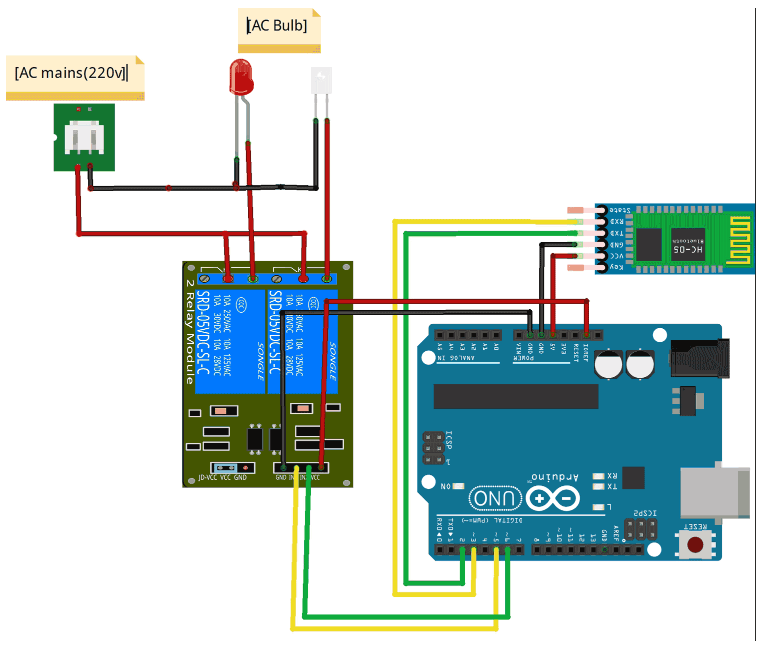

在繼電器模塊的高壓側，兩個繼電器的COM口都連接到交流電源上。每個繼電器的NO端子分別連接到每個單獨的燈泡上，中性線直接連接到兩個燈泡上，如圖所示。

設置語音命令A(yù)ndroid應用程序

要使用該項目，首先需要從Playstore安裝一個名為Arduino Bluetooth的應用程序。

?下載并安裝應用程序。

?允許使用麥克風并啟用藍牙。

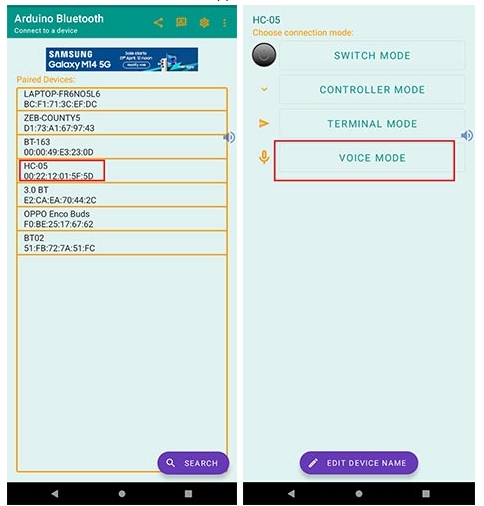

?啟動您的項目并將您的設備與HC-05配對。

?在應用程序中切換到語音模式。

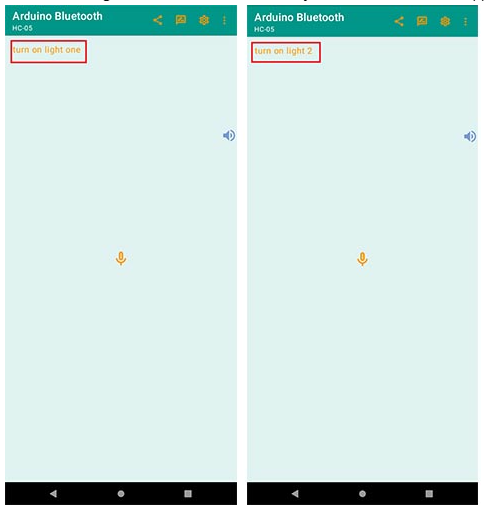

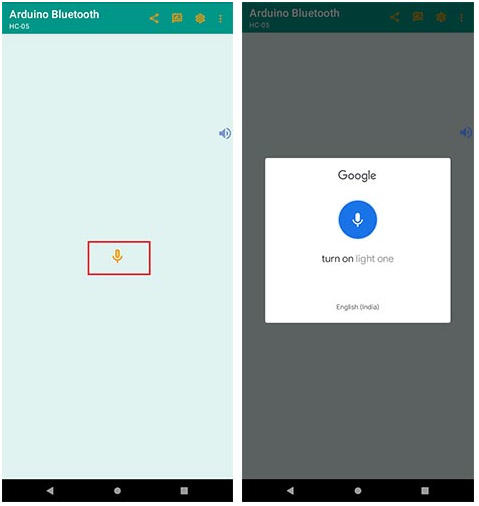

?點擊麥克風圖標開始發出語音命令。

?根據您的代碼說出正確的命令。

?享受用語音提示控制你的設備。

Arduino代碼說明

該程序通過串行通信讀取藍牙模塊數據，并將其與定義的條件進行比較。如果任何條件為真，則該任務將執行。如果不滿足任何條件，它將不做任何事情。

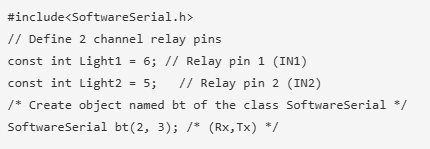

首先，我們必須包含成功執行代碼所需的所有庫。庫只包括SoftwareSerial。此外，我們還定義了進一步編程所需的變量和對象。

?我們使用軟件串行庫定義到Arduino的Rx和Tx串行通信引腳。除此之外，我們可以直接使用Arduino引腳(0,1)用于Rx和Tx，但每當我們上傳新代碼時，它就會創建一個刪除連接的喧囂。

?這里我們將pin2定義為Rx， pin3定義為T(mén)x，請記住藍牙的RxD連接到Arduino的Tx，而TxD連接到Arduino的Rx。

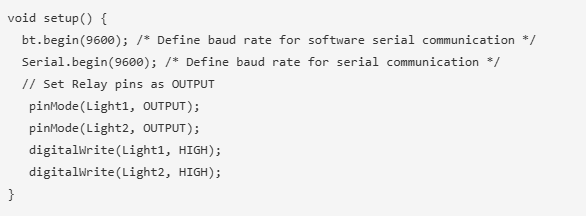

在setup()函數中，啟動串行通信。

?藍牙模塊只能以9600的波特率進行通信。因此，我們初始化BT模塊。

?同樣，我們定義了所有的Pinmodes。

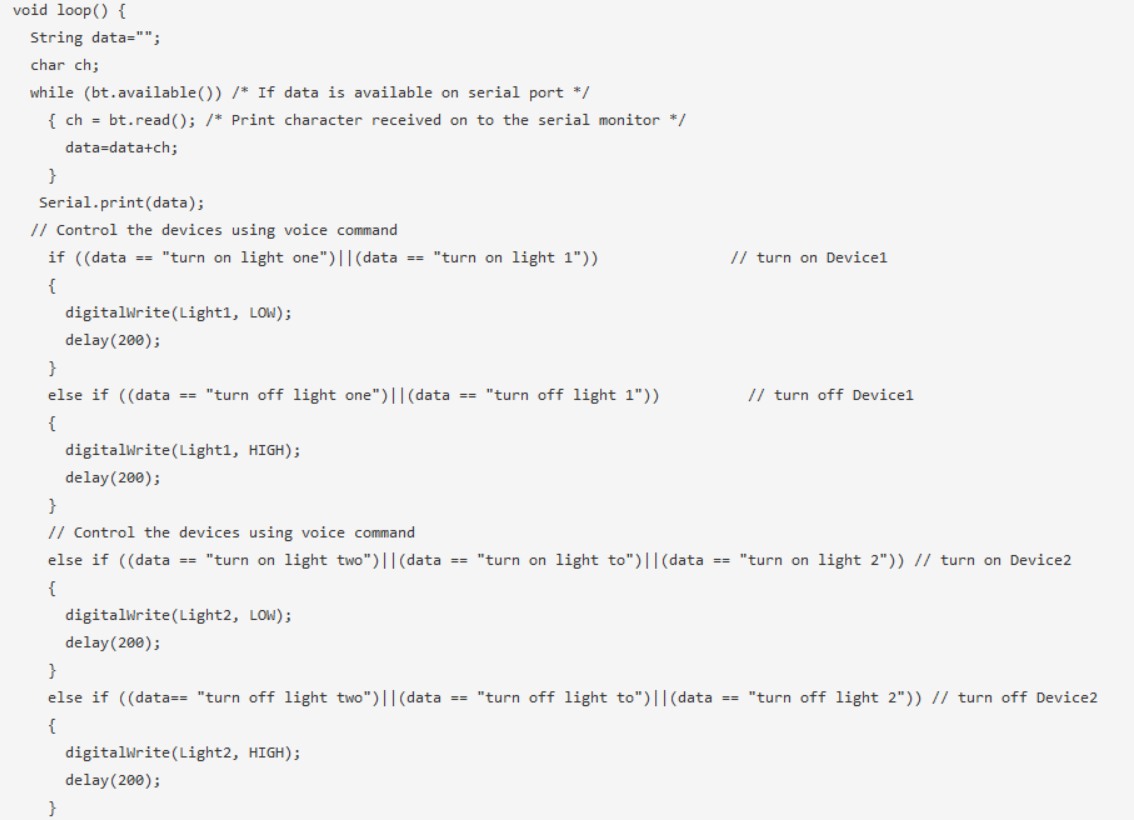

在上面的循環部分，我們已經完成了所有的處理任務，如讀取串行端口、比較文本和執行任務。

?串行端口上的可用數據被讀取并存儲在字符串變量“data”中。此外，將存儲的數據與我們使用IF-Else條件實現的不同條件進行比較。

?您可以根據自己的喜好更改比較文本。此外，您還可以通過智能手機通過語音命令發送串行監視器，查看接收到的數據。

這都是關于代碼的，只要上傳代碼。注意Rx和Tx引腳，不要忘記在串行監視器上將波特率設置為9600。

完整的代碼將在下面的代碼部分中找到。

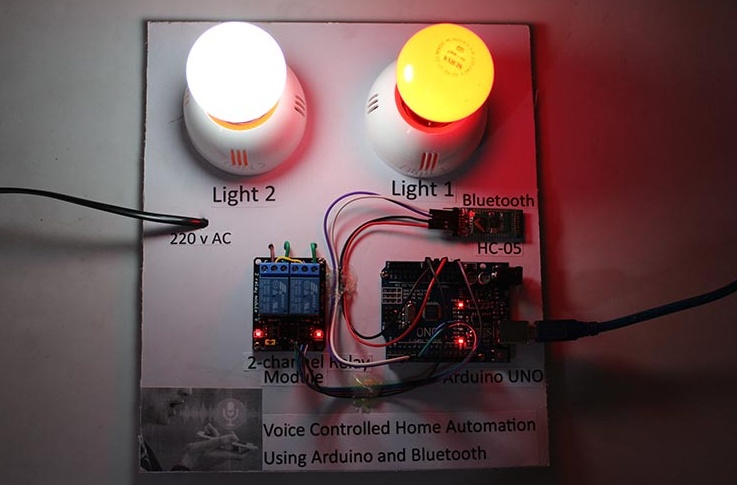

項目運作

?使用上傳的代碼啟動項目。

?打開應用程序并配對您的BT模塊。

?開始發送代碼中使用的語音命令來控制設備。

本文編譯自iotdesignpro
