2024年11月6日 – 提供超豐富半導體和電子元器件?的業界知名新品引入 (NPI) 代理商貿澤電子 (Mouser Electronics) 即日起供應Analog Devices, Inc. (ADI) 的ADAQ7767-1 μModule DAQ解決方案。這是一款24位精密數據采集 (DAQ) μModule系統，可用于快速開發緊湊、高性能的精密DAQ系統。ADAQ7767-1非常適合電氣測試和測量、預測性維護的狀態監控、通用輸入測量平臺、音頻測試，以及其他需要高精度數據采集的應用。

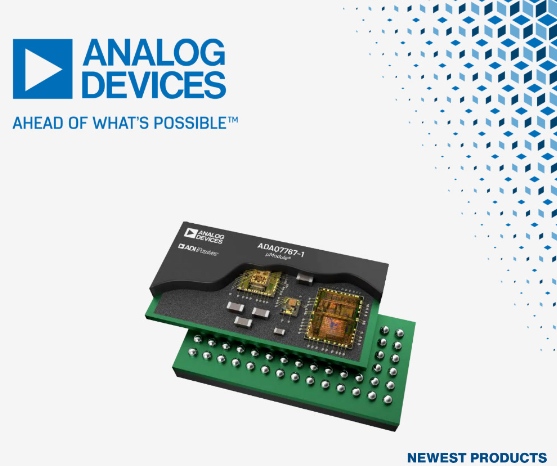

ADI ADAQ7767-1 μModule DAQ解決方案將信號調節、轉換和處理模塊集成到了單個系統級封裝 (SiP) 配置中。ADAQ7767-1包含一個四階、低噪聲、線性相位抗混疊濾波器 (AAF)，可保護信號鏈免受高頻和帶外音調的影響，此外還帶有一個低噪聲、低失真、高帶寬、增益可選的模數轉換器 (ADC) 驅動器。該解決方案還具備高性能、中等帶寬、24位Σ-Δ ADC(帶可編程數字濾波器)，以及低噪聲、低壓差 (LDO) 線性穩壓器。這款24位精密DAQ μModule系統還提供可選的線性增強緩沖器，可進一步改善信號鏈的線性度。

ADAQ7767-1支持多種輸入類型，包括單極、雙極單端、偽差分和差分信號。ADAQ7767-1采用12mm x 6mm的84球CSP_BGA封裝(球間距0.8mm)，非常適合多通道應用。與采用分立元器件的其他類似解決方案相比，ADAQ7767-1的占板面積只有它們的八分之一，可大幅節省空間。該產品提供三對引腳可選增益設置，可實現更寬的動態范圍，同時可改善信號鏈的噪聲性能，尤其是在輸入信號振幅較低的情況下。借助ADAQ7767-1，用戶便能針對需要高輸入阻抗的應用選擇合適的輸入放大器。

ADI EVAL-ADAQ7767-1評估套件支持ADAQ7767-1 μModule DAQ解決方案。該套件搭配可下載的評估軟件使用，可配置ADAQ7767-1的功能，并顯示時域和頻域的轉換結果。
