在這個項目中，我們將學習如何創建一個氣象站，它將在web服務器中顯示來自BME280模塊的讀數和來自O(shè)penWeatherMap API的實時天氣數據。該設備將從BME280傳感器獲取溫度、濕度、氣壓和高度，并從OpenWeatherMap API獲取外部溫度、濕度、天氣狀況以及日出和日落。我們可以在網絡瀏覽器中看到他們?cè)陂喿x。

BME280溫度，濕度和壓力傳感器

BME280是一款專為移動應用和可穿戴設備開發的集成環境傳感器，尺寸和低功耗是關鍵設計參數。該裝置結合了高線性度和高精度傳感器，是完全可行的低電流消耗和長期穩定。BME280傳感器提供了極快的響應時間，因此支持新興應用的性能要求，例如上下文感知，以及在寬溫度范圍內的高精度。

該傳感器測量相對濕度范圍為0 ~ 100%，精度為±3%，氣壓范圍為300Pa ~ 1100hpa，絕對精度為±1hpa，溫度范圍為-40℃~ 85℃，精度為±1.0℃。

BME280支持I2C接口和SPI接口。我們使用的模塊支持1.7 - 3.3V的電壓范圍。當以1Hz的刷新率測量所有參數時，BME280的平均電流消耗為3.6μA。傳感器支持休眠、正常、強制三種電源模式。

在購買BME280模塊時要記住的一件事是，外觀相似的模塊也帶有缺乏濕度測量功能的BMP280傳感器，這使得它比BME280便宜得多。識別BME280和BMP280傳感器的最佳方法是查看產品代碼。BME280傳感器將有一個以“U”開頭的產品代碼，例如UP， UN等。而BMP280將有一個以“K”開頭的產品代碼，例如KN， KP等。另一個視覺差異是BME280有點方形，而BMP280是矩形。

OpenWeatherMap API

OpenWeatherMap是一個在線服務，通過API提供全球天氣數據，包括當前天氣數據、預報、臨近預報和任何地理位置的歷史天氣數據。通過他們的API，我們可以訪問地球上任何位置的當前天氣數據，包括超過20萬個城市!他們收集和處理來自不同來源的天氣數據，如全球和當?shù)靥鞖饽Ｐ?、衛星、雷達和一個龐大的氣象站網絡。數據有JSON、XML和HTML三種格式。我們將使用HTTP GET來請求這個項目的JSON數據。

氣象站線路圖

連接相當簡單。按照上面的連接圖進行操作。我們?cè)黾恿艘粋€(gè)18650電池和TP4056充電模塊，并為備份提供保護。首先將電池的負極連接到TP4056模塊的B-引腳，將正極連接到模塊的B+引腳?，F(xiàn)在將模塊的OUT+連接到ESP32 Devkit的VIN引腳，B-連接到GND引腳。TP4056模塊還包含DW01保護芯片，可以防止電池過放電和短路。

現在讓我們將BME280模塊連接到ESP32 Devkit。BME280的VCC引腳接3.3V引腳，GND接GND引腳。該模塊同時支持SPI和I2C。我們將使用I2C接口進行通信。為此，將SDA引腳連接到ESP32 Devkit的D22，將SCL引腳連接到D21。

代碼說明和Arduino IDE安裝庫

對于這個項目，我們需要安裝幾個Arduino庫，它可以直接通過庫管理器完成。要安裝庫，請導航到Arduino IDE > Sketch > Include Library > Manage libraries…等待Library Manager下載庫索引并更新已安裝庫列表。然后搜索并安裝以下庫。

?Adafruit BME280庫

?Adafruit統一傳感器

?Arduino_JSON圖書館

使用zip文件安裝以下庫。

?ESPAsyncWebServer

?AsyncTCP

在Arduino IDE中安裝ESP32文件系統上傳器

我們使用SPIFFS來托管web服務器文件。我們可以像使用普通文件系統一樣使用ESP32閃存，就像在SD卡或USB大容量存儲中一樣，借助SPIFFS將這些文件上傳到文件系統中，我們需要一個稱為ESP32文件系統上傳器的工具。要將此工具安裝到Arduino IDE，請遵循以下步驟

?到GitHub發布頁面下載ESP32FS-1.0.zip。

?將zip文件解壓縮到Arduino IDE目錄下的Tools文件夾。解壓后的路徑看起來像這樣“C:\Users\Username\Documents\Arduino\tools\ESP32FS\tool\ ESP32FS .jar”

?重新啟動Arduino IDE，您可以通過單擊Tools Menu使用此工具。

web服務器文件結構

正如我們已經說過的，我們將使用ESP32文件系統來托管web服務器。文件系統結構如下所示。需要加載到文件系統的所有數據都存儲在sketch文件夾中名為data的文件夾中。

HTML文件

html文件是服務器收到請求時加載的主文件。它包含了網頁的所有結構編程。

CSS文件

css文件用于定義HTML頁面的樣式。使用CSS，我們可以控制顏色，字體，文字大小，元素之間的間距，元素如何定位和布局，使用什么背景圖像或背景顏色，不同設備和屏幕尺寸的不同顯示，等等!

JavaScript文件

javascript文件負責圖像操作、JSON解碼和內容的動態更改。這有助于我們更新網頁上的值。它控制數據更新的事件偵聽器。

Arduino草圖

這是ESP32氣象站的草圖。

讓我們看一下代碼是如何從傳感器讀取數據，從API獲取天氣數據，并將其發送到web服務器的。

包括庫

WiFi、HTTPClient、AsyncTCP和ESPAsyncWebServer庫用于WiFi通信和web服務器的創建和維護。

SPIFFS庫用于文件系統管理，Arduino_JSON庫用于處理JSON字符串。

最后，Adafruit傳感器庫和Adafruit BME280庫用于處理BME280傳感器。

用戶可修改參數

在代碼中，需要更改一些值才能使其正常工作。將“您的WiFi SSID”和“您的WiFi密碼”替換為您的WiFi SSID和密碼。另外，根據您的城市代碼和溫度測量單位更改。

下一個也是最重要的參數是API密鑰。這個密鑰是唯一的，這是我們從OpenWeatherMap服務器提取數據的認證密鑰。獲取API密鑰的過程非常簡單。去OpenWeatherMap網站，創建一個賬戶。如果你已經有一個帳戶，就登錄進去。。在該頁面上，您可以看到您的默認API密鑰。如果您愿意，可以稍后創建密鑰。復制API密鑰并將其粘貼到代碼中。這樣就可以從OpenWeatherMap服務器獲取數據了。

獲取BME280讀數

下面的函數用于從BME280獲取讀數。

在這個函數中，每次讀取都從BME280傳感器獲取，并將其編碼為JSON字符串，然后將JSON字符串返回給事件處理程序。當事件被觸發時，事件處理程序?qū)堰@些數據發送到web頁面。

從OpenWeatherMap API獲取天氣數據

為此，我們創建了另一個函數。它將以JSON格式從API獲取天氣數據，解碼，并將其排列成我們需要的格式。然后，與BME280讀取函數類似，該函數將這些編碼為JSON字符串，并在觸發特定事件時將其發送到服務器。HTTP GET用于從服務器獲取數據。

Web設置和事件請求處理

下面的setup函數部分將創建和設置web服務器，并在網頁加載時處理事件請求。當收到加載網頁的請求時，第一個事件處理程序?qū)l(fā)送網頁數據。第二個事件處理程序?qū)⒈O(jiān)聽重置請求，并將頁面上顯示的所有變量設置為零。第三個even處理程序是檢查客戶端連通性，如果客戶端斷開連接，服務器將嘗試在一秒鐘的間隔內重新建立連接。

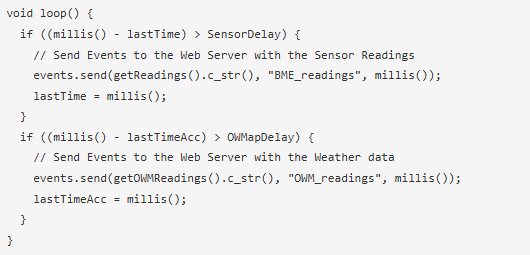

在循環函數中，還可以看到另外兩個事件處理程序。這些處理程序不會監聽任何請求。它們將在設定的時間定期發送數據。這將刷新網頁上的數據。BME280的數據更新速度比開放天氣圖數據快。

上傳代碼和文件

上傳代碼很簡單。就像其他Arduino板一樣，將ESP32 Devkit連接到PC上。選擇正確的“Board”和“Port”，單擊“upload”。就是這樣。要上傳Web Server文件，請確保所有文件都位于名為data的文件夾中，該文件夾與.ino文件位于同一文件夾中。進入“工具-> ESP32草圖數據上傳”。IDE將上傳文件并重新啟動ESP32。上傳文件時，請確保未打開串行監視器。如果它被打開，你會得到一個錯誤。如果是，只需關閉串行監視器并再次上傳文件。您可以從以下鏈接下載草圖和web服務器文件。

訪問Web服務器

現在，一旦代碼被編譯并編程到ESP32中，你可以檢查串行監視器，一旦ESP32連接到WiFi網絡，它就會打印出IP地址。

或者你可以檢查你的路由器和分配給ESP32的IP是什么。這取決于你的路由器。一旦你獲得了IP，你就可以通過簡單地在瀏覽器中輸入這個地址并進入頁面來訪問網絡服務器。這就是結果。

天氣狀況圖標會根據從API接收到的數據而改變。日出和日落時間也從OWM API中提取。
