人孔監測是市政基礎設施的一個重要方面，由于人孔蓋破損和丟失而導致的事故非常頻繁。沙井的管理和監測不善也會導致城市洪水，這在擁擠的城市中最常見。這個問題可以通過使用基于物聯網和傳感器技術的人孔管理設備來解決。

在本文中，我們將構建一個基于物聯網的人孔監控設備。該裝置包括一個氣體傳感器，用于監測人孔中存在的氣體，以便監測毒性，一個超聲波傳感器，用于檢測水位，以及一個傾斜傳感器，用于指示人孔蓋是否傾斜。如果這些值中的任何一個超出了預定義的值，那么我們將使用SIM800l GSM模塊向權威號碼發送SMS。這個完整的設置將使用18650電池供電。

組件的要求

?NodeMCU

?SIM800L GSM模塊

?XL6009升壓模塊

?MQ氣體傳感器

?key -017水銀傾斜開關模塊

?JSN SR-04T防水超聲波傳感器

?18650電池和電池支架

人孔監控系統電路圖

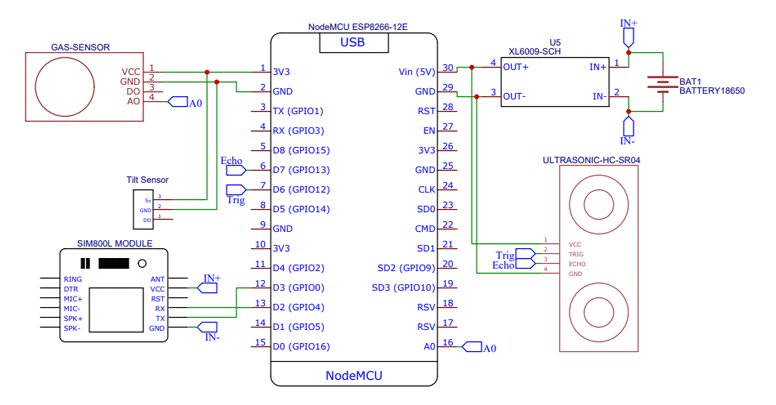

基于物聯網的井口監控系統的完整原理圖如下：

這個電路并不難。在這里，我們使用了三個傳感器，即氣體傳感器，超聲波傳感器和傾斜傳感器，一個XL6009升壓模塊，SIM800L GSM模塊和18650單元。XL6009升壓模塊用于將電壓從18650升壓到5V，氣體傳感器用于檢測氣體的存在。超聲波傳感器用于檢測水位，傾斜傳感器用于檢測人孔蓋是否傾斜。最后，使用SIM800L GSM模塊發送有關這些事件的SMS通知。

人孔監控系統代碼

現在，在連接組件之后，是時候?qū)odeMCU進行編程，以讀取傳感器數據并發送有關傳感器讀數變化的消息更新。完整的代碼在文檔的末尾給出。這里我們將解釋代碼的一些重要部分。

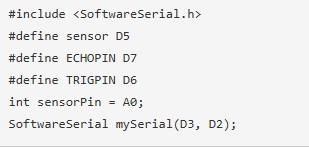

代碼首先包含SoftwareSerial庫并定義連接到傳感器和GSM模塊的NodeMCU引腳。

然后在setup()函數中定義觸發引腳作為輸出，超聲波傳感器的回波引腳和傾斜傳感器的信號引腳作為輸入，并在9600處啟動串行通信，以便在串行監視器上顯示結果。

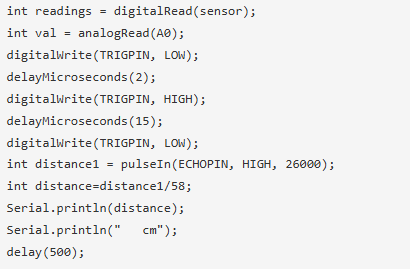

在環路中，首先，我們使用digitalRead()和analogRead()函數讀取傾斜傳感器和氣體傳感器讀數，然后使用超聲波傳感器測量距離，首先將觸發引腳設置為LOW狀態2μs，以確保觸發引腳清晰。然后把觸發引腳調高15秒，發出超聲波。我們將使用pulseIn()函數讀取旅行時間，并將該值存儲到變量“duration”中。最后，我們將在串行監視器上打印距離的值。

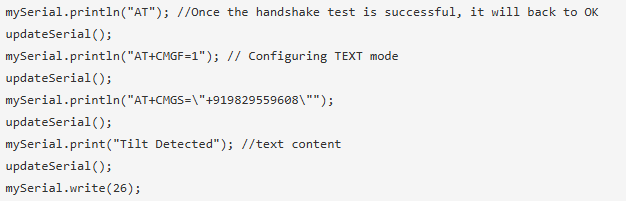

然后在最后，我們比較這些讀數，如果讀數超過預定義的值，那么我們將使用GSM模塊發送短信通知。發送消息的AT命令解釋如下：

AT+CMGF=1 -用于選擇消息格式為文本。缺省情況下，格式為PDU (Protocol Data Unit)。

AT+CMGS=+ZZxxxxxxxxxx -該命令發送短信給GSM類型的手機。

在性能板上構建電路

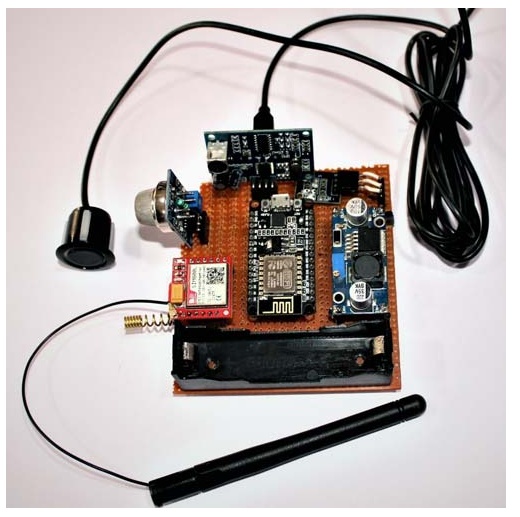

在面包板上測試電路并確保一切正常后，我繼續在perf板上構建電路，使其更適合應用程序。焊接板看起來像下面：

井口監控系統測試

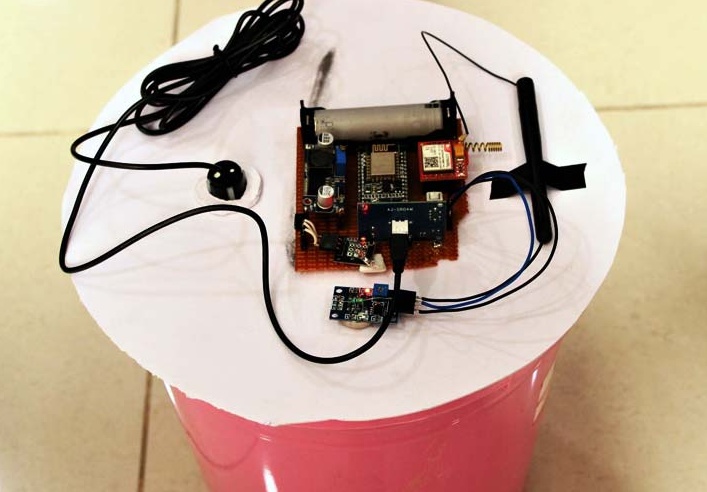

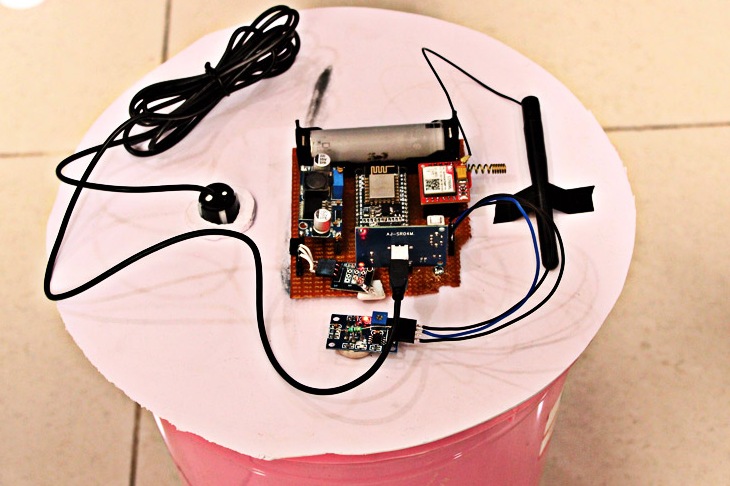

現在一切都準備好了，讓我們測試一下設置。為了進行測試，我在桶里裝滿了水，并用太陽板作為桶的蓋子。然后我將硬件安裝在蓋子上，如下圖所示：

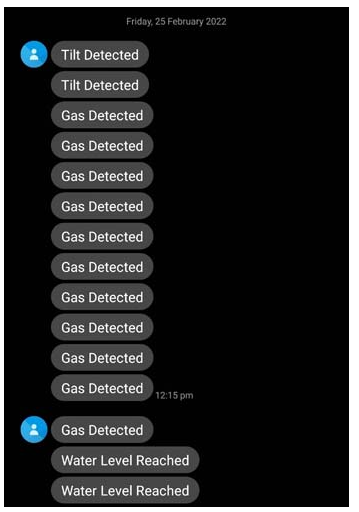

最初，桶是空的，蓋子完全平衡，但當我們傾斜蓋子時，傾斜傳感器檢測到運動并發送消息。同樣，我們測試了氣體傳感器和水位，它工作如預期。

本文編譯自iotdesignpro
