大家好，在本教程中，我們將在樹莓派Pico上執行一個簡單的LED閃爍程序。樹莓派Pico基于RP4060微控制器芯片，這是樹莓派基金會有史以來第一個微控制器家族類。如果您正在尋找具有高性能功能的低成本開發板，那么Pico板是最佳選擇。由于它支持C/ c++開發和Micropython環境的基本調試工具和庫，因此我們可以用各種方法對該Pico板進行編程。在這里，我將討論如何使用Micropython框架對Pico板進行編程。由于這將是編程樹莓派Pico的第一步，讓我討論一下Pico板的基本功能。

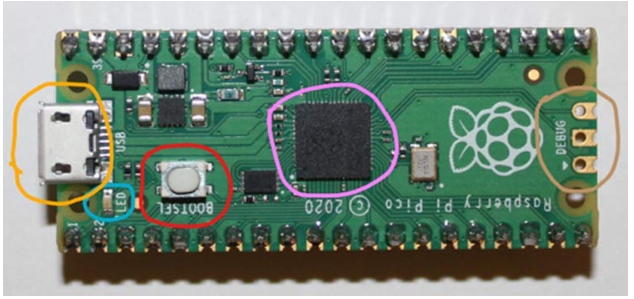

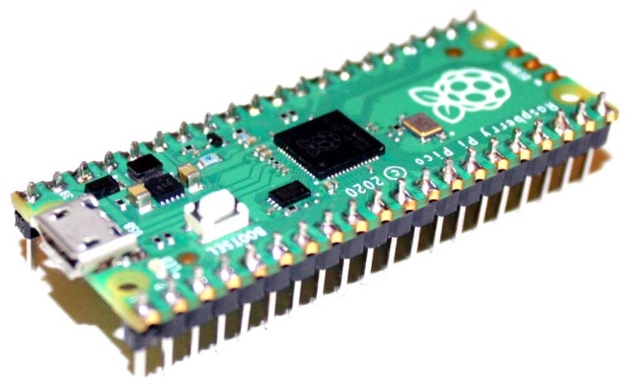

Pico板的俯視圖

讓我們看看樹莓派Pico板上有什么。樹莓派Pico是一個40引腳21x51 ‘ DIP ’風格1mm厚PCB與0.1“通孔引腳也與邊緣定位。它有3針ARM串行線調試(SWD)，在上圖中用淺棕色圓圈標記，黃色圓圈代表板載USB1.1。如果你看頂部，你會發現RP2040微控制器芯片被放置在粉紅色圓圈標記的板的中心。它有一個內置LED旁邊的usb連接器。藍色圓圈代表內置Led，它內部連接到GPIO25引腳。紅色圓圈按鈕是一個白色按鈕，可以用作引導加載程序按鈕。

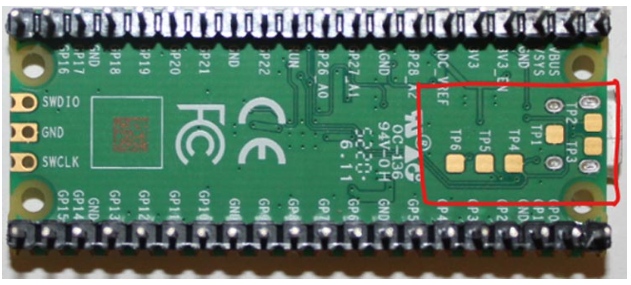

Pico板的底部視圖

讓我們看看我們在上面的圖像中的Pico PCB板的底部有什么。方形墊通常用作測試點(TP1 - TP6)，如果需要，可以訪問，例如用作表面貼裝模塊。TP1、TP2和TP3可以代替micro-USB接口接入USB信號。TP6可用于驅動系統進入大容量存儲USB編程模式(通過在上電時將其短路)。請注意，TP4不打算在外部使用，TP5也不建議使用，因為它只會從0V擺動到LED正向電壓。

樹莓派Pico開發板的特點

樹莓派Pico是一種低成本，高性能的微控制器板，具有多功能GPIO引腳。以下是樹莓派Pico板的主要特性。

?樹莓派Pico有26個多功能GPIO引腳和8個可編程輸入/輸出(PIO)狀態機，用于定制外設支持。

?Pico板由2個SPI、2個I2C、2個UART、3個12位ADC和16個可控PWM通道組成。

?264KB的SRAM和2MB的板載閃存。

?低功耗睡眠和休眠模式。

?內置溫度傳感器，芯片上的精確時鐘和計時器。

?RP2040微控制器的cortex m0+頻率高達133MHz。片上鎖相環的存在允許我們改變核心頻率。

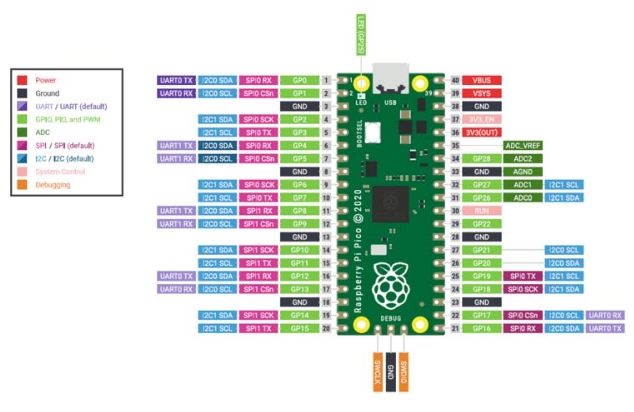

Raspberry Pi Pico Pinout Configuration

樹莓派Pico的引腳說明如下圖所示。Pico有26個GPIO引腳，在下圖中標記為綠色。

連接LED與樹莓派Pico

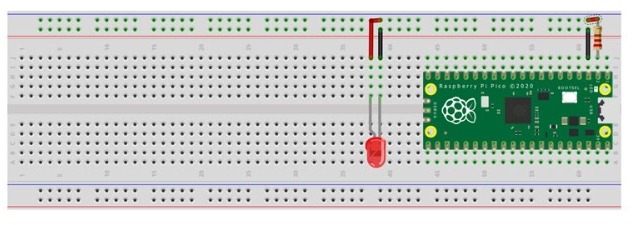

下面的原理圖可以參考LED與樹莓派Pico的連接。我將LED連接到GPIO 1或引腳2，并且GND引腳連接到地。

在Raspberry Pi Pico上安裝thony IDE和MicroPython框架

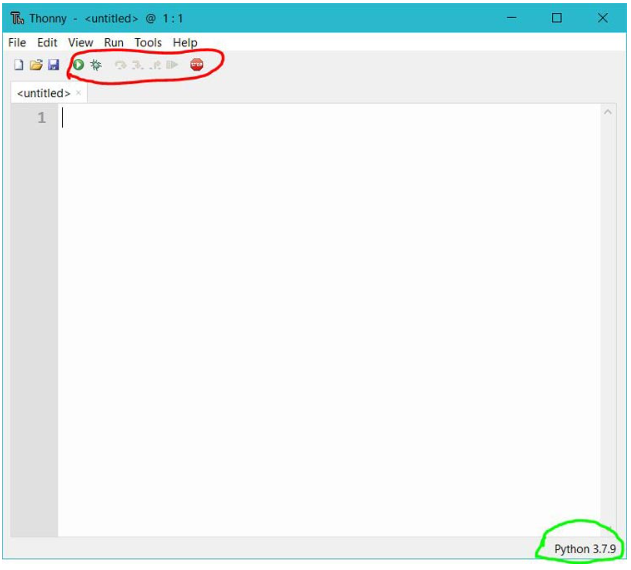

首先，您需要安裝thony IDE來對Raspberry Pi Pico進行編程。安裝完成后，我們需要執行一些tony IDE的基本設置。下圖是ony IDE的快照。在圖片中，你可以看到紅色圈出的部分有基本的調試工具。綠色部分用于選擇我們正在使用的設備或python版本。這可以稱為解釋器選擇菜單。

現在您需要按照以下步驟在Raspberry Pi Pico上安裝Micropython框架。在Pico板上，你可以看到一個白色按鈕，標記為“BOOTSEL”。

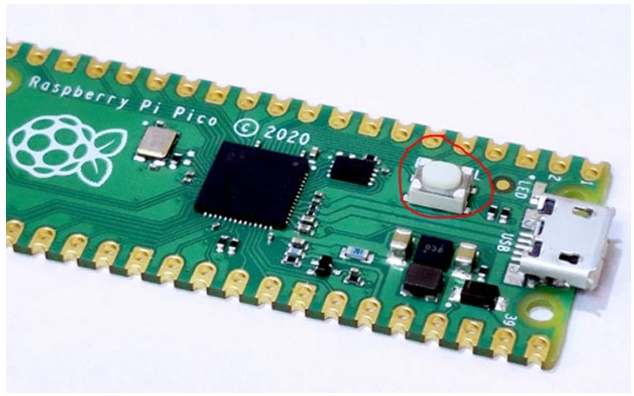

我的板上的BOOTSEL按鈕顯示在上面的紅色突出顯示。按住按鈕，直到將Pico板通過USB端口連接到PC或筆記本電腦。當你連接Pico板時，你可以在解釋器選擇菜單下看到“MicroPython (Raspberry Pi Pico)”。單擊此按鈕并按照窗口上的指示進行安裝。

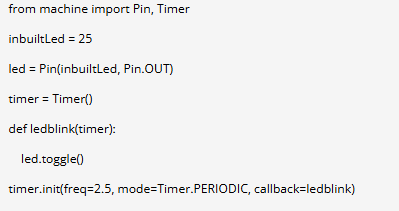

現在您可以參考下面的代碼來閃爍樹莓派Pico的LED。代碼很容易理解。我們在MicroPython中有一個機器庫，它包含了所有基本的內置庫?？梢哉{(diào)用Pin()函數來創建對象。在我的例子中，我在下面的代碼中使用“l(fā)ed”創建了一個對象。我將兩個參數傳遞給Pin()函數，即Led和Pin。其中Led代表GPIO引腳和引腳。OUT用于分別設置GPIO引腳為OUTPUT引腳。可以設置為IN或OUT。Timer()函數允許我們在Raspberry Pi Pico上使用內置定時器。

從機器進口引腳，定時器

現在，我們需要創建一個函數ledblink()來提供計時器。實際上Timer()有一個名為init()的內置方法。在這個init()方法中，我們可以用一些延遲回調函數。此延遲可以通過使用“mode”參數提供為“周期性”?！癴req”參數用于確定每次回調的頻率延遲。led.toggle()用于將led的狀態從HIGH更改為LOW或從LOW更改為HIGH。

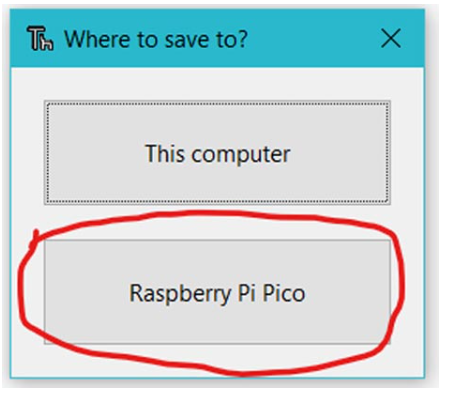

現在，讓我們保存代碼。當您保存代碼時，它將顯示如下所示的彈出窗口，詢問您想要將文件保存在哪里。您需要選擇Raspberry Pi Pico，然后將文件命名為“main.py”，然后單擊保存。通過執行這個過程，樹莓派Pico將在開機時運行該程序。

在Pico上運行我們的第一個眨眼程序

所以，我們已經完成了我們的第一個樹莓派Pico教程。
