LVDT/RVDT

感應傳感器在健壯性和精確性方面享有良好的聲譽,它們是在具有挑戰性的環境中要求高可靠性的一系列應用程序的首選。

幾種類型的傳感器是基于感應原理,包括簡單的接近開關,可變電感傳感器和同步。這些產品在成本、分辨率和線性度方面提供了一系列性能。

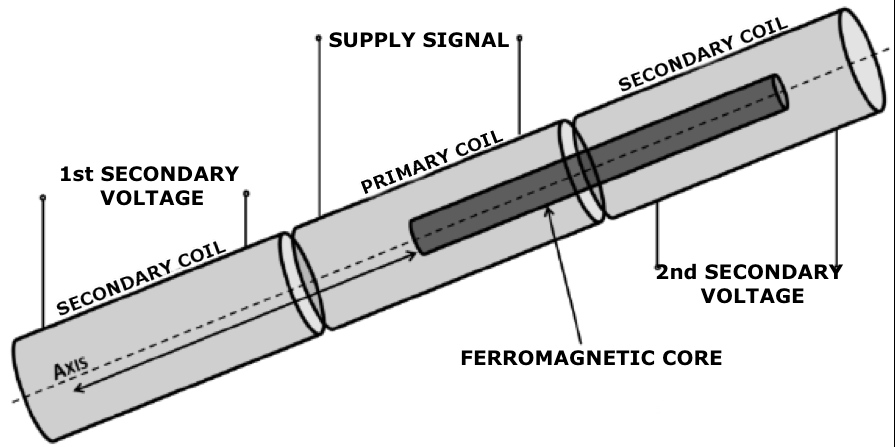

典型的例子是線性測量的Lvdts和旋轉的Rvdts.在這些傳感器中,主線圈激發傳感器外殼中的二次線圈。然后,二次線圈中的電磁勢會隨其耦合到移動的鐵磁芯而變化。通過使用多個接收線圈,并根據各線圈中的信號比來計算位置,如溫度等混淆因素可以去除。

感應傳感器不受灰塵和濕氣的影響,因?yàn)閭鞲性梢赃h(yuǎn)離敏感的電子元件,非常適合非常惡劣的環境。

它們并非沒有缺點;有些類型的傳感器需要從雜散磁場中屏蔽,因?yàn)榫芾@組使其體積大而且相對昂貴,限制了它們?cè)诤娇蘸教旌凸に嚬I(yè)等領域的應用。

共振感應位置感應

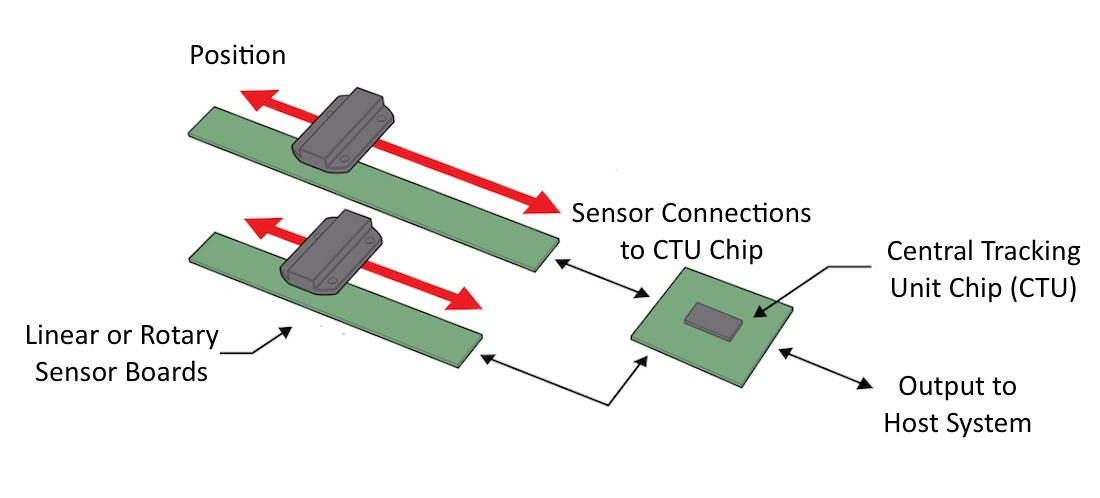

感應傳感器的現代發展在許多應用中獲得了巨大的吸引力,共振感應位置傳感器通過將線圈嵌入多氯聯苯降低了體積和成本的缺點。這提供了更精確的成本和足跡大大減少。

通過在目標中使用電共振器,系統可以使用脈沖回波方法--諧振器由勵磁電路感應供電,然后消除功率,系統檢測位置傳感線圈對目標的響應。這樣可以消除系統中的交叉耦合錯誤,并產生更好的信號和更高的容錯,不受任何校準。

總體而言,共振感應位置傳感非常適合任何需要高性能的應用-它可以被設計成非常高的線性度,并提供高的樣品率。它比傳統的感應位置傳感方法更堅固,幾乎不需要任何保護來防止灰塵、濕氣、振動或沖擊。

對于高價值,高體積的應用,如汽車,潘和傾斜控制,電動機控制或智能閥門,這種新方法可以打開更高水平的性能。

什么更好的位置感知可以提供您的產品

在指定傳感器時,最重要的是要完全清楚傳感器需要做什么,以及確保傳感器按規定執行的額外設計成本。保護、連接和處理都增加了額外的費用。

另一方面,除了確定額外的成本外,考慮整個系統的附加性能也很重要,可以通過正確的傳感器解鎖,并將它們添加到您的需求中。

更好地了解情況可使系統得到一系列改進,例如:

更好的位置測量(更準確,更及時,更直接)使控制系統能夠以更精確的方式匹配輸入,從而提高效率。

在電動機控制中重要的應用,如監視相機的低速跟蹤系統

可靠性/耐久性

通過收集更好的數據提供產品分析和服務

位置傳感器規格清單

在縮小了你的選擇范圍后,對現有產品的全面審查將考慮:

幾何學

品牌

全面的

計量類型----絕對/遞增

分辨率(可測量的最小差異)

精確度(又稱可重復性)傳感器測量相互重復的緊密程度

線性度(傳感器的測量如何密切反映測量的真實值)。

操作溫度范圍及溫度穩定性

電力供應及輸出(4-20mA)

聯系(例如SSI)

抽樣率和答復速度
