聲泄漏檢測技術依賴于液體和氣體泄漏的噪音。然而,它不一定是人類耳朵能探測到的噪音,它可能是在超聲波區域。水管泄漏是一項重大的環境挑戰----聯合國可持續發展目標。清潔(飲用)水是一個稀缺的來源,需要加以保護;老化的基礎設施增加了挑戰。煤氣管道泄漏既危險又昂貴.無論在哪種情況下,聲泄漏檢測都能提供解決方案。

當流體或氣體通過加壓管道時,會產生聲音噪聲。與聲信號高達2千赫茲的液體相比,氣體往往會產生更高音調的噪聲,達到超聲波范圍。

漏水的水管

影響泄漏水管噪聲的因素很多,包括管道直徑、泄漏尺寸和水壓。此外,管道材料和管道周圍的地面對噪聲的傳播有很大的影響。例如,水管作為聲能的低通濾波器,特別是塑料管,比金屬管帶來更大的阻尼。

泄漏產生的聲能通過管道壁、管道周圍的土壤和管道中的水傳播。這些聲音通常在巖石土壤和干燥土壤中傳播得更遠。在許多情況下,在泄漏區域周圍形成一個水池將會使聲音降至一個即使使用高度敏感的設備也無法聽到的水平。如前所述,氣體往往產生較高頻率的聲音,這些聲音與典型的水泄漏的低頻率聲音相比可以傳播得更遠。如因漏水而發出的噪音過于微弱,以致無法察覺,則可將示蹤氣體注入管內,使用簡單的聽聲棒.

今天的許多供水網已經在戰略要地永久安裝了監聽裝置。使用頻率分析和交叉相關方法,永久性監聽設備可以幫助檢測泄漏。頻率分析措施和過濾干擾泄漏識別的環境噪聲。

交叉相關可以用來確定泄漏的確切位置。它使用兩個傳感器,泄漏必須位于傳感器之間。在交叉相關中,兩個傳感器之間泄漏噪聲的時間延遲與特定類型和管道尺寸的聲音速度相結合,以確定兩個傳感器之間的泄漏位置。不幸的是,當?shù)氐囊蛩?如土壤條件可以隨著管道的長度而變化,這使確定確切的聲音速度變得困難。將傳感器靠近整個配電管道是提高泄漏檢測系統性能的方法之一。

在越來越多的情況下,聲噪聲傳感器被集成到水表中。在眾多的戰略要地發現了儀表,為泄漏檢測提供了良好的覆蓋。該儀表是水分配系統的一個組成部分,具有良好的機械耦合,需要傾聽泄漏。智能電表有一個完整的無線通信鏈路,可以提供關于潛在泄漏的信息,以及關于水使用的信息。

將泄漏檢測納入智能儀表的主要挑戰是低耗電。智能水表電池預計至少可使用15年。為了解決耗電問題,使用了極低功率的聲傳感器,每天只能傳送一次單聲噪聲信號。

新管道材料帶來新的挑戰

當內部和外部壓力試圖平衡時所引起的泄漏位置的湍流是噪聲的來源,并取決于管道材料和其他因素。銅、鋼和鑄鐵管的泄漏通常會產生500到1500赫茲的聲音。PVC管道泄漏產生的聲音范圍通常在70O850赫茲之間。

此外,PVC管與水的耦合比金屬管強,這導致噪音信號明顯減弱,泄漏噪聲在PVC管中傳播的程度不如在金屬管中那樣大。因此,使用兩個泄漏檢測器和聲學相關性來定位泄漏并不那么簡單或?qū)嶋H,因?yàn)樾枰嗟臋z測器,而且在PVC管道的情況下,它們需要更緊密地結合在一起。

在PVC管道中泄漏噪聲傳播的相對較高的衰減率("波速")及其傳播速度的可變性都影響了相關器的性能。當發現PVC管道泄漏時,準確的波速估計尤其重要。在大多數裝置中,波速是根據歷史數據庫估計的,并根據假定的材料性質和管道幾何計算得出。歷史數據庫的使用極大地限制了這種相關技術的適用性。最近,利用多物理軟件開發出一種有限元法(FEM)來計算相關器中使用的波速度和波衰減值( 圖2)。對兩種情況下的有限元計算結果進行了比較:第一,外拍勵磁機構為揚聲器;第二,外拍勵磁是泄漏,兩拍外勵磁機構的預測與實際系統一致。

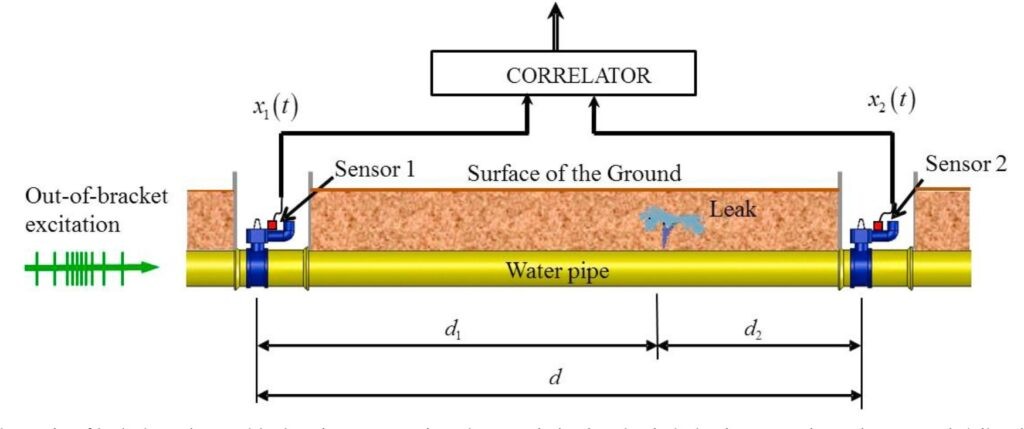

圖:已經開發出一種有限元方法來提高PVC水管泄漏識別中相關器的性能。

超聲波傳感器檢測氣體泄漏

高壓氣體管道中的泄漏在25-100千赫茲范圍內發出超聲波噪聲。傳統的氣體泄漏檢測器測量累積氣體,在反應前有一個滯后時間。超聲波泄漏檢測器可以在泄漏發生時立即識別泄漏,從而觸發更快的警告。

例如,一個固定的極地氣體泄漏探測器使用四個超聲聲傳感器來監測氣體泄漏的大范圍。它可以在室內或室外環境中使用,能夠經受降水和風,并能夠識別泄漏,不論其位置或氣體分層或稀釋。該系統的特點包括:

· 在2-40米范圍內(7-130英尺)對有毒、易燃或惰性氣體泄漏的即時反應

· 傳感器沒有移動部件,不會老化或漂移,可以在不校準的情況下操作,并包括故障安全操作的自動自動測試

· 操作溫度范圍-40~85℃

一種用于識別工業壓縮空氣系統中泄漏的手持儀器使用了一個由64個麥克風組成的矩陣,這些麥克風是按特定模式排列的聲學傳感器,再加上在材料中間的可見相機,以提供被掃描區域的圖像。根據聲源和樂器的相對位置,64臺麥克風接收聲音的時間略有不同。用麥克風間的時間差來定位聲源,然后將聲源疊加在相機拍攝的圖像上,向操作員顯示泄漏的確切位置 .

壓力空氣從管道泄漏產生的寬帶噪音的聲音和超聲波頻率范圍為40千赫茲及更高。許多工業壓縮空氣泄漏傳感器系統使用以大約40千赫為中心的窄帶超聲波傳感器。傳感器與泄漏的距離和角度會影響超聲波傳感器的有效性。窄帶超聲波傳感器的使用存在局限性,包括:

· 由于大氣吸收,超聲波頻率明顯減弱。

· 測量角度對壓縮空氣泄漏產生的聲壓級有很強的影響。

· 工業環境中常見的噪聲環境降低了窄帶超聲波傳感器的性能。

用寬帶傳感器替換窄帶超聲波傳感器,這種傳感器既可用于聽覺范圍,也可用于超聲范圍,這可以彌補窄帶傳感器的局限性。擴大頻率范圍提高了泄漏檢測系統的質量和精度。在壓縮空氣泄漏的情況下,聲音頻率范圍的聲壓級別最大,而在超聲波范圍內的聲壓級別則明顯較低,因此使用窄帶超聲波傳感器進行檢測具有挑戰性。

概括的

如上所述,使用各種聲泄漏檢測技術可以準確定位水和氣體泄漏。當內部和外部壓力試圖平衡時,泄漏位置引起的湍流是噪聲的來源,并取決于許多因素。水泄漏往往會發出幾千赫茲以下的聲音,可利用窄帶聲傳感器有效地探測到,而氣體泄漏產生更寬的頻率譜,延伸到超聲波范圍,并可利用寬帶傳感器探測。
