示波器利用它們從測量中產生的大量數據做了驚人的事情。你的示波器可以讓你"看到"噪音,并減少測量的不確定性。魔術是通過應用于大型數據集的統計來實現的.雖然一些處理,如直方圖,顯然是基于統計,但一些統計是隱藏的。無論是哪種情況,你都可以利用示波器的統計分析。

考慮基本的示波器測量噪音的方波,如 圖1 .

圖1 方波的噪音增加了找到信號幅值的難度。

方波的噪音使得測量它的振幅變得困難。幅值是其他測量的基礎,如寬度、上升時間、下降時間、超調,甚至在一定程度上是頻率和周期。例如,上升時間測量是信號從其幅度的10%改變到90%所需的時間。寬度是相對斜率為信號幅值的50%時的轉換之間的時間差。因此,確定幅值對于幾乎所有其他測量都是至關重要的。

平均化

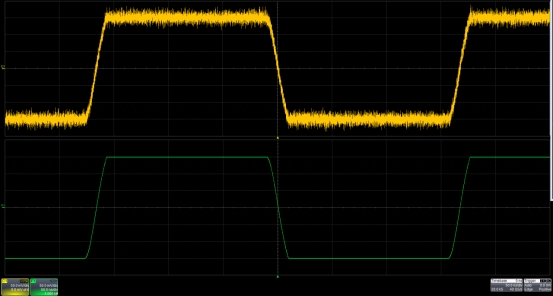

幾乎所有的示波器都提供平均函數,這是應用于波形的最常見的統計過程。獲取多個波形,并將其逐點添加,然后將其除以平均波形的數目得出波形的平均值或均值,如: 圖2 .上層跟蹤是獲得的波形。較低的是1000次收購的平均值。平均法抑制了噪音,留下了一個干凈的波形。

圖2 平均化增加了多個波形,并根據所獲得的波形的數目使其和正?；?從而減少了噪音。

對于高斯分布噪聲,噪聲幅值隨波形數的平方根的平均值而減小。因此,一千個獲得的波形將噪聲幅分量減小31.6倍或30分貝左右。平均過程的唯一缺點是需要獲得大量波形。

另一種統計方法

統計數字也可以量化不確定性。如果方波的每個樣本值被用來創建?直方圖 在它的瞬幅值中,你可以看到我們的波形的結構,就像 圖3 .生成直方圖,旋轉,使其幅度尺度垂直,以匹配獲得的波形,然后疊加到信號波形。

圖3 在生成直方圖后,我將其與波形的頂部和底部的幅值保持一致。這樣做可以產生信號的幅值,即使在信號噪聲比很低的情況下也是如此。

直方圖有兩個峰。一種對應于方波的最高層次,稱為頂部,另一種對應于較低層次或基值。各直方圖元素的平均值代表最高值和最低值。方波的幅值是頂部和底部幅值的差異。知道幅值可以計算所有其他的脈沖參數,如圖所示。2.統計可以讓你通過數據的隨機部分,從混沌噪聲效應中提取有意義的信息。這項技術只用于一次收購,不需要多次收購。然而,多次收購確實提高了測量的準確性。

計量統計

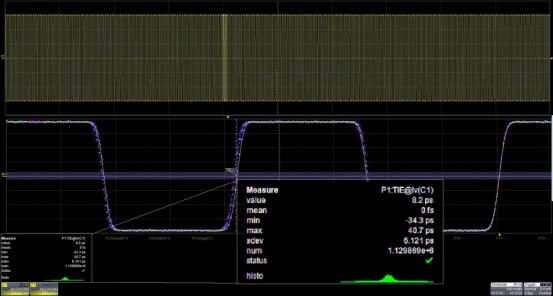

統計學在示波器測量參數的應用中具有優勢。統計學可以應用于示波器中的任何測量參數。 圖4 是測量時鐘信號的時間間隔誤差的一個例子。

圖4 對333兆赫時鐘的平差測量,包括測量統計數字,包括平均值、最小值(分鐘)、最大值(最大值)、標準差(SDEV)和統計數據中包括的測量數字。

圖4的上部痕跡。顯示3.3MHZ時鐘信號,而下跟蹤是顯示跟蹤水平擴展的縮放。領帶是測量獲得的邊緣和它理想的位置之間的時間差。把它看作是信號的瞬態。示波器對所獲得的波形的每一個邊緣進行TIE測量,即所謂的"所有實例"測量。測量讀數字段已經擴展,使其更容易閱讀。測量讀數顯示最后的平差測量值,在本例8.2PS。它還顯示了統計值中的平均值、最小值、最大值、標準差和測量數量。

在這種情況下,統計數字包括超過一百萬個數值。平均值是所有這些測量的平均值,在本例中為零。由于TIN的值不為零,這表明TUN的測量是正負值,平均值為零。最小值是確定的最低平結值,最大值是遇到的最大平結值。最大值和最小值的差異是測量的統計范圍.在這個例子中,最小值是-34.3PS,最大值是40.7%PS,它同時確認正負值。標準差,常被稱為西格瑪,是衡量樣品平均值分布的一種手段。由于平均值是零,標準差等于TIT的根平均平方值(RMS)。所有測量樣品值的68%位于高斯分布平均值的單位.

在數字測量讀數下是一個標志性的直方圖,被稱為"赫西翁",顯示測量值的分布。一個直方圖用一個小范圍內的值或者說BIN來繪制樣本的數量和值的對比。其鐘形分布是高斯分布或正態分布的特征。

計量統計數據簡要描述了百萬次計量。我們知道平均值,最大和最小的測量,以及形狀的直方圖分布,似乎高斯。

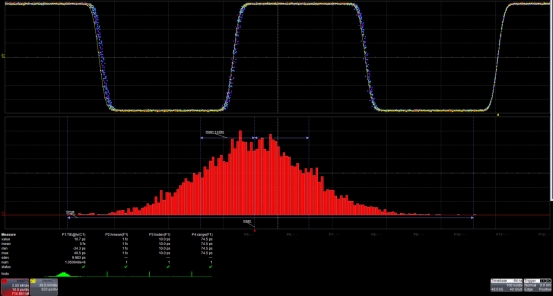

您可以很容易地查看直方圖,以便更詳細地測量TIP。點擊"希斯頓"將打開一個包含直方圖的數學跟蹤,以便進行更深入的分析。 圖5 .

圖5 擴展的"赫西恩",讓你研究的直方圖的測量。直方圖參數讀取平均值、標準偏差和范圍 .

追蹤F1顯示了TIE測量值的直方圖。直方圖可以作為測量的來源,三個直方圖參數已經能夠顯示直方圖的平均值、標準偏差和范圍。參數標記圖形化地顯示了直方圖參數的基礎。在大多數情況下,直方圖并不是所有的示波器都有的,它是一個可選的特征。

系指某種形式的時間不確定性或?顫抖 .直方圖參數量化了顫抖讀數。標準差是RMS的振動,范圍參數代表的是最大到最大的波動。這些值測量實際的顫抖超過直方圖中包含的值的數目。這個信息可以推斷為10個項目的震動值 12 或者更多的價值觀。這是為許多高速串行數據標準所要求的顫抖測試而做的,大多數高端示波器都提供了這樣的串行數據分析選項。

統計數字有助于可視化波形

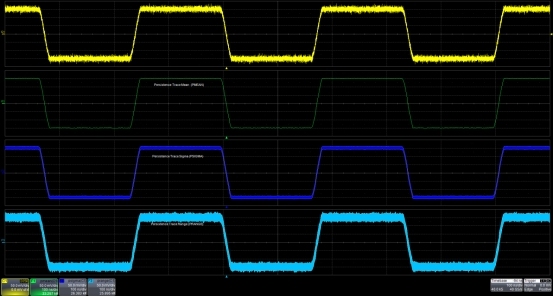

你可以用一些方法運用統計數字來幫助可視化噪音信號。在示波器的內存中覆蓋多個獲取會產生一個持久性圖。它用于生成顯示多次收購歷史的持久性顯示。它也可以用來分析波形,通過對每個樣本點垂直切片的統計分析,提取平均值,標準偏差,或范圍的信號。這些持久性跟蹤函數的橫向分辨率為10PS,或相當于100G抽樣/s的采樣率。結果的例子見 圖6 .

圖6 獲得的噪聲波形連同持久性跟蹤的平均值、持久性跟蹤的西格瑪和持久性跟蹤的范圍跟蹤顯示如何使用統計提供額外信息。

上面的軌跡是獲得的波形,它上有大量的垂直噪聲。應用持久性跟蹤平均值或PMEN數學函數,用存儲在持久性內存中的多個波形上的點的平均值替換波形中的每個樣本。從頂部的第二個跟蹤中顯示的PIMM,以吵鬧的波形顯示了底層的細節。這個數學跟蹤可以進一步分析使用任何其他測量或數學函數。

第三個來自頂部的跟蹤是持久跟蹤西格瑪或西格瑪。它顯示了與噪聲標準差相對應的噪聲包絡,或與零平均值、RMS變化相對應的噪聲包絡。它是指信號值在平均水平上下一個標準差范圍內的變化極限。您可以使用這種跟蹤來創建通行/故障測試的公差掩碼。

底部跟蹤是持久性跟蹤范圍。該函數繪制信號噪聲的包絡或范圍,顯示最壞情況下的噪聲垂直偏移。同樣,它也可以用于生成通過/故障測試掩模。

更多計算直方圖的方法

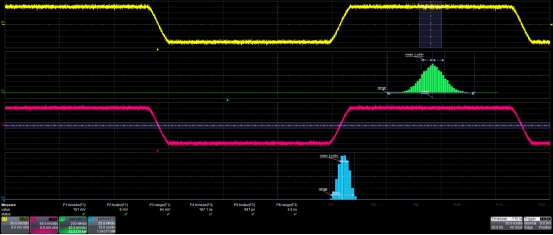

組織圖可以表示測量參數或數據跟蹤的分布。一些示波器可以根據持久性圖創建直方圖。這種直方圖的優點是,它可以觀察波形中的特定點,如 圖7.上面的軌跡顯示了基于垂直切片的持續直方圖,穿過了噪聲方波的頂部。切片的水平位置和寬度由用戶控制.由此產生的直方圖代表垂直噪聲。較低的軌跡是相同的波形與基于水平切片通過其中點的持續直方圖。由此產生的直方圖顯示邊緣時間的變化。就像垂直切片一樣,水平切片的垂直位置和寬度可以由用戶設置。

圖7 持久性直方圖通過波形的持久性圖顯示基于用戶可控切片的分布。結果直方圖可以用標準直方圖參數測量。

水平直方圖和垂直直方圖均可使用標準直方圖測量參數進行測量,如圖中測量參數P1-P6所示。

示波器提供了大量的基于統計的工具來幫助分析獲得的波形。幾乎每一個示波器都有平均和測量統計數據。直方圖、持久性痕跡和持久性直方圖是最常見的特征。
