音頻系統性能的十個關鍵參數包括效率、頻率響應、全諧波失真、互調失真、相位失真、瞬態失真、瞬態響應、動態范圍、聲壓電平和聲電電平。

本常見問題問卷回顧了這些參數是如何被指定和測量的,并在結束的時候查看了美國職業安全與健康管理局和歐洲聯盟(歐盟)的各種標準機構是如何指定安全聲級的。

效率

效率衡量為一定量的功率產生的聲音.音頻放大器的效率差別很大。效率較低的放大器產生的熱量相對較高,產生的聲音功率較低。例如,典型的A/B類放大器大約有50%的效率。這意味著一個功率為100瓦的放大器也會消散100瓦的熱量。A/B類性能介于A類和B類之間。A類放大器通常被認為是許多音樂愛好者的音頻質量的黃金標準,但它們的效率低至15%至35%。B類放大器的效率超過75%,但它們受到串擾和變形的影響。A/B類放大器在A類和B類之間有良好的聲音質量和效率。D類放大器使用開關模式電源技術,以達到高達90%的效率水平,非常好的聲音質量。并非所有的D類放大器都是平等的,與傳統的D類實現相比,多層次D類設計可能更有效( 圖1 ).

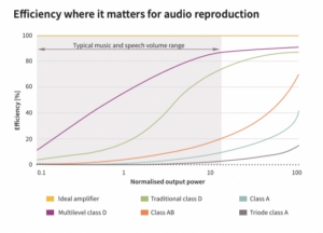

圖1各種音頻放大器結構的效率差異很大

頻率響應和范圍

頻率響應是指一個放大器的輸出水平保持在指定的分貝范圍內或不超過1千赫茲下輸出的給定分貝數的頻率。頻率范圍是一個相關的概念,但適用于揚聲器,不提及一個分貝范圍。功率帶寬是另一個相關的規范,表明在高功率時可用的頻率范圍.它與通常在低功率水平上測量的頻率響應形成鮮明對比,在低功率水平下,變壓器飽和度等問題并不起作用。

具有平頻率響應的放大器不會改變特定頻率范圍(通常指定為20赫茲至20千赫)的輸出強度。雖然這是為了反映人的聽覺,但大多數人沒有聽到超過16千赫茲的聲音。一個精心設計的放大器可以有一個頻率響應,最大頻率從20赫茲到20千赫不等。

總諧波失真

諧波失真指的是在雙或三倍頻率的主音的虛假聲音?？傊C波失真(TDH),有時被稱為失真因子,是所有諧波分量的功率與原頻功率之比。

所謂的高保真放大器的TCD值將低于1%。利用負反饋減少失真可以達到較低的失真水平,但這是一種有爭議的技術。此外,揚聲器比大多數放大器產生更多的失真(對于中等音量水平,1%到5%),因此高保真放大的好處有限。此外,人類耳朵對變形有非線性敏感性,對低頻率和低體積的變形也不那么敏感。最后,與奇序失真相比,產生偶序諧波的失真可能不那么明顯。

互調失真

調制失真(IMD)與被放大的信號無關.這是不同頻率輸入信號組合產生的錯誤信號和系統非線性結果的結果。像這樣,IMD可以減少使用負面反饋。

在揚聲器中控制IMD更為復雜。像這樣,揚聲器中的IMD比放大器大。在揚聲器中,IMD與錐偏移成正比,可以通過減少驅動器的帶寬來減少。在一個實際的解決方案中,實現這一點的方法是將信號分成幾個不同的驅動頻率范圍,并通過交叉濾波器網絡將結果信號輸入揚聲器。使用主動交叉網絡可以進一步減少IMD .

相位變形

相位失真測量輸入和輸出信號之間的相位轉移.使用交叉濾波器網絡減少IMD可導致增加相位失真。一般來說,相位失真是很難消除的,但是它在音頻系統中的重要性是有限的,因為人的耳朵對它相對不敏感,除非它是極端的。沒有簡單的測量相位失真的標準測試,也沒有包括在音頻規范中。這可能是一個問題的射頻和其他高頻應用。

瞬態失真和瞬態互調失真

當揚聲器的聲音輸出水平?jīng)]有輸入信號那么快變化時,就會發生暫時性的失真。耳的心理聲學表現傾向于使之對瞬態變形不敏感。

瞬態互調失真(TIM)與放大器的性能有關,可以通過將固定頻率的爆發輸入放大器并與輸出進行比較來測量。蒂姆對人的聽覺比其他類型的扭曲更引人注目。聲音質量更多的是與存在的失真類型有關,而不是與音頻放大器的TD有關。因此,盡管TD很重要,高性能的音頻放大器也會指定蒂姆。

暫時反應

放大器或揚聲器可能具有低失真的穩定狀態信號,但沒有足夠快的響應瞬態。在放大器中,由于高頻性能不佳或負反饋太多,可能導致瞬態響應不佳。揚聲器中的瞬態響應來自于驅動器和附件的質量和共振。交叉濾波器或不一致?lián)P聲器驅動器增加的延遲增加了瞬態響應問題。瞬態響應可能難以量化,通常不包括在音頻規范中。

動態范圍

動態范圍是可以由放大器或揚聲器處理的最大和最小音量的比率。它是用db測量的,它是無輸入信號的放大器或揚聲器的噪聲底板與可在指定的失真水平上處理的最大信號之間的比率。

聲壓

聲壓,又稱聲壓,是指由聲波引起的局部偏離大氣壓力。它是用麥克風測量的。還使用20x10的參考水平在數據庫中表示。 -6 爸爸。聲波的功率隨壓力的平方上升.在美國osha定義了基于曝光時間的安全聲壓水平。職業安全管理局標準規定的每日限制包括8小時的90分貝噪音或1小時的105分貝噪音。聲強可與聲壓混淆.他們不一樣。聲強等于聲壓和聲球(空氣分子)速度的數學乘積。聲壓是標量,聲強是矢量,因此聲強是矢量量。

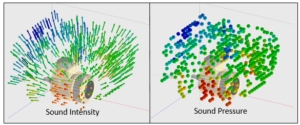

圖2電動機聲強和聲壓

音響功率

聲音功率,也叫聲功率,是指每單位時間發出或接收聲音能量的速率。W是測量聲音功率的SI單位。音功率有時被稱為聲通量或聲通量。有許多條例旨在控制各種來源的噪音排放。有些規章規定了在數據庫中測量的方法.一些標準包括對聲波排放的標簽要求。

吵鬧機器

對各種類型的機器設定了噪音限制.例如,在歐盟,戶外機器產生的噪音是有限的。其他類型的設備,如家用電器,可能不需要達到最大限度,但必須標上保證的最大功率。歐洲有各種各樣的噪音限制標準,例如:

· EC/2000/14戶外設備噪音排放指令

· ISO15744:手持式非電動工具

· ISO7779/ECMA-74:信息技術和電信設備

· ISO9296/ECMA-109:申報的計算機和商業設備噪音排放值。

· 60704:家用電器

· 標準45635

· ISO6393:在固定條件下測量的土方機械。

· ISO6395:在動態條件下測量的土方機械。

在進行認證測量時,通常使用基于聲音壓力的聲音功率測量。一套ISO標準規范這些要求和詳細的測量程序?；诼晧旱臉藴拾?000/14/EC、ISO3744、ISO3745、ISO6394、ISO6395以及空調、供暖和制冷學會260。還有國際標準化組織的標準來規范基于內容的合理測量程序。聲強按每個區域的聲強測量(W/M) 3 )。國際標準化組織關于以意向為基礎的聲音功率的標準包括國際標準化組織ISO9614-1和國際標準化組織9614-2。

總結

音頻系統性能的關鍵參數從效率開始,包括頻率響應和頻率范圍、信號失真的幾種形式、聲壓和聲強。除了量化音頻系統的性能外,這些參數還被用來為各種設備類型、操作環境和在美國和歐盟的應用設定安全的聲級。
