基于物聯網的庫存管理系統，使用稱重傳感器和NodeMCU

時間：2024-11-12 19:38:43

關鍵字：傳感器 NodeMCU ESP8266

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]庫存控制是有效的庫存管理的關鍵組成部分。跟蹤你的股票可以讓你提前做好計劃和決策。如今，我們當?shù)氐某泻痛笮凸S(chǎng)將貨物儲存在大貨架或巨大的倉庫中，為了了解當前的商店/業務數量，業主必須手動數包。這個過程不僅需要時間，而且還會引入人為錯誤。在大型倉庫的情況下，情況變得非常復雜，人工定期檢查庫存變得非常困難。

庫存控制是有效的庫存管理的關鍵組成部分。跟蹤你的股票可以讓你提前做好計劃和決策。如今，我們當?shù)氐某泻痛笮凸S(chǎng)將貨物儲存在大貨架或巨大的倉庫中，為了了解當前的商店/業務數量，業主必須手動數包。這個過程不僅需要時間，而且還會引入人為錯誤。在大型倉庫的情況下，情況變得非常復雜，人工定期檢查庫存變得非常困難。

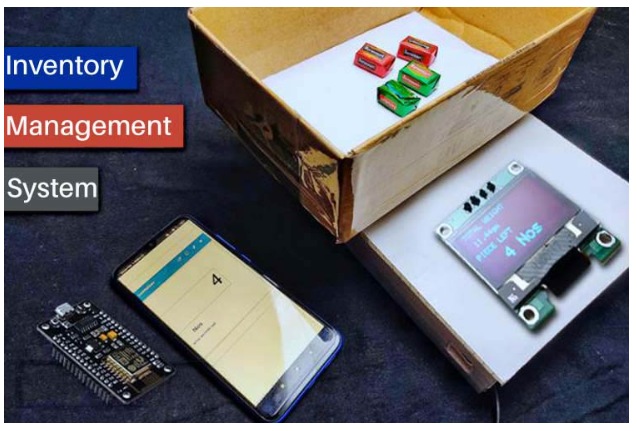

這就是為什么在本教程中，我們想到在流行的NodeMCU ESP8266微控制器的幫助下建立一個基于物聯網和傳感器的自動庫存管理系統，它可以自動檢測貨架上存在的貨物數量，或者可以準確地提供特定貨物的重量。為了方便起見，我們將物聯網技術與ThingSpeak云平臺結合起來，這樣店主就可以從家里/辦公室監控庫存。最后，我們將使用另一種流行的技術，IFTTT，如果產品數量低于一定水平，我們會發送電子郵件。廢話不多說，我們開始吧。

我們之前使用ThingSpeak與ESP8266構建空氣質量監測系統，物聯網氣象站和智能路燈。您可以通過以下鏈接查看所有ThingSpeak和ESP2866相關項目。

自動庫存管理系統-工作

要知道庫存中可用的包的數量，我們必須知道總重量和單個包的重量。例如，如果一個包的重量是10克，而庫存貨架的總重量是100克，那么我們可以很容易地計算出貨架上可用的包的數量，方法是將總重量除以單個包的重量。在上述示例中，我們將獲得10個包。下一個問題是，如何計算或測量總重量。這個問題的答案很簡單，我們將使用稱重傳感器。我們可以測量總重量，我們可以在微控制器的幫助下進行所有必要的計算。這樣，我們就可以計算出庫存中可用的包裹數量。

現在，讓我們將這個值上傳到云平臺，這樣我們就可以在庫存管理軟件的幫助下，從世界任何地方監控我們的庫存管理系統的狀態。在我們的項目中，我們將使用一個NodeMCU和ThingSpeak來完成所有的工作。

構建自動化庫存管理系統所需的組件

用于構建這個項目的所有硬件組件都非常通用，您可以在當?shù)氐膼?ài)好商店找到其中的大多數。下面給出了所需組件的列表。

?NodeMCU - 1

?稱重傳感器- 1

?HX711稱重傳感器放大模塊

?128*64 OLED顯示屏

?連接電線

?中密度纖維板，硬紙板，泡沫板

?7.4伏鋰離子電池

自動庫存管理系統組成說明

在繼續本文之前，我們應該了解有關所使用組件的一些細節。在本節中，我們討論了將用于構建電路的所有組件。

NodeMCU ESP8266開發板

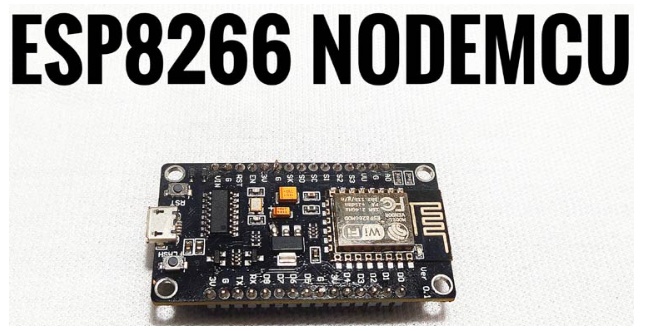

NodeMCU是一個基于ESP8266 Wi-Fi SoC的開源開發平臺，由Espressif Systems開發。它有一個內置的Wi-Fi模塊，這使得它適合物聯網相關的應用。這就是我們使用NodeMCU的原因。在之前的教程中，我們已經使用NodeMCU構建了許多其他項目。如果你想了解更酷的基于NodeMCU的項目，你可以查看這些。NodeMCU單板的外觀如下圖所示。

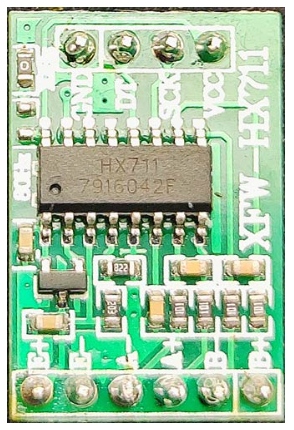

稱重傳感器和HX711稱重傳感器放大模塊

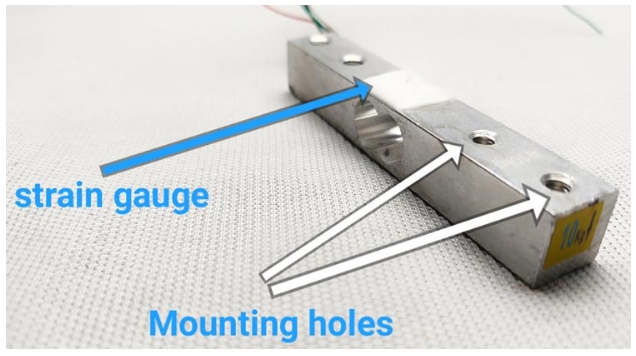

這個項目的關鍵部件是稱重傳感器。這是我們的稱重傳感器，如你所見，一面標有10公斤。你可能已經注意到在測壓元件上有一些白色的保護膠，四條不同顏色的電線出來了，我們稍后會看到下面的白色保護膠是什么。首先，這些測壓元件是由鋁塊制成的，正如你所看到的，材料的中間部分更薄，所以這一點會變形。稱重傳感器有兩邊，我們說左右兩邊。想象一下，測壓元件被固定在右邊，力被施加在左邊，這樣測壓元件就會彎曲。因此，在測壓元件的頂部和底部都會產生很小的變形。頂部將受到拉伸，底部將受到壓縮。鋁條左側向下彎曲。如果我們能測量這種變形，我們就能測量施加在鋁塊上的力，這就是我們要做的。

應變計是用來測量應變的元件。如果我們仔細看看這個組件，我們可以看到兩個連接墊，然后我們有導線圖案與重復偏轉。這種導線有固定的電阻。當我們彎曲它時，電阻值會改變嗎?應變片的一側安裝固定在一個地方。如果我們?cè)阡X棒的另一邊放一個重物，這將迫使應變計彎曲，這將導致阻力的變化。這是怎么發生的?應變片的導電模式是由銅制成的，這種導線會有一定的面積和長度，所以這兩個單位會給出導線的電阻。導線的電阻與電流相反。

很明顯，如果導線的面積變小，通過的電子就會變少，這意味著電流變小。現在，如果我們?cè)黾用娣e，就會增加導體的電阻。如果對這條線施加力，就會拉伸這條線的面積，它會變小，同時，阻力也會增大。但是這種阻力變化非常小。如果我們拉伸應變計，電阻會增加，如果我們壓縮它，電阻會變小。為了測量力，我們需要測量阻力。直接測量電阻并不總是可行的，因?yàn)樽兓苄?。所以，我們可以很容易地測量電壓，而不是測量電阻。在這種情況下，我們需要將儀表輸出從電阻值轉換為電壓值。

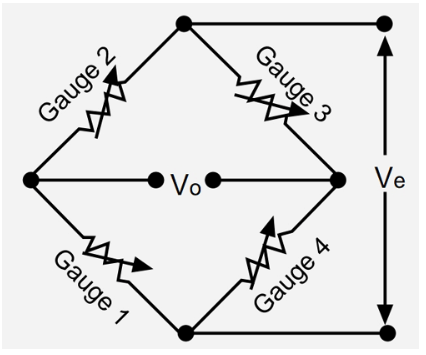

我們可以借助惠斯通橋。我們把應變計放在惠斯通橋上。如果電橋是平衡的，那么在中間點的電壓應該是零(之前我們已經建立了一個項目，我們已經描述了惠斯通電橋是如何工作的，如果你想了解更多關于這個主題，你可以檢查一下)。當應變片改變其電阻時，會使電橋失去平衡，電壓也會發生變化。這就是惠斯通電橋如何將電阻變化轉換為電壓值。

128X64 OLED顯示屏：

這種有機發光二極管(OLED)顯示屏是一種單色顯示屏，0.96英寸，像素為128×64。顧名思義，OLED顯示屏不需要背光，因?yàn)樗鼈兪莑ed顯示屏，這就是為什么OLED顯示屏在黑暗環境中有很好的對比度。此外，該顯示器的像素是由led制成的，因此它們只有在打開時才消耗少量能量，與其他顯示器相比，OLED顯示器消耗的能量更少。它只有四個引腳，使用I2C通信協議與微控制器通信。OLED顯示器非常適合電池供電的項目，這就是我們?cè)谶@里使用OLED的原因。

自動庫存管理系統電路圖

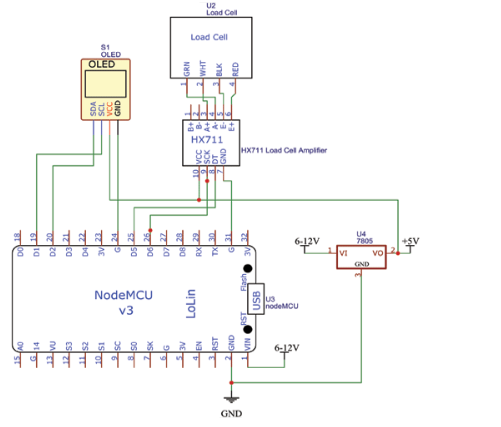

基于物聯網的自動庫存管理系統的完整電路圖如下所示。

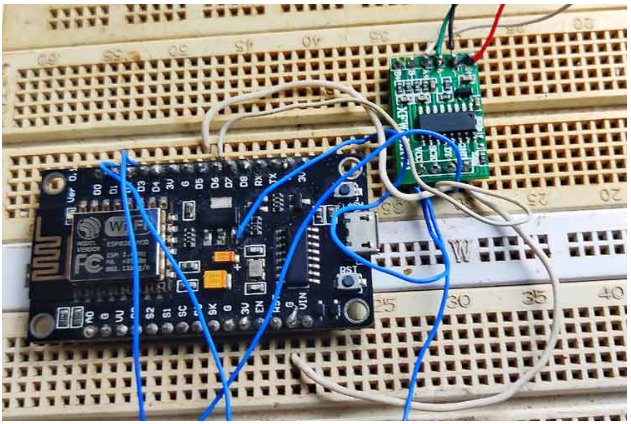

庫存的電路圖非常簡單。在這里，我們將OLED顯示器連接到NodeMCU的I2C引腳，即板上的D1和D2引腳。接下來，我們將稱重傳感器連接到NodeMCU。稱重傳感器有四根電線-紅，黑，綠，白。不同廠家的顏色可能會有所不同，最好以數據表為準。紅色接HX711單板的E+，黑色接E-，白色接A+，綠色接單板的A-， Dout接D5， D6接時鐘。然后將OLED顯示器和放大器的接地連接到NodeMCU的接地。OLED和負載傳感器放大器工作在5v，但是NodeMCU沒有5v引腳，所以我們必須使用5v穩壓器。下圖顯示了面包板原型。

自動庫存管理系統——安裝電路的外殼

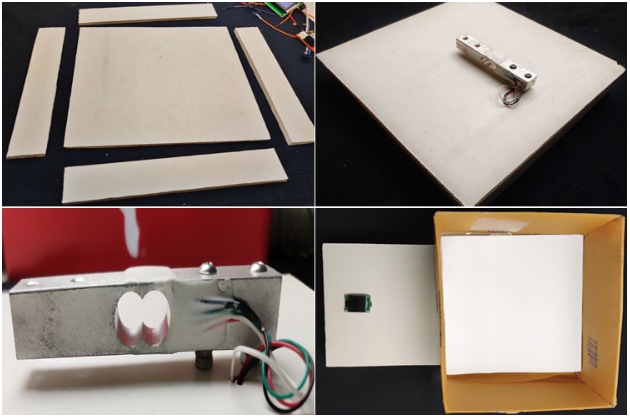

為了容納電路和庫存，我們需要做一個外殼。為此，我們使用了聚氯乙烯板材。你可以使用任何類型的材料，如中密度纖維板，泡沫板等。在這里，我使用PVC板更好的強度。首先，我從PVC板上剪下20 x 20厘米的正方形和三個20 x 5的矩形。然后，用熱熔膠和PVC剪下來的碎片，我做了一個小盒子。然后我用一個舊紙板箱作為頂部(存儲空間)的規模。你必須留出一些空間從地面到細胞，使它能夠彎曲。在測壓元件和底座之間放置螺絲螺母。我在稱重傳感器和頂部之間添加了塑料墊片。這就是我制作庫存體的方法。你可以根據自己的想法進行設計，但要記住將稱重傳感器放置在如圖所示的位置。您可以使用下面給出的圖像作為參考。

建立ThingSpeak賬戶的自動庫存管理系統

ThingSpeak是一個開放的數據物聯網分析平臺，允許您在云中聚合、可視化和分析實時數據。你可以使用ThingSpeak控制你的設備，你可以從你的設備向ThingSpeak發送數據，你甚至可以創建實時數據的即時可視化，并使用Twitter和ThingHTTP等網絡服務發送警報。

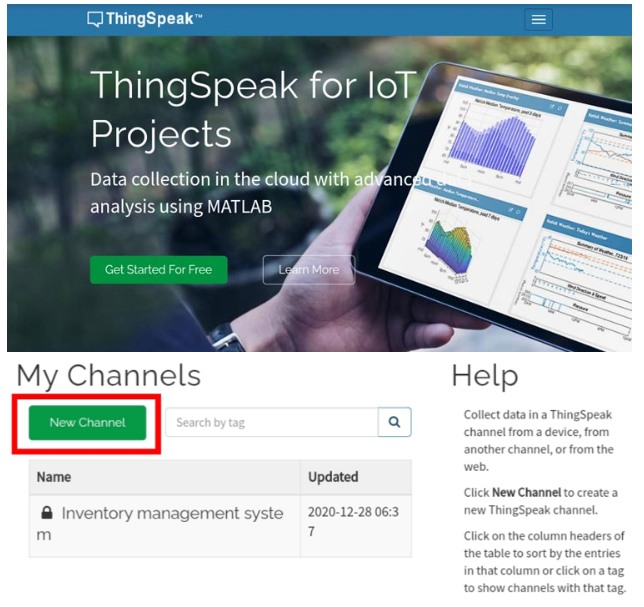

首先，去Thingspeak.com注冊你的郵箱，然后點擊頻道。從那里，單擊新通道以創建接口。

現在，您將看到這樣一個選項卡，用于創建通道，給出名稱和描述(如果需要的話)。我們需要兩個字段來收集esp的數據(總重量和剩余件數)。為此，在字段1和字段2中給出名稱“總重量”和“剩余件數”。勾選這兩個字段的復選框。另外，在表單中選中“公開”選項的復選框，最后保存通道?，F(xiàn)在，您的新頻道已經創建。

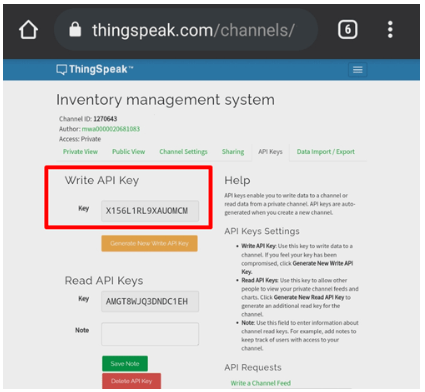

之后，單擊API密鑰并復制寫API密鑰。我們需要在主程序中輸入這個鍵來上傳數據到ThingSpeak云。

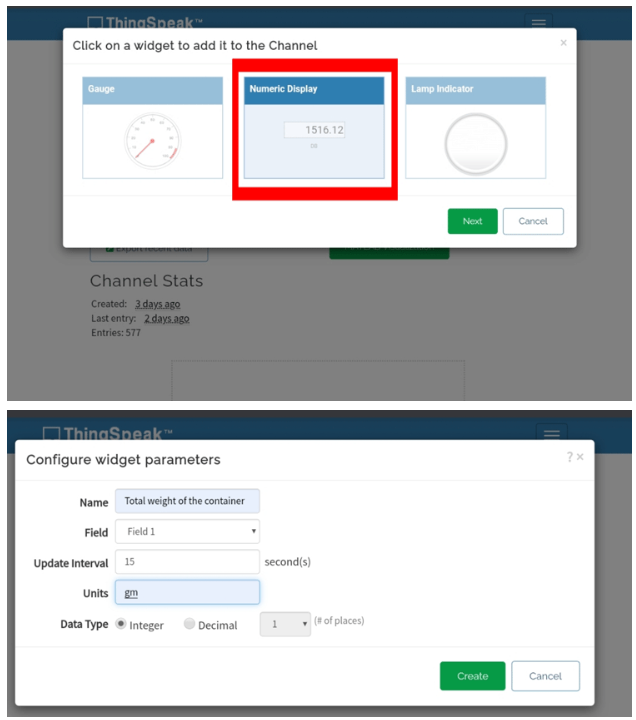

現在，我們需要在網站上顯示數據。為此，單擊小部件并選擇一個小部件。這里，我們需要顯示總重量和件數(數字)，因此選擇數字顯示并單擊下一步?，F(xiàn)在，我們需要命名小部件。這里我寫的是“集裝箱的總重量”?，F(xiàn)在，選擇字段1(因?yàn)槲覀冃枰@示字段1的值)。然后選擇單元，單擊“創建”。對第二個字段執行相同的操作。

接下來，單擊add visualization并添加一個圖表，以圖形方式顯示數量(如果需要的話)?，F(xiàn)在，我們的接口已經準備好接收數據，看起來像這樣。

IFTTT設置自動電子郵件通知

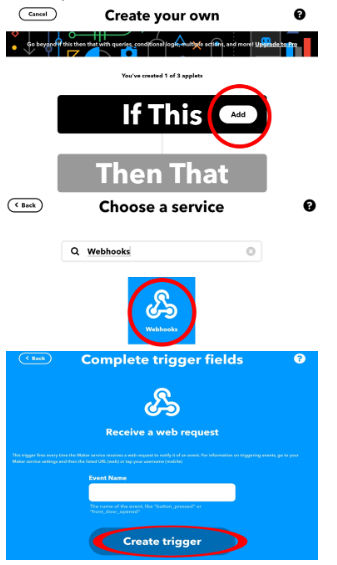

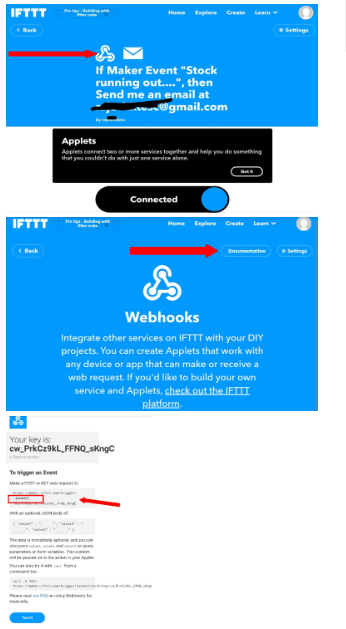

在介紹部分，我們告訴過您，只要達到某個閾值，我們就會發送電子郵件。為此，我們需要建立一個IFTTT帳戶。首先，登錄ifttt.com，用你的憑證注冊。單擊位于此搜索webhooks附近的添加按鈕并選擇webhooks，給出事件名稱，并創建觸發器?，F(xiàn)在，您可以看到它后面的webhooks徽標。

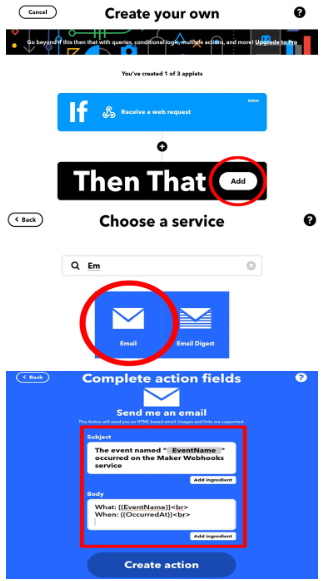

現在，點擊下一個添加按鈕，搜索“email”，選擇郵箱，根據你的意愿定制你的信息。另外，定制郵件正文。在這里，我寫了“庫存耗盡”，然后點擊完成。這里，“This”函數是webhooks服務，“that”函數是email服務。

現在，單擊webhooks徽標，然后單擊文檔。然后我們需要更改事件名稱。將事件完全替換為我們的事件名稱。之后，復制顯示的URL。

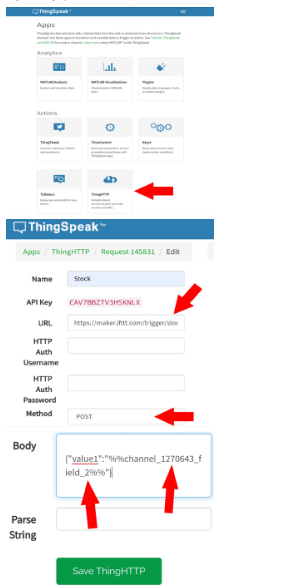

去thingspeak.com，然后點擊Apps，點擊Thing HTTP。當您在那里時，給出一個名稱，粘貼之前復制的URL。選擇POST方法。在Body中，給出通道id(您將通過單擊創建的通道獲得通道id)，并根據剩余的件數更改我們需要發送郵件的字段，因此我選擇字段2。下面的圖片會讓你更好地了解這個過程。

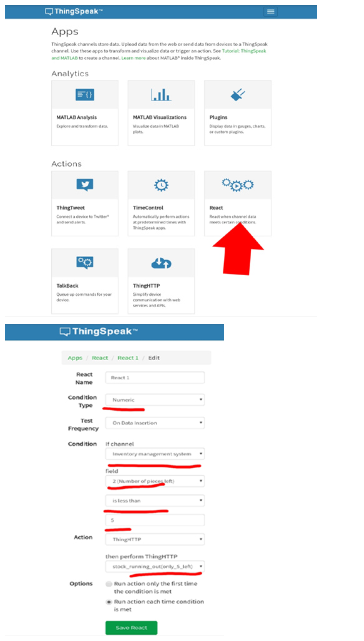

現在，進入應用程序，然后點擊反應。這里給出一個名稱，選擇條件類型為數字，選擇通道?，F(xiàn)在，給出條件(如果值小于5，我這樣給出)，你可以根據自己的想法進行修改。然后選擇ThingHTTP，最后單擊save react。當股票低于5單位時，所有這些都會聯合發送電子郵件通知。

這標志著服務器設置過程的結束，我們可以繼續編寫NodeMCU的代碼。

自動庫存監控和管理系統- Arduino代碼

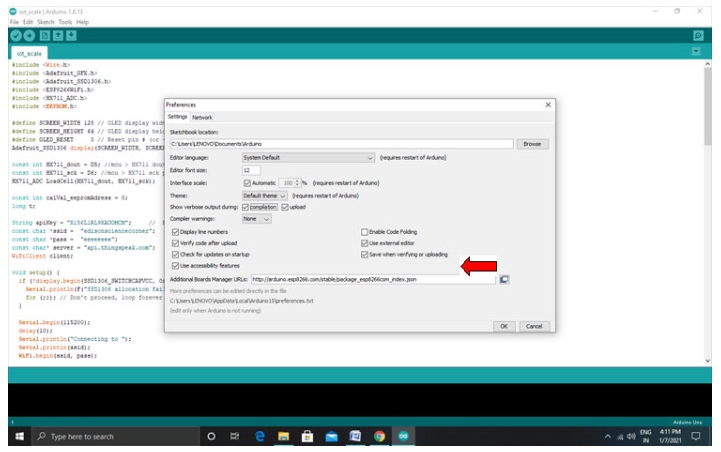

我將用Arduino IDE將代碼上傳到NodeMCU板。因此，我們需要在Arduino IDE中添加ESP Board包。為此，打開Arduino IDE，然后從文件菜單中打開preferences。粘貼下面給出的鏈接并按OK。

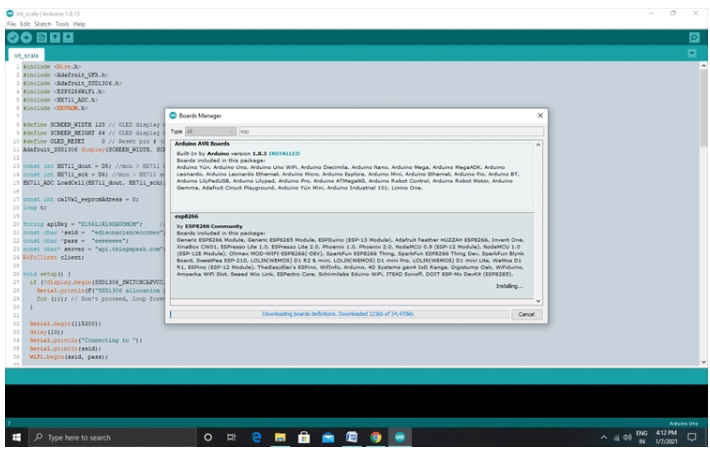

然后進入tools->boards->board manager?，F(xiàn)在搜索ESP并安裝。

安裝完這個程序后，我們就可以開始編寫程序了。

基于NodeMCU的庫存管理系統的完整代碼如下所示。我們通過包含所有必需的庫來開始編寫代碼。為了使用某些I2C設備，需要包含Wire庫。在這里，我們使用基于I2C的OLED模塊，因此我們需要包括線庫。我們還需要包括adafruit gfx和ssd1306，以便與OLED一起工作。ESP8266WiFi用于將Wi-Fi連接到ESP板，HX711用于從稱重傳感器讀取讀數，EEPROM用于將值存儲在ESP的EEPROM中。

接下來，在四行中，我們定義了OLED顯示器的屬性，根據您的顯示器更改這些屬性(代碼中注釋了所有行)

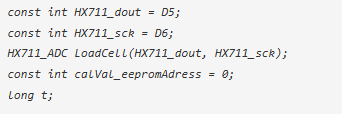

然后我們?yōu)槟K定義了引腳，并為EEPROM地址分配了零值。HX711_ADC loadcell功能用于設置Dout和時鐘引腳。此外，我們還定義了整數來保存EEPROM地址。

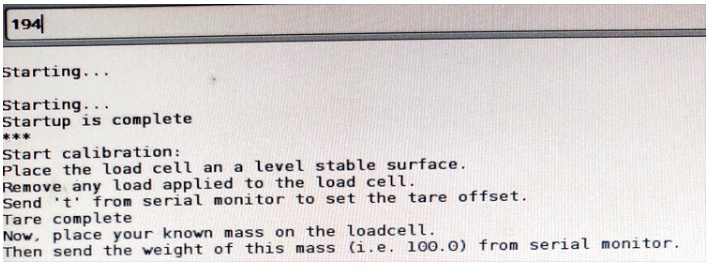

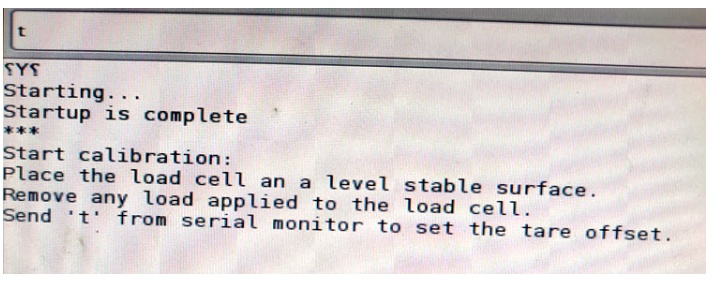

要校準并將該校準值存儲在EEPROM中，首先，轉到文件>示例> HX 711_ADC，然后選擇校準代碼。上傳代碼前，將天平放在一個穩定的平面上。然后將代碼上傳到Arduino并打開串行監視器。修改波特率為572600?，F(xiàn)在，顯示器要求抵消重量，為此，我們需要按t。

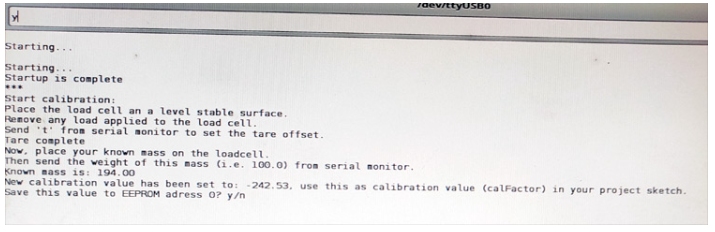

現在，我們需要把已知的重量放在天平上。在我的例子中是194克。在放置已知重量后，在串行監視器上鍵入重量的數值并按enter鍵。

現在監視器詢問您是否要將值保存在EEPROM中，輸入y。現在，我們可以在串行監視器上看到重量。

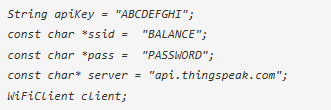

這樣，NodeMCU自動從EEPROM中選擇校準值。接下來，我們需要為API密鑰SSID和密碼設置字符串和字符。在SSID和pass部分使用您自己的憑據。

接下來，在設置部分，我輸入了顯示器的I2C地址。然后，為了更好地調試，我以112500的波特率啟動串行通信。此外，我還啟動了Wi-Fi通信，傳感器和EEPROM。

接下來，在循環部分，首先，我們使用LoadCell.update檢查來自稱重傳感器的數據是否可用。如果可用，我們讀取并存儲該數據。

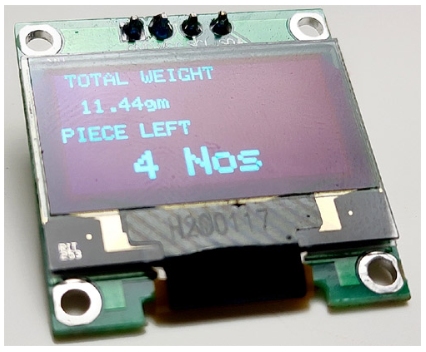

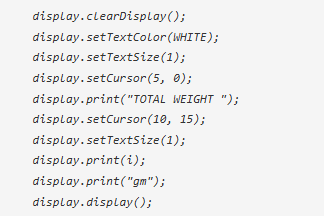

然后，我配置顯示器，使顯示器顯示值。這樣，我就可以顯示稱重傳感器的值。以同樣的方式，我們可以顯示自制庫存中剩余件數的價值。

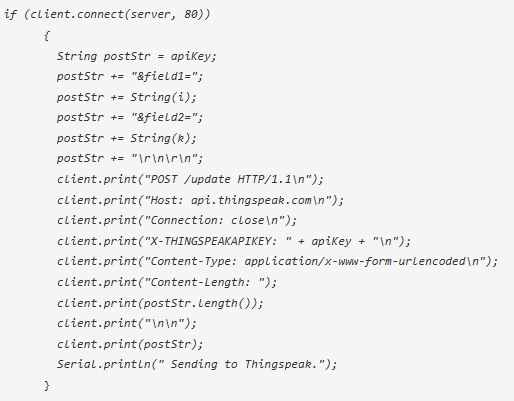

我定義了一個浮點變量和一個整數。Float (w)用于存儲一塊的權重(我們需要手動輸入這個值)，integer (k)用于存儲計算結果。計算很簡單。我們通過總重量除以單個重量得到零件數(k)
