今天我們將研究一個水位指示器，它的數據可以通過局域網的網頁進行監測。水位將通過超聲波距離測量傳感器來檢測。我們之前已經使用浮子傳感器構建了另一個基于物聯網的水箱水位監測系統，但在這個項目中，我們將使用超聲波傳感器來檢測水位。

你一定見過幾種水位指示器，但它們中的大多數使用特殊的浮子傳感器，不容易獲得，也不容易使用。但在本教程中，我們將使用超聲波傳感器來測量水位。您將在本文中進一步了解。

為了使項目更加用戶友好，我們將其與本地web服務器集成，通過該服務器，您可以監控連接到與ESP板相同Wi-Fi的任何設備的數據。

超聲波傳感器的工作和使用

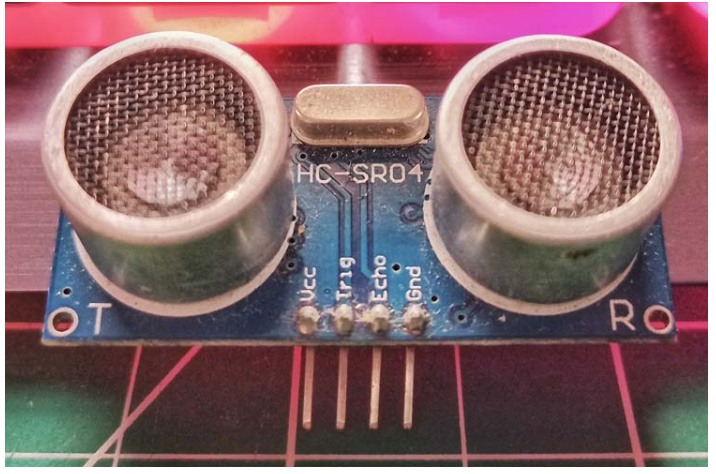

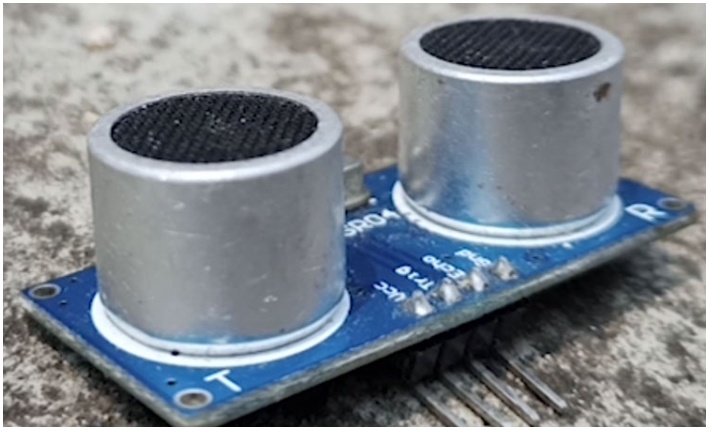

在了解項目的工作原理之前，讓我們先看看超聲波傳感器是如何工作的。本項目中使用的典型HC-SR04超聲傳感器如下圖所示。

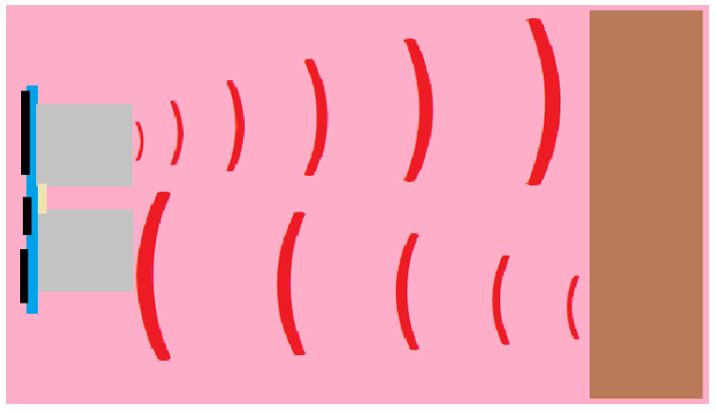

超聲波傳感器是一種通過發射超聲波來測量目標物體的距離，并將反射的聲音轉換成電信號的電子裝置。

超聲波的傳播速度比可聽聲音(即人類能聽到的聲音)的速度快。超聲波傳感器有兩個主要組成部分：發射器(使用壓電晶體發射聲音)和接收器(在聲音到達和離開目標后接收聲音)。

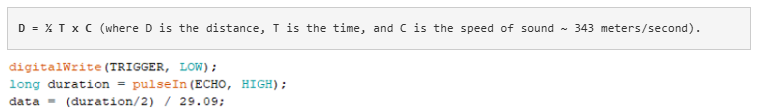

為了計算傳感器和物體之間的距離，傳感器測量從發射器發出聲音到與接收器接觸所花費的時間。這個計算公式是-

那么我們可以在哪里使用這些傳感器呢?我們以前在非接觸式溫度測量，基于物聯網的庫存管理和許多其他項目中使用過這些傳感器，除此之外，它還可以用于機器人導航以及工廠自動化。水位感應是另一個很好的用途，可以通過將一個傳感器放置在水面上來完成。另一個水生應用是使用這些傳感器“看到”水體的底部，在水中移動，但反射出底部的表面。我們?cè)谖覀兊暮樗綔y(cè)和監測系統中也使用了同樣的原理。

用于測量水位的超聲波傳感器

所以，現在我們知道了超聲波傳感器的工作原理，很容易理解這個項目的工作原理。我們只需要讀取傳感器的值并將其轉換為CMs，在完成所有這些之后，我們必須在本地web服務器中發布數據，該服務器將在連接到Wi-Fi后由我們的NodeMCU板創建。

所需的組件

為了使這個項目，我們將需要一些基本的組件。

ESP8266 NodeMCU板：這將是我們整個項目的核心。

HC-SR04超聲波傳感器：如前所述，這將用于通過超聲波感應液位。

面包板：所有的連接將在面包板本身，使它簡單。

跳線：當我們使用面包板時，跳線或連接線是連接的方式。

超聲波傳感器與NodeMCU的接口

由于我們使用的組件不多，所以本項目中使用的物聯網水位指示器電路圖相當簡單。我們只需要將HC-SR04超聲波傳感器連接到我們的NodeMCU模塊。其余的工作將通過軟件部分本身完成。

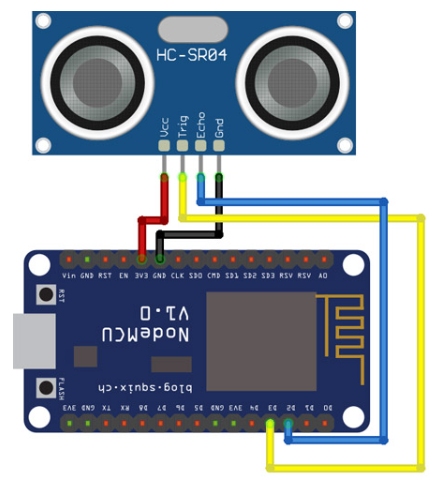

這是連接的電路圖。

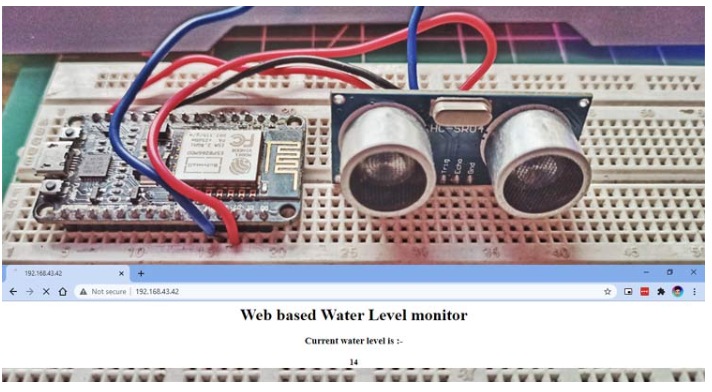

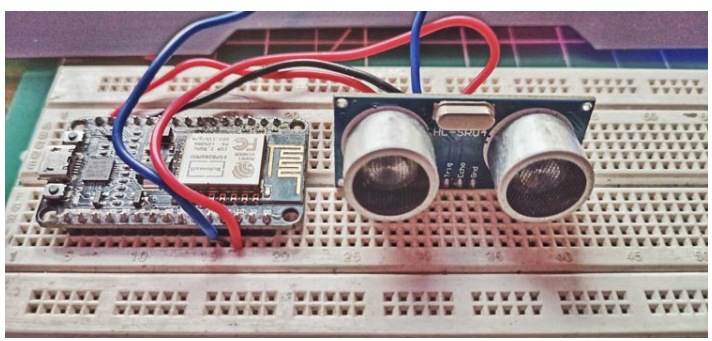

我使用面包板將超聲波傳感器與NodeMCU連接起來，然后使用連接線進行連接。我的測試設置如下所示，稍后我們將使用較長的跳線將傳感器安裝在演示水箱上。

編程N(yùn)odeMCU讀取水位并在web服務器上顯示

現在我們已經完成了連接。我們將繼續到項目的編碼部分。讓我清除我們?cè)诰帉懘a時要遵循的算法。完整的代碼可以在本頁的底部找到。

我們的Arduino代碼需要做的是，首先連接到代碼中提到的SSID和密碼的網絡。成功獲取后，它需要將本地IP地址吐槽給串行監視器，以便我們可以訪問它創建的網頁。這樣做之后，它應該開始處理超聲波傳感器，計算完距離后，它必須將數據發送到我們創建的網頁。

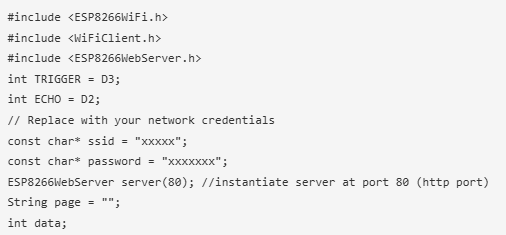

讓我們一步一步地理解它，所以首先，我們包括必要的庫和將在代碼中進一步使用的全局變量。與此同時，我們還提供了我們的Wi-Fi路由器的SSID和密碼，并啟動了端口為80的web服務器。

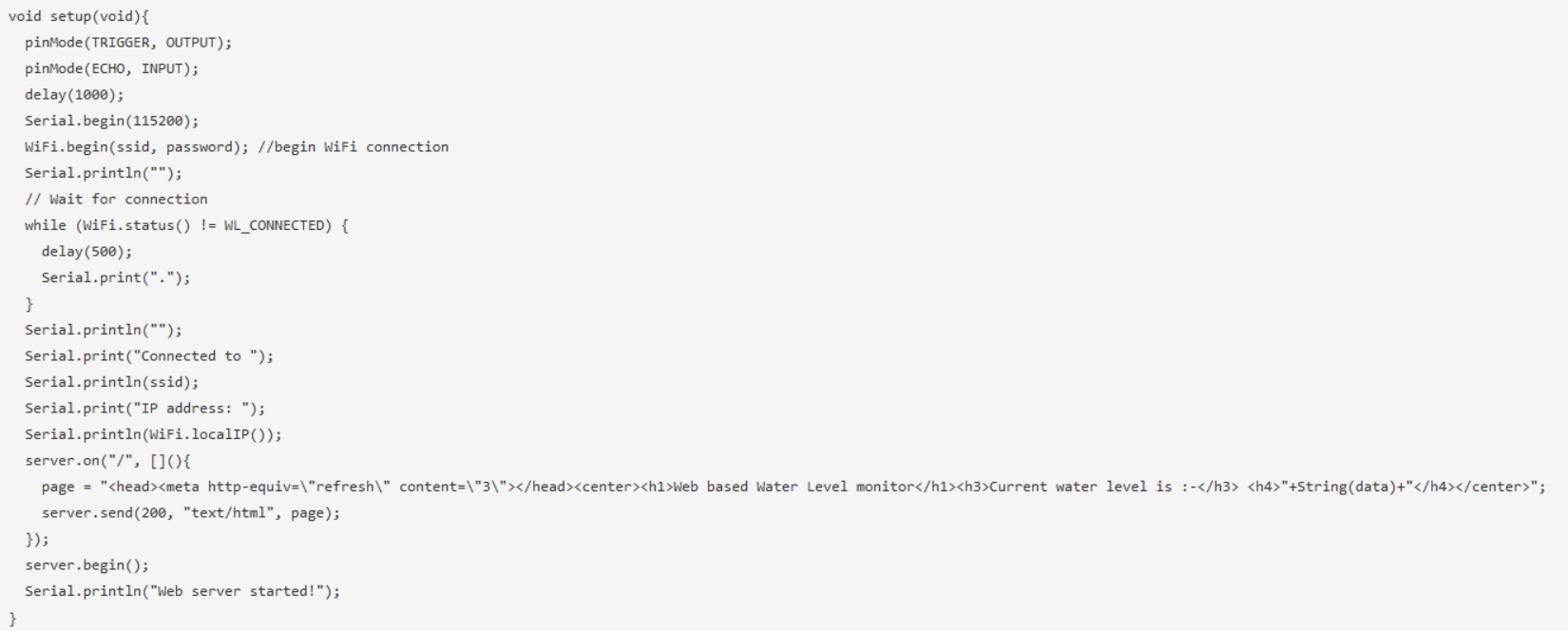

此外，在設置部分，我們將引腳的引腳模式設置為輸入和輸出，并使用HTML將頁面存儲在page變量中。我們保留了一行HTML代碼來組成我們的網頁。在設置部分本身，我們連接到Wi-Fi路由器并將IP地址打印到串行監視器。

我們創建的HTML頁面每三秒刷新一次。您可以在代碼本身中更改它。

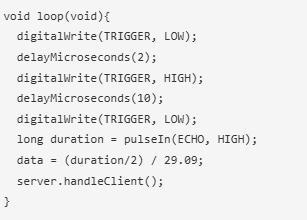

大部分工作已經完成，現在在回路部分，我們只是計算與超聲波傳感器的距離，存儲后，我們將數據發布在我們的網頁上。我們的網頁以這種方式制作，它每3秒刷新一次。這是關于代碼的大部分內容，現在只需上傳代碼，讓我們看看實際的項目。

基于物聯網的水位指示器測試與工作

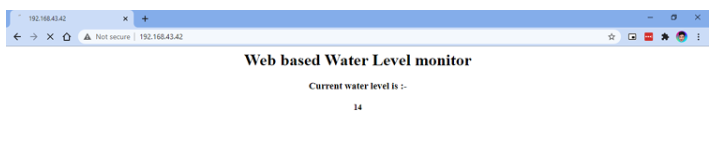

這是我們使用NodeMCU板創建的網頁。它包含一個標題，即基于web的水位指示器，下面是打印通過HCSR04超聲波傳感器的實時數據。水位數值以cm為單位打印，數值越小，容器越空，反之亦然。

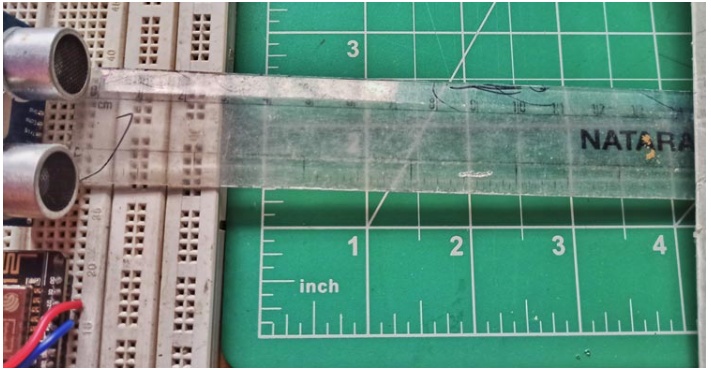

在直接測試水位之前，我們先測試了距離測量。你可以從上面和下面的圖片中看到，它很有魅力。

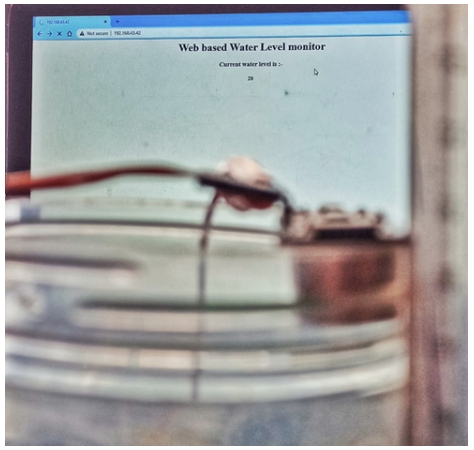

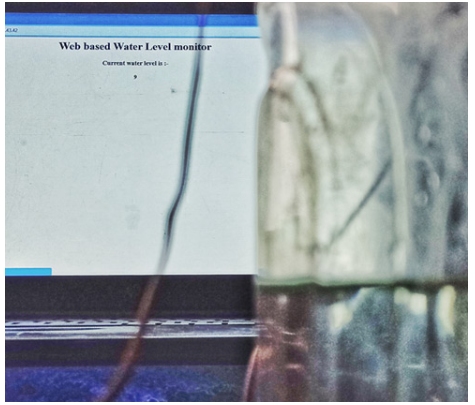

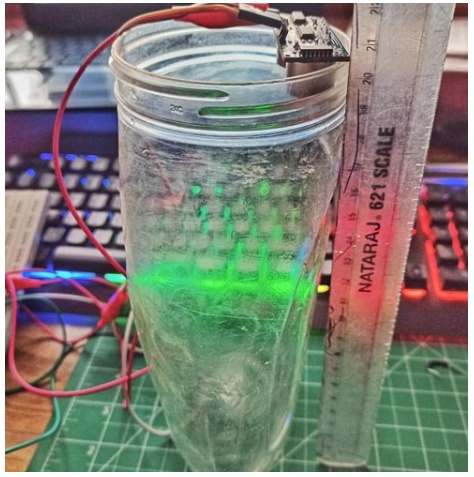

經過測試，我們?cè)O(shè)置了一個水位儀來演示工作。我們把超聲波傳感器貼在罐子的頂部，還放了一個尺子進行測量。這樣，監視器將顯示以cm為單位的罐子的空度數據。下面是設置的樣子

現在工作是這樣的，首先，我們保持罐子是空的，所以服務器上應該顯示20，因?yàn)楣拮邮?0cm深，到目前為止是空的。

現在我們把罐子裝滿了一半，所以現在它應該顯示20的一半值。
