一個使用NodeMCU的明確和全面的車輛事故和魯莽駕駛識別和警報系統。與互聯網上的其他項目不同，它有一個功能齊全的獨立電路。它結合了Invensense的MPU6050， Ublox Neo-6M GPS模塊和NodeMCU的功能，達到了很好的效果。MPU6050是加速度計和陀螺儀的結合，兩個模塊在數據傳輸上互相幫助，克服了各自的缺點。加速度計記錄跨3個軸的加速度，而陀螺儀記錄跨軸的轉速。GPS模塊以NMEA格式對數據進行編碼，可用于確定事故發生的確切位置。除此之外，郵件還通過嵌入google鏈接的API調用發送到注冊郵件id。一項名為IFTTT的服務將不同的服務連接起來，幫助我們發送郵件。電子郵件傳遞信息，并將事故的位置發送給用戶。如果您想實時跟蹤車輛的位置，還可以查看基于物聯網的車輛跟蹤項目。

所需的材料

?NodeMCU

?MPU6050

?Ublox-Neo 6M GPS模塊

?16*2液晶顯示

?面包板

?跳線

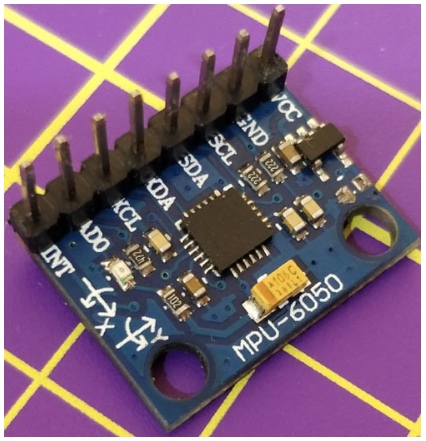

MPU6050

MPU-6050設備同時使用加速度計和陀螺儀值跨3軸使用它的數字運動處理器電路。它具有寄存器，可以配置±250，±500，±1000和±2000°/秒的陀螺儀刻度，并且還提供了±2g，±4g，±8g和±16g的加速度計刻度。選擇組件的范圍選擇它的精度。它還包括一個內置的溫度傳感器。

當檢測到傳感器位置的變化時，傳感器內部的機械系統產生電壓，隨后連接到16位ADC并傳輸?shù)紽IFO緩沖區。數據是緩沖器通過I2C通信協議傳送給單片機的。

Neo 6M GPS模塊

NEO-6M模塊的封裝尺寸為16 x 12.2 x 2.4 mm。它有6個Ublox定位引擎，提供無與倫比的性能。它是一款性能良好的GPS接收機，結構緊湊，功耗低，內存選項可靠。考慮到它的結構和電力需求，它是電池供電的移動設備的理想選擇。首次定位的時間不到1秒，這使得它幾乎可以立即找到衛星。輸出是NMEA標準的格式，可以解碼以找到位置的坐標和時間。

?電源：2.8V ~ 5V

?接口：RS232 TTL

?內置EEPROM和外部天線

?默認波特率為9600bps

NodeMCU

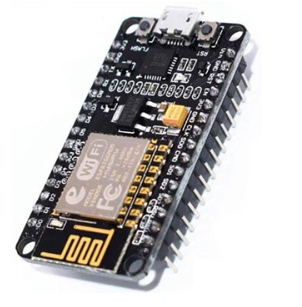

NodeMCU被配置為在Arduino IDE上作為開源固件平臺工作。也有開源的原型板設計可用。固件使用Lua編寫腳本。它既可以作為獨立的微控制器，也可以作為物聯網生態系統中的節點。這里使用的模塊是一個基于ESP-12的NodeMCU模塊。

電子郵件警報和IFTTT

IFTTT是一個免費的基于web的服務，允許用戶用簡單的條件語句創建小程序。它通常允許用戶使用if語句創建applet(如果發生這種情況，則執行操作)。該事件通常由API調用觸發。API調用包含API密鑰、主機名、端口、事件名稱和要傳遞的值。對于這個項目，用戶需要?jiǎng)?chuàng)建一個applet，該applet可以向車輛的所有者發送帶有其GPS位置的郵件。我們以前在樹莓派以及許多其他家庭自動化和物聯網監控項目中使用過IFTTT。

要?jiǎng)?chuàng)建applet，請遵循以下步驟：

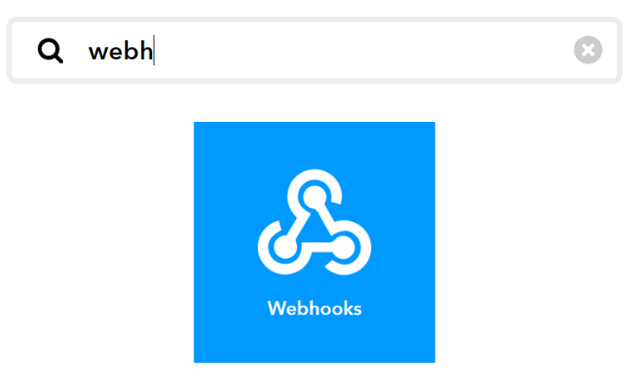

步驟1：通過啟動webhook創建applet。

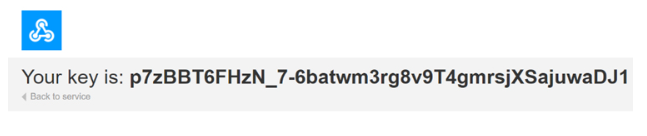

轉到右上角的文檔，復制頂部的密鑰。

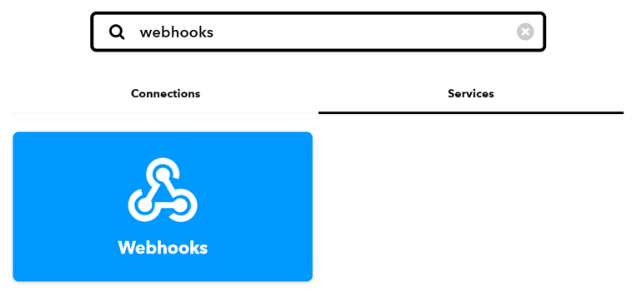

步驟2：通過點擊“+”圖標并選擇webhooks創建一個applet，然后選擇“receive a web request”并給出事件名稱。

然后點擊“+”符號并選擇郵件，點擊接收webmail。

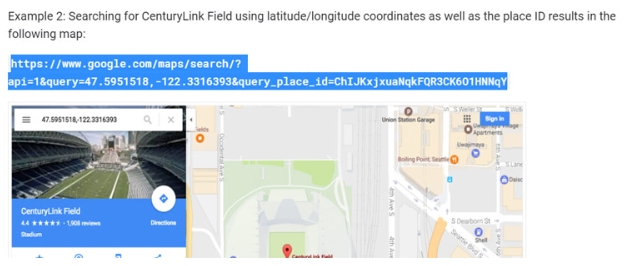

步驟3：要在URL中包含谷歌map鏈接，請轉到這里附帶的鏈接，并復制下面附圖中突出顯示的鏈接。

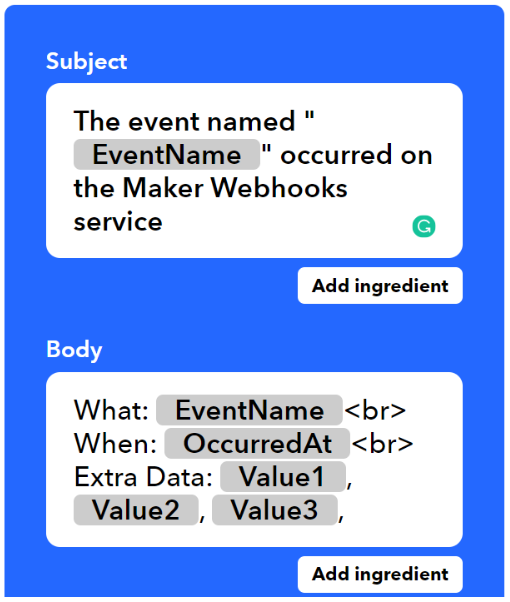

然后將鏈接粘貼到消息正文中，并將兩個浮點數替換為‘ value1 ’和‘ value2 ’。然后創建applet。

電路圖及連接

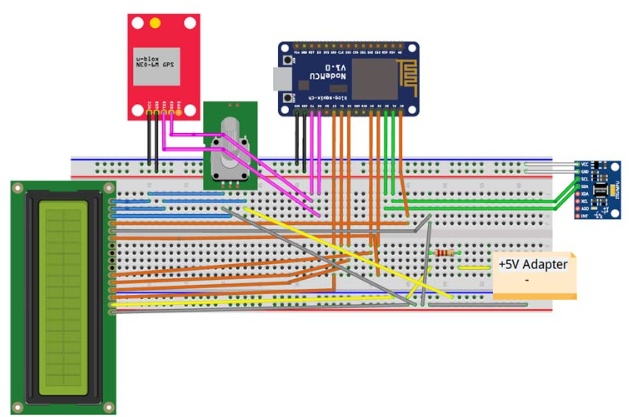

車輛事故監測系統的完整電路圖如下：

按照上面的電路連接每個模塊。

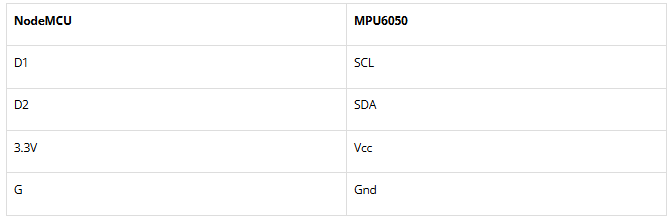

MPU6050和NodeMCU：主控板與MPU6050通過I2C通信。D1和D2引腳分別與SCL和SDA多路復用。MPU6050使用3.3V和來自NodeMCU的接地引腳供電。

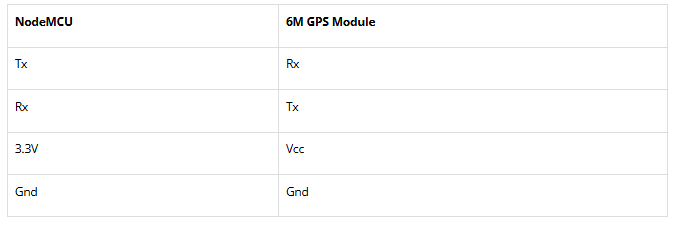

Neo-6M GPS模塊和NodeMCU: GPS模塊采用異步串行通信。NodeMCU的Tx連接到模塊的Rx引腳，Rx引腳連接到模塊的Tx引腳。GPS模塊使用3.3V和NodeMCU的接地引腳供電。

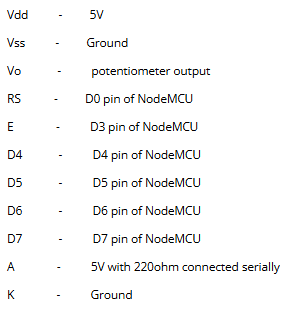

16x2 LCD連接：Vdd和Vss連接到5V DC適配器。Vo從電位器(10Kohm)輸出(中心引腳)連接。鍋的另外兩個端子分別接5V和接地。其余引腳的連接方法如下表所示。在連接到陽極之前，連接一個220歐姆的電阻來限制電流消耗。

液晶針

物聯網車輛事故監測-代碼解釋

注意：在將代碼轉儲到nodeMCU之前，斷開SCL、SDA、TX和RX引腳。

由于I2C使用恒定的從屬地址，因此需要使用特定地址對從屬地址進行尋址。串行時鐘(SCL)和串行數據引腳也連接到NodeMCU的D1和D2引腳，應該明確提到。將變量AccelScaleFactor的值設置為16384，以便將值縮放為+-2g加速度。這些值經過校準以達到三個軸上的零值。

得到的值除以比例因子得到+-1以?xún)?nèi)的值。三個軸的前一個值和當前值的差值在變量dx， dy和dz中得到。當這些值超過閾值時，將調用location和mail函數。

一旦該值在初始規定的時間內超過閾值，設備就會使用SSID和密碼連接到可用的WiFi網絡。

GPS模塊通過包含TinyGPS++庫進行接口。函數GPS .location.lat()和GPS .location.lng()包含在庫中，并被調用以獲取浮點數形式的GPS坐標值。

要使用IFTTT發送電子郵件，在開始時定義主機、事件名稱和API密鑰等參數。

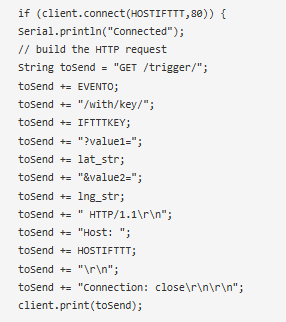

板通過HTTP連接到主機，然后生成API調用的URL，包含API調用的類型、事件名稱、API密鑰和要發送的坐標等參數。

車輛意外警報系統的運作

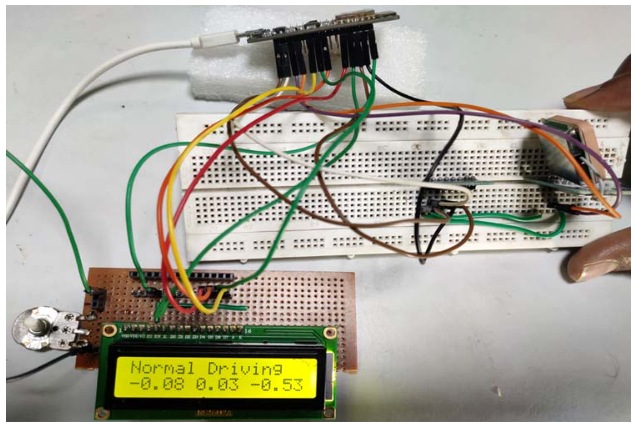

當有一個低干擾(正常駕駛條件)，有一個指示在液晶顯示“正常駕駛”，也值跨越三個階段。

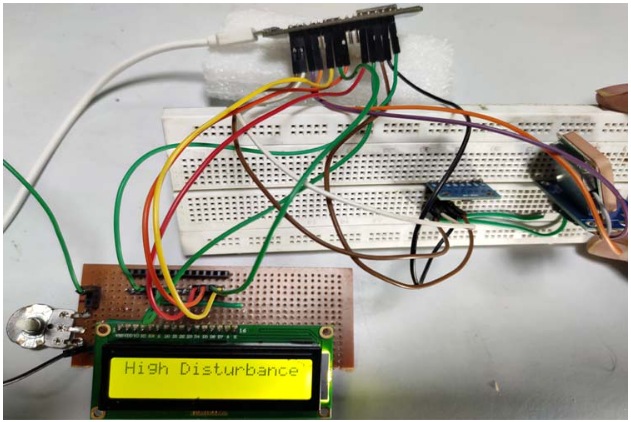

低值顯示意味著最佳的駕駛條件和駕駛員是安全的。當人工模擬干擾持續15-20秒時，會有一個顯示顯示“高干擾”和發送郵件的指示。
