校準至關重要，我們必須定期校準儀器，以確保它們在規格范圍內運行。校準將儀器的測量值與參考信號進行比較。如果儀器的讀數超出可容忍的限度，則儀器將需要調整。在典型的校準中，將為每個范圍校準幾個(通常是 11 個)等間隔的值。圖 3中的圖表 顯示了理想的性能和五種可能的錯誤原因。

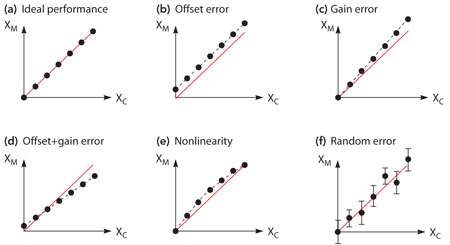

圖 3. 儀器的增益、偏移和線性度以及隨機誤差都會影響其測量。

圖 3a 顯示了理想的響應：一條穿過原點、斜率為 45° 的直線。圖 3b 是偏移誤差的示例。校準線相對于理想線向上或向下移動。在增益誤差中(圖 3c)，校準線旋轉至原點。

圖 3d 顯示了增益和失調誤差。增益和偏移 (mX + b) 的調整可以補償這些誤差。調整通常通過儀器的固件完成，它將 mX + b 校準常數應用于激勵信號。這種調整稱為兩點調整。

但有時，儀器的響應不是線性的。在這種情況下，簡單的 mX + b 調整不會補償誤差。圖 3e 顯示了在范圍極值處沒有錯誤，但在范圍極值之間有錯誤的情況。在這種情況下，儀器必須應用非線性曲線擬合(三個或更多點)以將其測量值保持在可接受的限度內。

如果每次校準設備時始終出現誤差，則表明測量儀器存在系統誤差。如果校準之間的誤差發生不可預測的變化，則儀器存在隨機誤差。隨機誤差由每個校準點獲得的整套校準數據的最小值、最大值和平均值表示(圖 3f)。

圖 3b、3c 和 3d 中表示的誤差是系統誤差的示例，因為它們是預期的且可預測的。儀器制造商正確的設計和電路調整可以最大限度地減少這些錯誤的影響。然而，隨機誤差是不可預測的。它總是出現在測量結果中。您無法消除隨機誤差，但可以通過對同一輸入信號的多個讀數進行平均來減少其影響。

環境因素引起的誤差

測量誤差是由儀器設計以及許多環境因素引起的，例如溫度、時間、濕度、氣壓，以及交流信號的情況下，測量信號的形狀和頻率。在校準期間，這些環境條件必須保持在規定的限度內。例如，溫度通常必須為23°C ±5°C。有些儀器需要更嚴格的溫度限制。當所有因素都在其限度內時，儀器就可以在正常條件下進行校準。

在正常條件下校準所確定的誤差稱為基本誤差。它是描述測量范圍內誤差行為的單個值或表達式?；鞠鄬?百分比)誤差是每種儀器的通用精度規格。

當環境因素超過規定限度時，測量誤差就會增大。附加溫度誤差以 %/°C 為單位指定。儀器規格提供校準后三個時間間隔的時間 或老化誤差 ：24 小時、90 天和 1 年。

例如，在 20°C 下校準的數字萬用表的基本精度為 0.05%，附加溫度誤差為 0.005 %/°C。如果在 50°C 下操作儀器，附加溫度誤差將為 30°C x 0.005%/°C = 0.15%?？傉`差是基本誤差和附加誤差之和。在這種情況下，誤差為 0.05% + 0.15% = 0.20%。請注意，相對誤差現在高出四倍。

了解規格

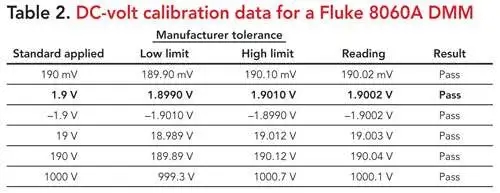

校準實驗室將生成儀器性能報告。校準報告顯示應用信號的值、測量下限和上限、儀器讀數以及每個校準點的測試結果。 表 2 顯示了該校準的直流電壓結果。

要理解校準報告，您需要知道如何計算限值和誤差。查看表 2 中 2-VDC 范圍內的校準結果。制造商的規格將誤差定義為“讀數的 0.04% + 2 位數字”。 “讀數”是輸入值(1.9 V)，“2 位”表示最低有效位的兩個單位。對于此范圍，最低有效數字(分辨率)的值為 0.0001 V。該誤差有一個單位，使其成為絕對誤差。回想一下，絕對誤差可以是正值，也可以是負值。您可以計算絕對誤差以及測量范圍的下限和上限：

絕對誤差：

0.04×0.01×1.9V+2×0.0001V=0.00096V

下限：

1.9V – 0.00096V = 1.89904V ≈ 1.8990V

上限：

1.9V + 0.00096V = 1.90096V ≈ 1.9010V

相對誤差：

0.00096V ÷ 1.9V = 5.05 × 10 –4 = 0.05%

1.8990 和 1.9010 V 這兩個限值定義了可接受的讀數范圍。如果在校準過程中，所有儀器的讀數都在該范圍內，則通過。如果只有一個校準點超出限制，則整個校準失敗?？赡軙霈F(xiàn)異常情況。例如，如果在生產中使用數字萬用表并且僅進行電壓測量，您可能不關心電流測量是否超出容差。

交流測量

測量交流電壓和電流存在一些直流測量中不存在的陷阱。數字萬用表報告交流信號的 RMS(均方根)值，但您應該注意，儀器在計算交流電壓或電流的方式上有所不同。

許多數字萬用表使用真有效值測量方法，因為它可以為任何形狀的信號提供正確的結果：正弦波、三角波或方波。其他方法(例如平均)只能為正弦波信號提供正確的結果。對交流模式下 20 伏特表的研究表明，不使用真有效值的儀器可能會導致嚴重誤差，讀數可能低至真值的 52%(參考文獻 1)。

RMS 值取決于信號的形狀。如果信號的峰值為V P ，則正弦波的RMS值為V P /√2，三角波的RMS值為V P /√3， 方波的RMS值為V P 。

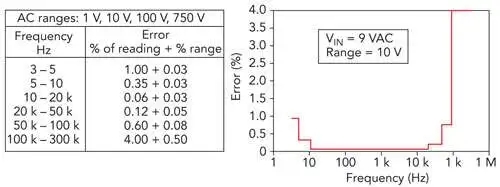

圖 4.交流信號的頻率影響其測量的精度。

精度還取決于信號的頻率。圖 4 顯示了 Agilent Technologies 34401A DMM 的示例。左表來自制造商的規格。右圖顯示了使用 10V 量程測量可變頻率的 9V 正弦波時誤差的變化情況。盡管該儀表是真有效值單位，但它不提供平坦的精度與頻率響應。

再次強調，在顯示屏上看到的數字并不意味著它就是真實值。錯誤的測量數據會導致錯誤的結論和錯誤的決策。儀器設計人員還可以通過仔細選擇數據轉換器來限制儀器的誤差。
