每年，汽車制造商都會為汽車配備越來越多的傳感器和功能，從而增加汽車中的電子內容并增加其電力需求。隨著功率水平的提高，曾經依賴低壓差線性穩壓器 (LDO) 的工程師現在可能需要使用降壓拓撲來滿足目標效率。

降壓轉換器可以以更高的效率提供比典型 LDO 更多的功率，但有一個缺點 - 其開關特性會產生電磁干擾 (EMI)，這對于汽車應用來說可能是一個嚴重問題。幸運的是，工程師可以使用許多技巧和工具來降低 EMI，包括優化電路板布局、利用 IC 功能以及添加電路。

DC/DC 轉換器會因輸入紋波、與附近電路的電和磁耦合以及電磁輻射而產生 EMI。 EMI 會干擾 AM/FM 無線電接收器和其他敏感設備，例如主機或高級駕駛員輔助系統 (ADAS) 傳感器。嚴重的 EMI 可能會在收音機和主機音頻中產生靜態噪聲或其他類型的噪聲，干擾 ADAS 傳感器，并降低其他系統的性能。

為了防止這種嚴重的性能下降，工程師需要設計符合官方標準的系統，例如國際無線電干擾專業委員會 (CISPR) 25 5 級。由于不良布局可能導致任何設備無法達到標準機構設定的 EMI 限制，因此重要的是在電路板布局期間遵循良好的布局優化實踐。降壓轉換器最重要的做法是：

· 減少電壓快速變化(高 dv/dt)的節點表面積，以及

· 減小快速變化電流(高 di/dt)的電流環路面積。

這兩條基本規則將決定工程師放置某些組件的位置，以最大限度地減少 EMI。

不幸的是，即使是最優化的 PCB 布局也無法避免所有與 EMI 相關的問題。此外，由于電路板尺寸和形狀或時間限制，通常無法像我們希望的那樣優化 EMI 布局。例如，非常緊湊的布局可能需要您將功率電感器放置在電路板的底部，或者將輸入電容器放置在距離 IC 稍遠的位置，以盡量減少 EMI。

這些和其他布局限制可能會導致 EMI，從而降低系統性能。即使有經驗和細心，董事會也可能需要進一步優化。這些額外的董事會修訂需要時間和金錢。那么，除了優化布局以最大限度地降低應用的 EMI 之外，您還可以做什么呢?

克服電路板布局限制

如果無法優化布局以獲得最佳 EMI，某些 DC/DC 轉換器會在器件級別提供許多封裝和功能改進，以幫助最大限度地降低 EMI 并更容易滿足 CISPR 25 5 類限制。這些功能使電路板設計與布局更加無關;換句話說，它們可以幫助彌補布局的缺陷。

例如，擴頻功能可擴展諧波能量以降低峰值和平均 EMI 測量的最大值。它通過抖動開關頻率(加減一定百分比)來擴展頻譜密度來實現這一點。例如，擴展 ±2% 會看到 25次及更高次諧波上的諧波能量完全混合或重疊，而不是固定頻率，這將保持在基頻上間隔的諧波尖峰。能量在較高頻率中均勻分布，從而產生較低的測量值包絡，需要較少的濾波和布局優化，從而節省時間和金錢。

轉換速率控制是另一個有助于提高 EMI 性能的功能。 EMI 的主要來源是開關環。開關振鈴是由高側 FET 快速導通引起的，它快速從輸入電容拉電流，導致輸入寄生環路電感和寄生電容諧振而產生數百兆赫的振鈴低側 FET 的。減慢上升時間可以減慢即時電流消耗，從而減少振鈴和 EMI?？梢酝ㄟ^添加與啟動電容器串聯的電阻器(大約幾歐姆)來減慢上升時間，并且某些器件具有專用的啟動電阻器引腳。這里需要權衡：減慢 FET 的轉換可以最大限度地降低 EMI，但也會增加開關損耗，從而降低效率。

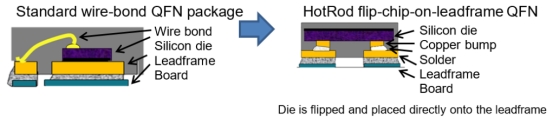

還有一些封裝級功能有助于抑制 EMI。 TI 的 HotRod 封裝就是一個例子，它消除了內部鍵合線，如圖1所示。不連續電流會導致開關節點產生數百兆赫茲的振鈴，從而產生耦合和輻射，從而產生 EMI。去除輸入電容器不連續電流的高 di/dt 環路路徑中的鍵合線可降低環路電感。這反過來又減少了振鈴中的能量，從而降低了 EMI。LM61460-Q1和LM53635-Q1等器件采用 HotRod 封裝。

圖 1通過該橫截面視圖，工程師可以比較標準引線鍵合四方扁平無引線 (QFN) 封裝和 TI 的 HotRod QFN。

其他封裝級功能包括優化的引腳排列。器件可以通過組織引腳布局來提高 EMI 性能，從而使輸入電容器等關鍵路徑保持盡可能小。設備通常將 VIN 和 GND(或 PGND)引腳彼此相鄰放置，以便為電容器的連接提供優化的位置。

更進一步的是對稱引腳排列。將 VIN/PGND 對稱地放置在封裝的兩側，可以使輸入環路磁場保持獨立，從而進一步降低 EMI。許多 DC/DC 降壓轉換器(例如LMR33630、LMR36015、LM61460和LMQ61460-Q1)都具有對稱的 VIN/PGND 引腳對(圖 2b)。

集成輸入電容器

下一代 EMI 優化封裝使用集成電容器來進一步降低輸入寄生電感。 LMQ61460-Q1 在兩側均包含兩個集成輸入旁路電容器，每個 VIN/PGND 對各一個。這些電容器是橫跨右上和右下引腳對(VIN 和 PGND)的黑色矩形，如圖 2a所示。圖 2b 顯示了器件引腳排列以供參考。

最大限度地減少高頻 EMI 尤為重要，因為汽車應用中常見的較高輸入電壓和較高輸出電流可能會加劇該領域的問題。

圖 2 X 射線圖像顯示了帶有集成電容器 (a) 的 LMQ61460-Q1 降壓靜音轉換器，您可以將其與引腳排列參考 (b) 進行比較。

雖然 EMI 確實給汽車應用帶來了挑戰，但如果設計工程師遇到電路板布局限制，他們也并非沒有選擇。有很多方法可以應對這一挑戰，從戰略器件引腳排列到低電感封裝、轉換速率控制、擴頻和集成電容器等集成功能。

這些功能使工程師能夠放松嚴格的 EMI 布局優化的要求，以換取全面的布局，從而為更好的熱性能和/或更小的解決方案尺寸提供更多的優化空間。這些功能可改進您的設計，以自信地滿足標準機構設定的 EMI 限制。
