在電源轉換器中，輸入電容器通過感應電纜饋送到電源。首次插入系統時，寄生電感會導致輸入電壓的振鈴幾乎達到其直流值的兩倍(也稱為熱插拔)。電源轉換器輸入阻尼不足和缺乏浪涌控制可能會損壞轉換器。

使用輸入大容量電解電容器來抑制非電池轉換器的輸入電壓，可以防止首次使用電池電源時出現過多的電壓振鈴，同時還可以防止可能導致轉換器不穩定的諧振。隨著傳統 12 V 汽車電池轉向 24 V IN和 48 V IN系統，適當抑制輸入的需求變得更加重要。 12V 電池系統通常使用額定電壓為 40V 或更高的組件，以承受負載突降條件下的短時電壓尖峰。這些 12 V 系統的最大直流電壓可達 18 V DC。熱插拔可能會導致輸入振鈴，電壓接近輸入的兩倍，例如 36 V。這遠低于 40 V 或更高額定值的組件。然而，在穩態輸入電壓可達 54 V 的 48 V 系統中，輸入振鈴可能超過 100 V，從而損壞額定電壓為 80 V 的組件。

對于傳統的 12 V 系統，人們通常假設阻尼電容器具有足夠的有效串聯電阻 (ESR) 來抑制諧振。但是，對于低成本鋁電解電容器，實際有效 ESR 通常遠低于公布的最大值，導致在使用電池供電時阻尼更小，振鈴更大。對于 12 V 系統，降低的阻尼可能仍足以防止下游 DC/DC 不穩定，并且振鈴不會造成損壞。然而，在更容易受到振鈴影響的 48 V 系統中，您可以添加與輸入阻尼電容器串聯的分立電阻。根據穩態紋波電流，尺寸 0603(1608 公制)應該足夠。在圖 1中，現有 DC/DC 轉換器輸入濾波器的 L1 和 C1 值產生由公式 1 表示的諧振：

我們根據需求，選擇目標阻尼電容器 (C d ) 和阻尼電阻 (R d )。理想情況下， C d應該至少是C 1 的三倍。我們?yōu)?C d選擇 150 μF 標準值。

公式 2 表示目標阻尼電阻：

對于阻尼電阻 (R d )，添加兩個并聯的 1 Ω 電阻與 C d串聯。

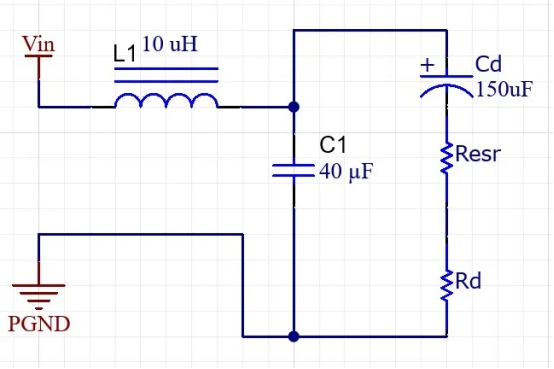

圖 1帶有阻尼功能的簡化輸入濾波器，可防止首次使用電池電源時出現過大的電壓振鈴，同時還可防止可能導致轉換器不穩定的諧振。

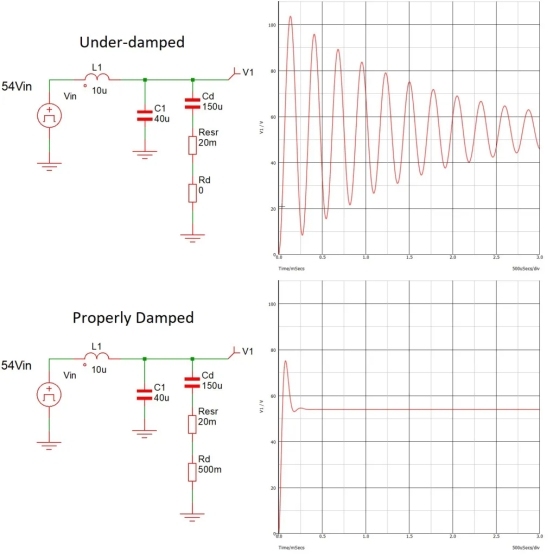

圖 2顯示了在不添加和添加與 C d串聯的 0.5Ω 阻尼電阻的情況下的模擬熱插拔響應。

圖 2不帶和帶阻尼 0.5Ω 阻尼電阻串聯 C d的熱插拔仿真。

我們通過使用正確的阻尼電阻器和電容器組合實現了輸入濾波器的阻尼。然而，有一個方面很容易被忽視。在實驗室中，我們經歷了熱插拔電源時阻尼電阻 (R d ) 的損壞。我們意識到阻尼電阻器的峰值功率由公式 3 表示：

對于 54 V 電壓下的 1 Ω 電阻器，每個電阻器的峰值約為 2,900 W。此外，電阻器在很短的時間內消耗的能量幾乎與阻尼電容器(C d )中存儲的能量相同。阻尼電容器中存儲的能量由公式 4 表示：

在我們的例子中，該能量在兩個 1 Ω 電阻之間平均分配。 54 V IN時 150 μF 的電容總計約為 220 mJ，或每個 1 Ω 電阻器中的電容為 110 mJ。這是一個稍微嚴格的假設，因?yàn)?C d的內部 ESR將這些電阻器上的實際峰值電壓降低了約 4%。

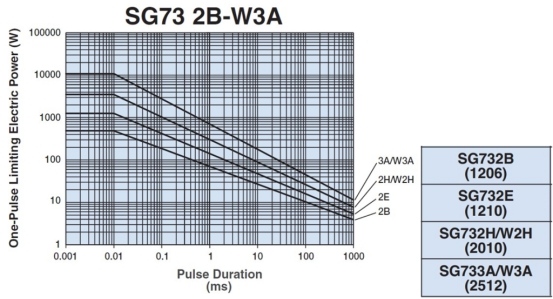

將實際浪涌映射到浪涌額定值圖中的曲線并不簡單。實際浪涌曲線大致呈衰減指數波形，而電阻器額定值假定固定持續時間的恒定功率，如圖3所示。

圖 3浪涌額定電阻器額定值示例顯示了大致衰減的指數波形。

保守的方法是將電阻器中消耗的總能量除以峰值功率。然后，您可以根據電阻器的浪涌額定值圖檢查產生的脈沖持續時間。計算出的脈沖將比實際脈沖更劇烈，實際脈沖是相同的加熱能量分布在更長的時間范圍內。對于我們的例子，在每個電阻器中，110 mJ 除以 2,900 W 等于 38 μs。尺寸為 2512 SG733A/W3A 的額定浪涌電阻器可以在大約 40 μs 內處理 4.5 kW 的功率，這意味著該封裝電阻器適合此應用。采用相同 2512 封裝的通用電阻器的額定功率比浪涌額定電阻器低一個數量級以上。

該計算確實忽略了串聯電感效應。電感器會減緩流入電阻器的電流上升速度并降低最大功率，但也會增加過沖造成的總損耗，如圖 2 所示。包括 10 μH 電感器在內的仿真結果顯示，電阻器中的峰值功率從計算功率為 2.9 kW，但電阻器中的總能量比之前計算的 110 mJ 高 17%。額定值曲線顯示，允許的能量遵循峰值功率比的負三分之二次方。因此，峰值功率降低 30% 會使損耗增加 27%，并且我們的計算對于沒有串聯輸入電感和有串聯輸入電感都保持保守。

避免熱插拔故障

雖然最好的汽車安裝和維護實踐將避免熱插拔，但人們認識到這會發生錯誤。遵循本文中所述的步驟將避免對系統造成代價高昂的損壞。
